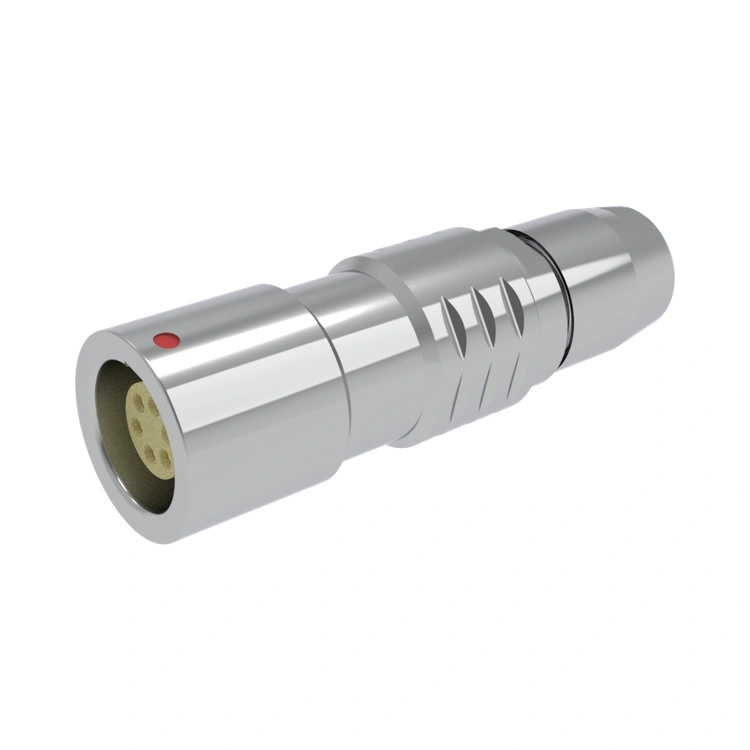

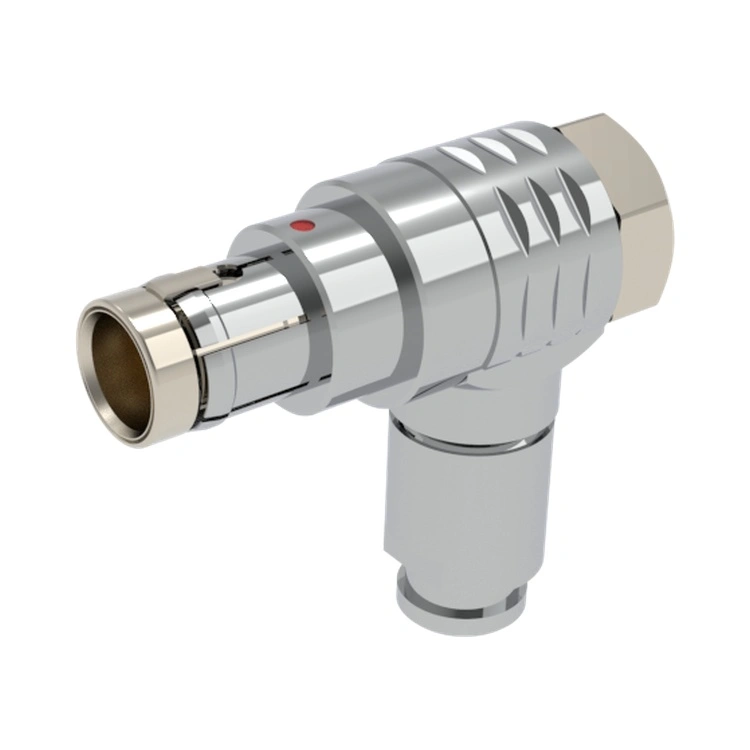

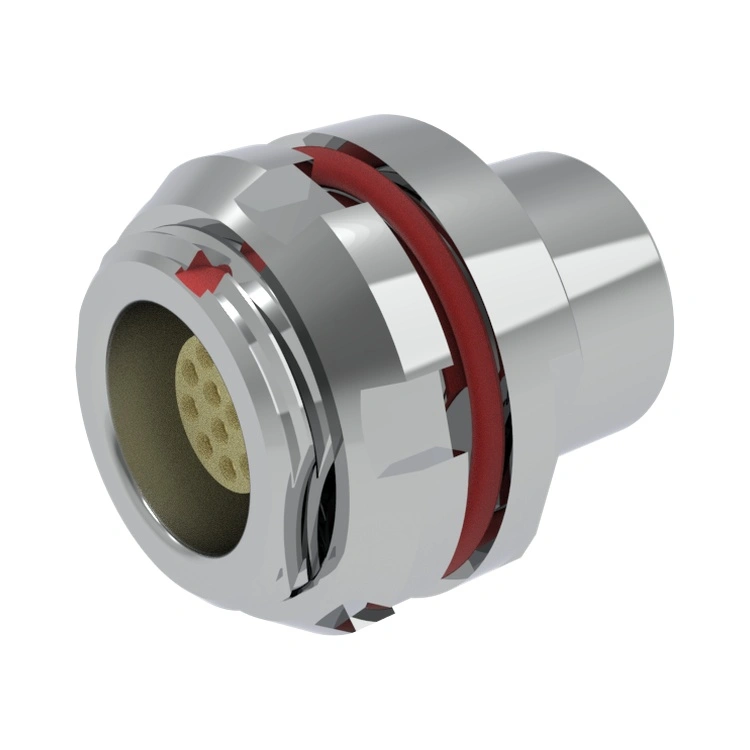

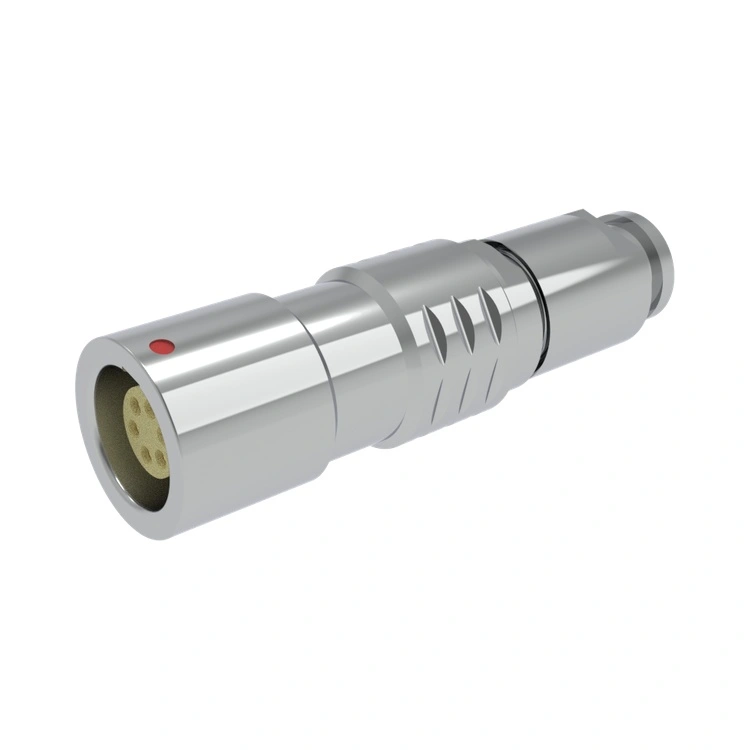

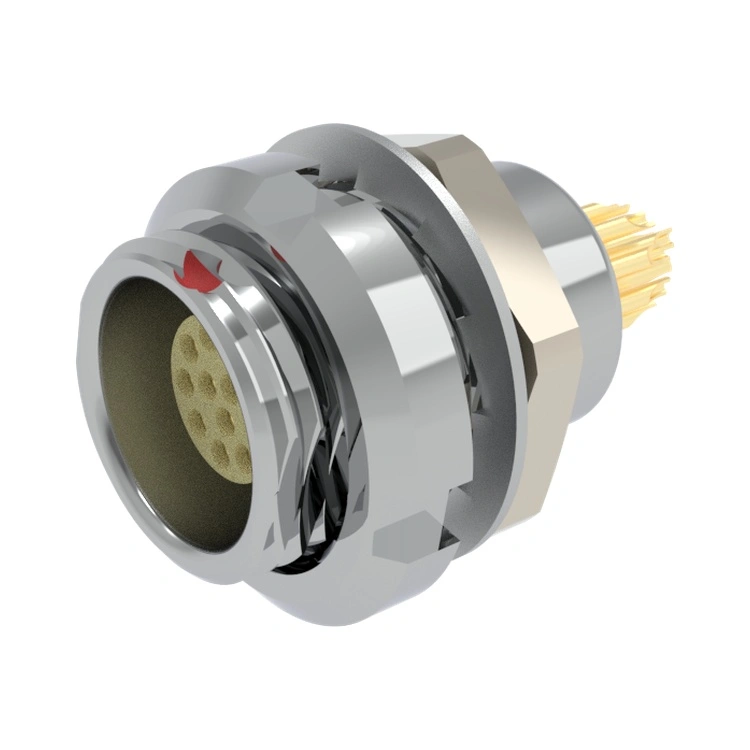

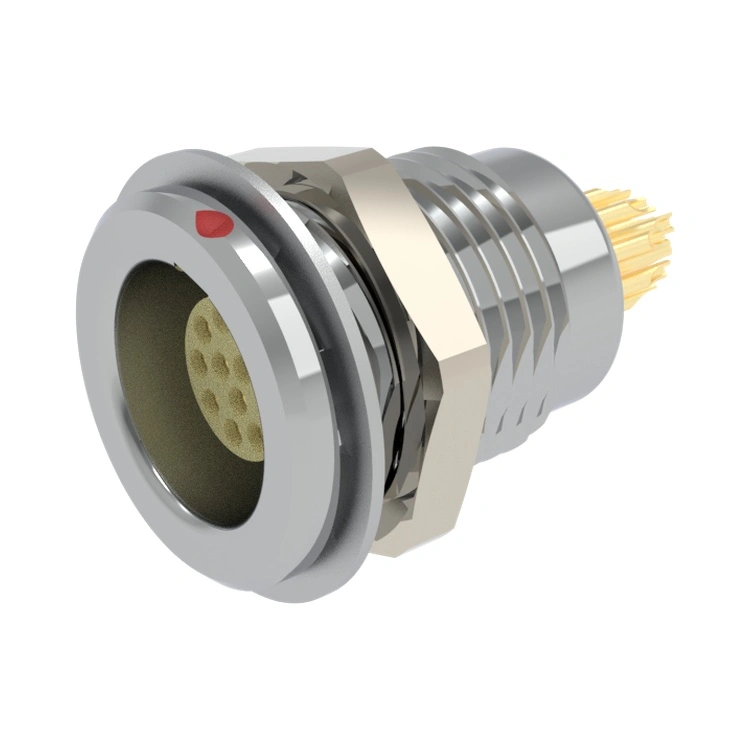

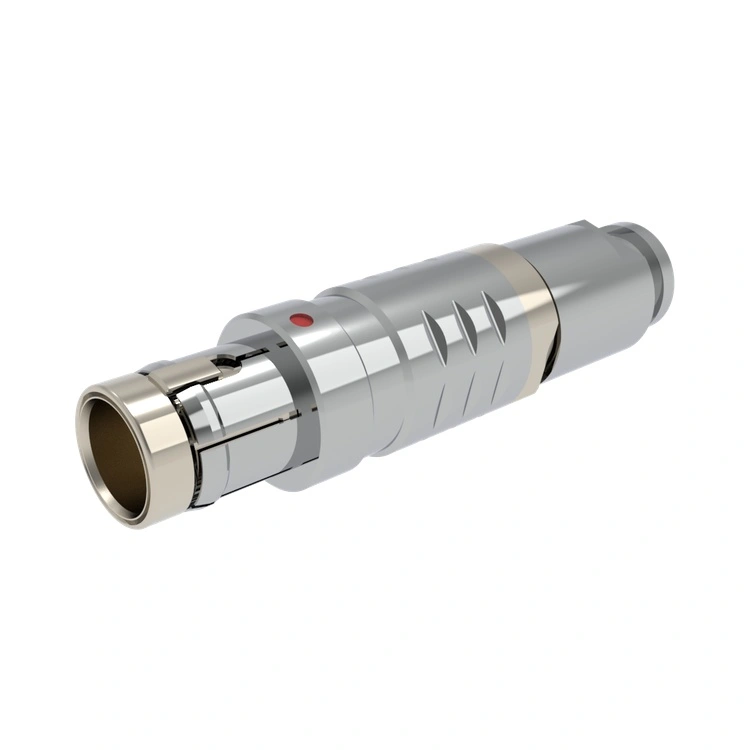

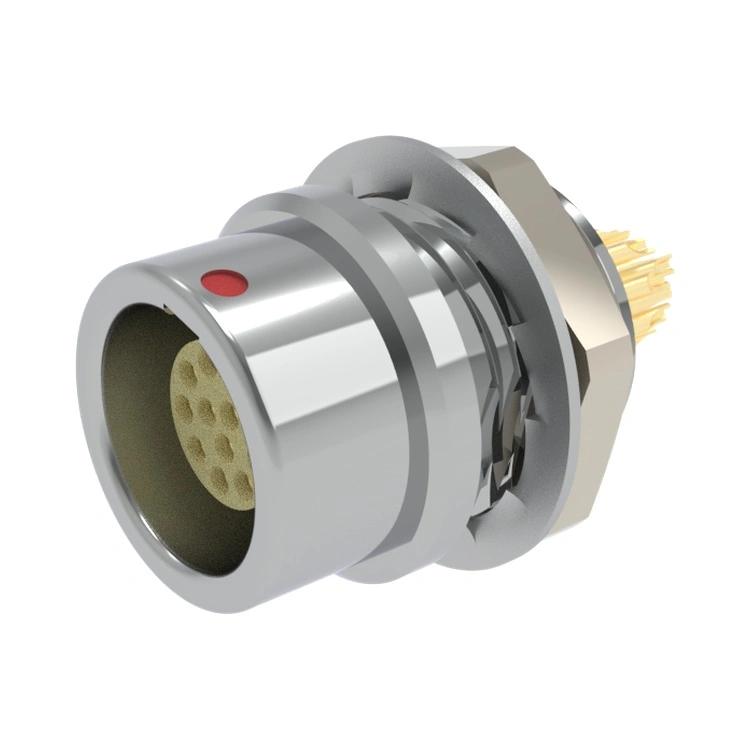

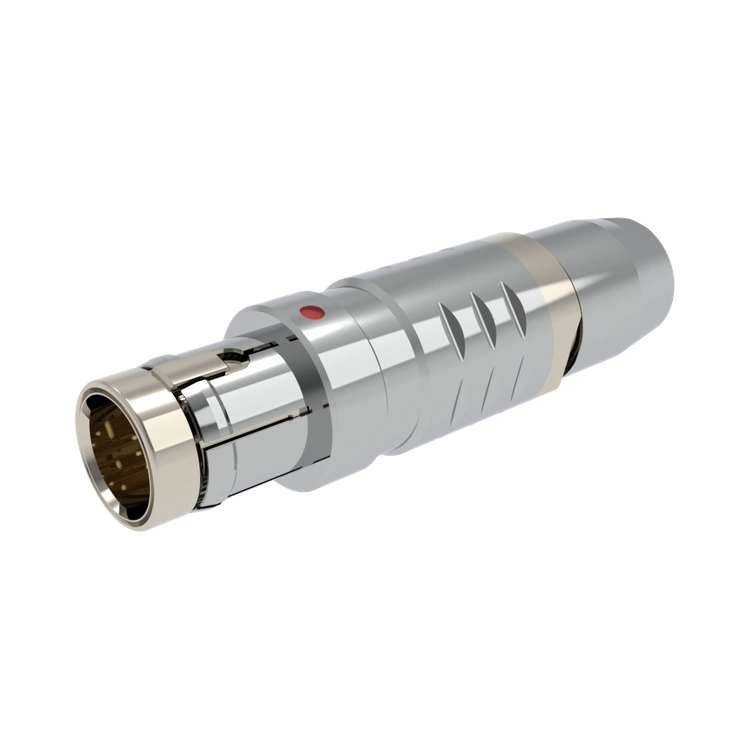

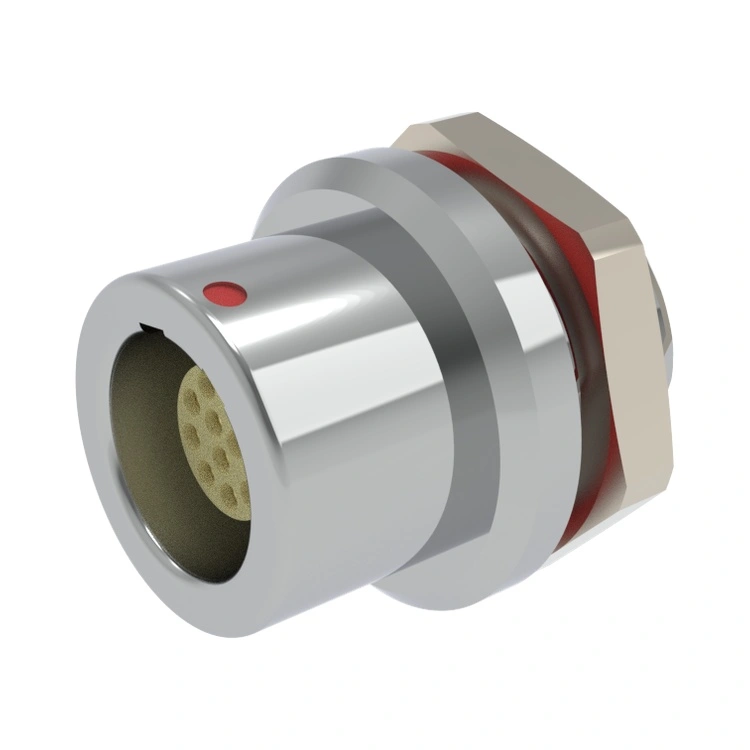

سری C از یک سیستم فشاری ثابت شده استفاده می کند که در یک پوسته تمام فلزی بادوام قرار گرفته است که محافظ EMI و حفاظت مکانیکی ضروری را فراهم می کند. سری C که در اندازه‌های پوسته 0 تا 2 با تعداد تماس‌های بین 2 تا 26 پین موجود است، از لحیم کاری و سبک‌های خاتمه PCB پشتیبانی می‌کند و اولویت‌های مونتاژ متنوعی را در محیط‌های مختلف تولیدی در نظر می‌گیرد. این کانکتور در محدوده دمای استاندارد -45 درجه سانتیگراد تا +125 درجه سانتیگراد کار می کند و حفاظت IP50/IP68 را ارائه می دهد که آن را برای کاربردهای داخلی و خارجی مناسب می کند. Reunion سری C را با استفاده از فرآیندهای تولید ثابت - ماشینکاری دقیق، قالب‌گیری تزریقی، و مونتاژ خودکار - تولید می‌کند که کیفیت ثابت و زمان کوتاه را حتی در حجم‌های بالا تضمین می‌کند. برای یکپارچه‌سازهای سیستم و OEMهایی که به سادگی، قابلیت اطمینان و مقرون به صرفه بودن بیش از همه اهمیت می‌دهند، سری C دقیقاً آنچه را که لازم است، بدون ویژگی‌های اضافی که هزینه‌های غیرضروری اضافه می‌کنند، ارائه می‌کند.
سری C بر ارائه قابلیت اطمینان اثبات شده و عملکرد ساده با در دسترس ترین قیمت تمرکز دارد.
| ویژگی | بهره مند شوند |
| فشاری-کششی خود قفل | عملکرد یک دست با تأیید قفل لمسی - ساده و شهودی برای کاربران نهایی. |
| ساخت پوسته تمام فلزی | دوام مکانیکی اساسی و محافظ اولیه EMI را در یک بسته سبک وزن ارائه می دهد. |
| سیستم تماس اثبات شده | کنتاکت‌های برنجی با روکش طلا با ویژگی‌های جفت‌گیری قابل اعتماد - در میلیون‌ها واحد آزمایش شده است. |
| محدوده پیکربندی | 2 تا 26 پین اختیاری و پوسته سری 0~2 |
| گزینه های خاتمه چندگانه | اتصالات لحیم کاری و PCB - قابل انعطاف برای مونتاژ دستی یا خطوط تولید خودکار. |
| رتبه بندی زیست محیطی عملی | محدوده عملیاتی -45 تا +125 درجه سانتیگراد |
تست و اندازه گیری– دستگاه دید در شب مادون قرمز، تحلیلگر داده، تستر دما
نظامی- کامپیوتر، GPS، سیستم های ناوبری و غیره
کنترل های صنعتی- پانل های HMI، سنسورهای سیستم نقاله و رابط های اپراتور ماشین ابزار.
تجهیزات ارتباطی- سوئیچ‌های شبکه، روترهای صوتی و تقویت‌کننده‌های پخش پخش‌شده روی رک.
| پارامتر | مشخصات |

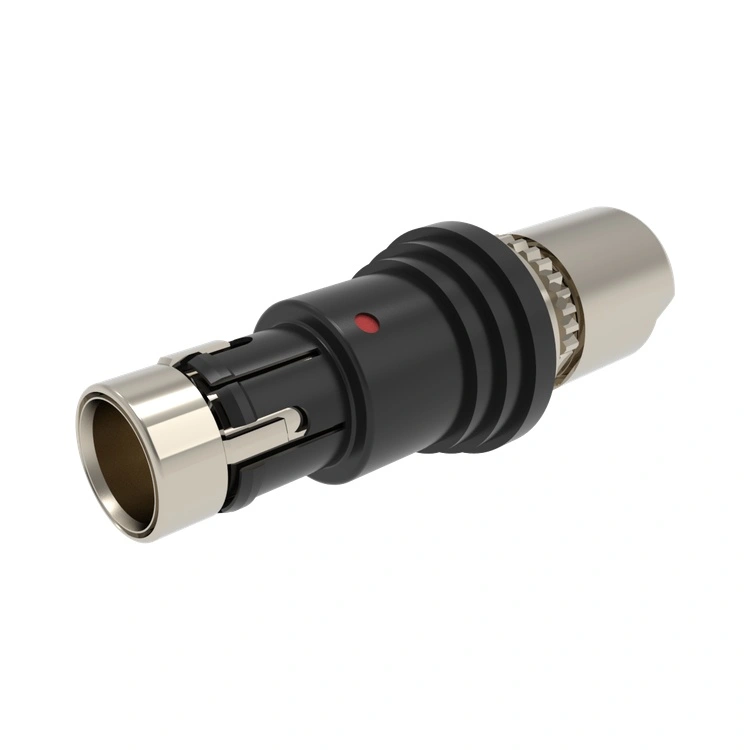

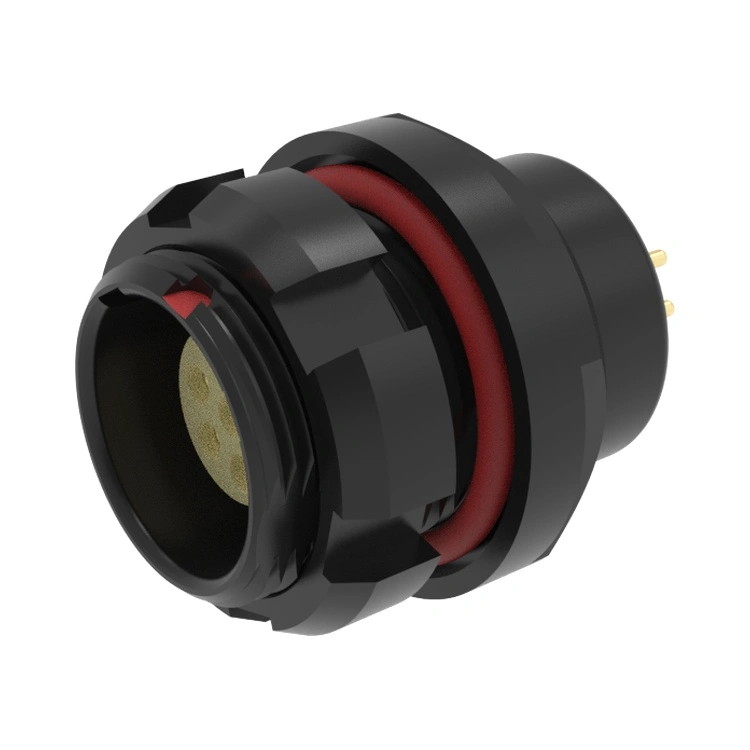

| مواد پوسته | برنج با روکش کرومل (استاندارد)؛ گزینه کروم مشکی |
| اندازه های پوسته | 0، 1، 2 |
| تعداد تماس | 2 تا 26 پین |
| مواد تماس | برنج با روکش طلا |
| تماس با مقاومت | ≤5mΩ |
| مقاومت عایق | ≥5000MΩ |
| چرخه های جفت گیری | بیش از 3000 عملیات |
| دمای عملیاتی | -45°C ~ +125°C |
| حفاظت | IP50/IP67 |
| مقاومت در برابر اسپری نمک | > 72 ساعت |
| لرزش | 10 تا 500 هرتز، 5 گرم |
| شوک مکانیکی | 50 گرم، 6 میلی‌ثانیه |
| محافظ EMI | محفظه تمام فلزی محافظت اولیه را فراهم می کند |
| سبک های خاتمه | لحیم کاری، PCB (مستقیم یا راست) |
همه کانکتورهای سری C مطابق با RoHS هستند و قبل از ارسال تحت آزمایش 100٪ الکتریکی - تداوم، مقاومت عایق و مقاومت دی الکتریک - قرار می گیرند.
| جنبه | Reunion C سری | معادل معمولی اروپایی/ایالات متحده | جایگزین های معمولی کم هزینه بدون مارک |
| قیمت | رقابتی ترین در ترکیب Reunion | 3-4× بالاتر | قابل مقایسه اما ناسازگار |
| ثبات کیفیت | تولید دارای گواهی ISO، 100٪ تست شده | بالا | تصادفی/بدون تست |
| سازگاری | قابل تعویض با برندهای بزرگ | اختصاصی | ابعاد غیر استاندارد |
| زمان سرب | 10-15 روز استاندارد | 4-8 هفته | متغیر، اغلب در دسترس نیست |
| MOQ | بدون MOQ برای موارد استاندارد | MOQ بالا (300–500) | MOQ کم اما بدون پشتیبانی |
| قابلیت ردیابی | قابلیت ردیابی کامل ERP | بله | هیچ کدام |
| پشتیبانی فنی | پاسخگویی 24 ساعته مهندسی | پاسخ آهسته تر | محدود یا هیچ |
| سفارشی سازی | MOQ کم، چرخش سریع | آهسته، گران | ارائه نشده است |
| تجربه کارخانه | 15 سال ساخت داخل | اغلب برون سپاری می شود | کارگاه های کوچک |
سری C تعادل بهینه قیمت و تضمین کیفیت را ارائه می‌کند - شما برای ویژگی‌های غیرضروری پولی پرداخت نمی‌کنید، اما همچنین محصول خود را در معرض عرضه‌کنندگان ناشناس قرار نمی‌دهید.
سیستم مدیریت کیفیت Reunion استانداردهای دقیق یکسانی را در تمام خطوط تولید از جمله سری C اعمال می کند.
| گواهینامه | دامنه |
| ISO 9001:2015 | سیستم مدیریت کیفیت – طراحی، تولید و خدمات پس از فروش. |
| ISO 14001:2015 | مدیریت زیست محیطی - کاهش زباله و استفاده پایدار از مواد |
| ISO 13485:2016 | مدیریت کیفیت برای دستگاه‌های پزشکی - قابل استفاده در سری C که در تجهیزات نظارت بخش عمومی استفاده می‌شوند. |
| UL به رسمیت شناخته شد | گواهی ایمنی در سطح اجزا برای بازارهای آمریکای شمالی. |
| RoHS | محدودیت مواد خطرناک - مطابقت با دستورالعمل اتحادیه اروپا. |
سیستم ردیابی مبتنی بر ERP Reunion اسناد کاملی را برای هر دسته سری C، از بازرسی مواد دریافتی تا آزمایش عملکرد نهایی، ارائه می‌کند.
| مورد | جزئیات |
| بسته بندی استاندارد | کیسه های ضد الکتریسیته ساکن، جعبه های کارتنی با بالشتک داخلی. |
| بسته بندی فله | بسته بندی سینی یا حلقه ای برای سفارشات با حجم بالا (پشتیبانی از انتخاب و جابجایی خودکار) در دسترس است. |
| زمان سرب | نمونه ها: 7-10 روز. Production orders: 15–20 days |
| روش های حمل و نقل | فله: حمل و نقل دریایی یا هوایی؛ نمونه: اکسپرس (DHL، FedEx، TNT، UPS، EMS). |
| شرایط تحویل | EXW، FCA، FOB، CIF، CPT. |
در اکثر پیکربندی‌های استاندارد، بله—سری C به گونه‌ای طراحی شده است که از نظر مکانیکی و الکتریکی با رایج‌ترین فرمت‌های اتصال فشار کش دایره‌ای، از جمله سری‌های کلیدی اروپایی، سازگار باشد. Reunion یک پایگاه داده با ارجاع متقابل را که فیشر، ODU و سایر برندهای اصلی را پوشش می دهد، نگهداری می کند. با این حال، از آنجایی که سازگاری بستگی به طرح‌بندی پین و تغییرات کلیدی خاص دارد، توصیه می‌کنیم نقشه رابط یا عکسی از بریدگی پانل را برای تأیید ارسال کنید. تیم مهندسی ما تناسب، شکل و عملکرد را قبل از اینکه متعهد به تولید شوید، تأیید می کند. ما با موفقیت راه‌حل‌های سازگار را برای بیش از 250 OEM ارائه کرده‌ایم که قبلاً از تأمین‌کنندگان اروپایی تهیه می‌کردند - اغلب بدون نیاز به تغییر در PCBها یا طرح‌های پانل موجود آنها.
نمونه ها معمولا 10 تا 12 روز است.
سفارش معمولا 15 تا 20 روز است.
سفارشی سازی مشخصات کابل ویژه: 20 ~ 30 روز
توصیه می‌کنیم نوع کابل، طول، پیکربندی کانکتور و هرگونه الزامات انقباض حرارتی خود را در مرحله نقل‌قول مشخص کنید—تیم مهندسی ما پس از آن یک تعهد تحویل قطعی در عرض 48 ساعت ارائه می‌کند. تنظیمات استاندارد سهام همیشه بدون MOQ در دسترس هستند.
