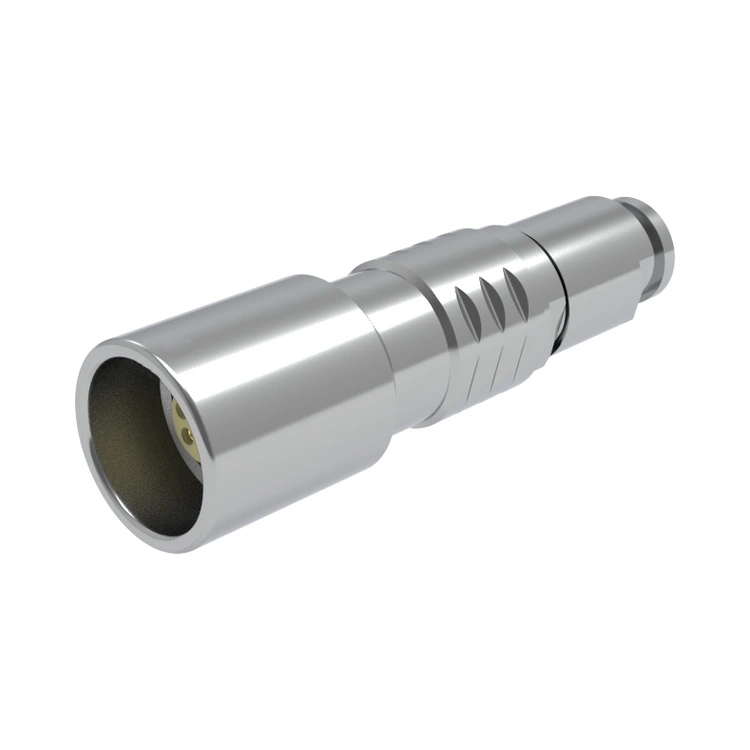

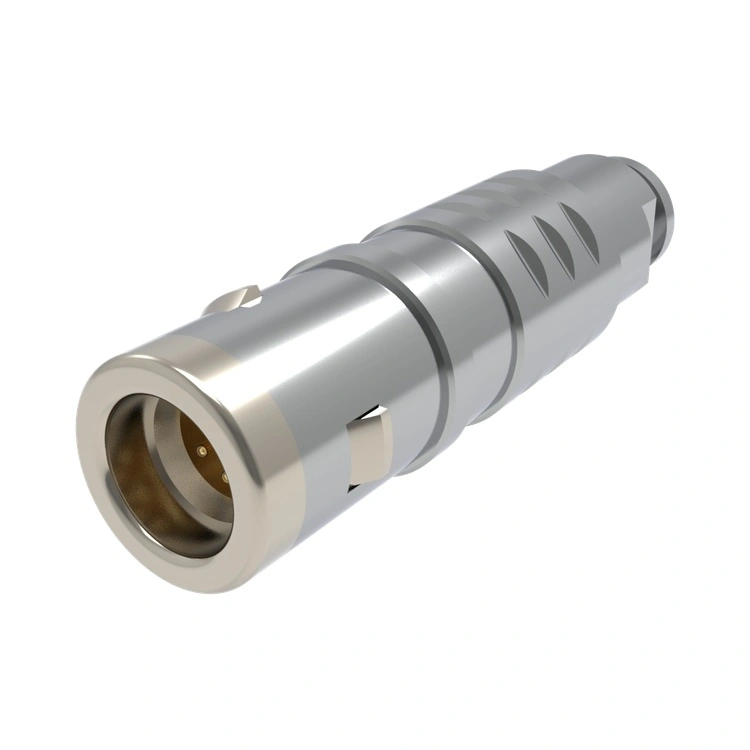

کانکتور فشار کش فلزی سری E نشان‌دهنده رویکرد استراتژیک Reunion برای اتصال حرفه‌ای برای تیم‌های مهندسی مقرون به صرفه است. از بین بردن زوایای غیر ضروری با حفظ ویژگی های اصلی کیفیت - خود قفل قابل اعتماد با بازخورد شنیداری، ساختار تمام فلزی برای محافظ EMI اساسی، و سیستم های تماس دارای رتبه بندی برای بیش از 5000 چرخه جفت گیری. محدوده دمای استاندارد آن از -45 درجه سانتیگراد تا +125 درجه سانتیگراد اکثر برنامه های کاربردی محیط کنترل شده را پوشش می دهد، عایق رطوبتی IP67 برای استفاده در فضای باز مناسب است. تولید یکپارچه عمودی Reunion - از ماشینکاری CNC دقیق داخلی گرفته تا تست الکتریکی خودکار - هزینه های تولید را بدون به خطر انداختن کیفیت کاهش می دهد. برای OEMهایی که مانیتورهای بیمار، ابزارآزمایشگاهی یا کنترل‌های صنعتی با حجم بالا تولید می‌کنند، کانکتور فشار کش فلزی سری E عملکرد ضروری مورد نیاز شما را با حفظ ساختار حاشیه ارائه می‌کند. هر واحد دارای ضمانت 12 ماهه و قابلیت ردیابی کامل ERP است که ادغام بدون ریسک در زنجیره تامین شما را تضمین می کند.
سری E بر ارائه حیاتی ترین عملکردهای اتصال دهنده با رقابتی ترین قیمت، با قابلیت اطمینان مستند و شفافیت زنجیره تامین تمرکز دارد.
| ویژگی | بهره مند شوند |
| طراحی مهندسی ارزش | تمام عملکردهای فشار کش ضروری را حفظ می کند و در عین حال مشخصات پرهزینه را حذف می کند - ایده آل برای تهیه OEM با حجم بالا. |
| قفل فشاری و کششی قابل اعتماد | جفت گیری سریع یک دست با تایید قفل لمسی و شنیداری، کاهش زمان نصب و خطاهای کاربر در خطوط مونتاژ. |
| ساخت و ساز تمام فلزی | محافظ EMI اساسی و دوام مکانیکی را با کسری از هزینه طراحی های تخصصی ارائه می دهد. |
| خاتمه انعطاف پذیر | تماس‌های لحیم کاری و PCB روش‌های مونتاژ و انواع کابل‌های مختلف را در خود جای می‌دهند - نمونه‌هایی با زمان تحویل 5 تا 7 روزه در دسترس هستند. |
| استاندارد تحمل محیطی | محدوده عملیاتی -45 تا +125 درجه سانتیگراد اکثر محیط های داخلی صنعتی، تجاری و پزشکی را پوشش می دهد. |
| دوام ثابت شده | بیش از 5000 چرخه جفت گیری با مقاومت تماس ثابت (≤5mΩ اولیه) - قابل اعتماد برای تجهیزات با عمر طولانی. |
| بدون گزینه های غیر ضروری | خط تولید ساده به معنای تحویل سریعتر (15 تا 20 روز برای سفارشات تولید) و هزینه های حمل موجودی کمتر است. |
کانکتور فشار کش فلزی سری E پاسخ قطعی Reunion به نیاز بازار به یک کانکتور دایره‌ای «بدون حاشیه و همه کارایی» است که اتصال با کیفیت را برای کاربردهای روزمره مقرون به صرفه می‌کند — اکنون با شرایط ضمانت شفاف و سیاست بازگشت بدون قید و شرط برای خریداران واجد شرایط OEM.
کانکتور فشار کش فلزی سری E برای برنامه‌هایی ساخته شده است که بهینه‌سازی هزینه یک هدف اصلی طراحی است، اما قابلیت اطمینان اتصال را نمی‌توان به خطر انداخت.
تجهیزات پزشکی - نظارت تشخیصی، سیستم جراحی
کنترل‌های صنعتی – ماژول‌های ورودی/خروجی PLC، پانل‌های اپراتور و سنسورهای سیستم نقاله.
ابزار آزمایشگاهی – طیف‌سنج‌ها، سانتریفیوژها، و اتاق‌های آزمایش دما.
تجهیزات ارتباطی – سوئیچ‌های شبکه، اتصالات رک ایستگاه پایه و روترهای صوتی پخش.
سیستم‌های امنیتی – اتصالات دوربین مدار بسته، پانل‌های کنترل دسترسی، و ماژول‌های سیستم هشدار.
| پارامتر | مشخصات |
| مواد پوسته | برنج با آبکاری نیکل (استاندارد)؛ |
| اندازه های پوسته | 0، 1 |
| مخاطبین | 2 تا 6 پین |
| چرخه های جفت گیری | بیش از 5000 عملیات |
| محدوده دما | -45°C ~ +125°C |
| محافظ EMI | محفظه تمام فلزی محافظ اولیه را فراهم می کند |
| حفاظت از ورود | IP67l |
| مقاومت در برابر اسپری نمک | > 48 ساعت |
| لرزش | 10-2000 هرتز، 10 گرم |
| شوک مکانیکی | 100 گرم، 6 میلی‌ثانیه |
| تماس با مقاومت | ≤5mΩ (اولیه) |
| مقاومت عایق | ≥5000MΩ (در 500VDC) |
| سبک های خاتمه | لحیم کاری و PCB (مستقیم یا راست) |
همه کانکتورهای سری E مطابق با RoHS هستند و قبل از ارسال تحت آزمایش 100٪ الکتریکی (تداوم، عایق، استحکام دی الکتریک) قرار می گیرند. کنترل فرآیند آماری Reunion (SPC) سازگاری ابعادی را در طول اجراهای با حجم بالا تضمین می کند. برگه‌های آزمایش کامل و مدل‌های 3 بعدی STEP در دسترس هستند - تیم مهندسی شما را قادر می‌سازد تا تناسب مکانیکی را بدون انتظار برای نمونه‌های فیزیکی تأیید کنند.
| مورد | جزئیات |
| بسته بندی استاندارد | کیسه های ضد الکتریسیته ساکن با محافظ حفره فردی؛ کارتن های راه راه تقویت شده |
| بسته بندی فله | برای سفارشات با حجم بالا (بیش از 500 قطعه) موجود است - بسته بندی سینی یا قرقره برای پشتیبانی از مونتاژ خودکار انتخاب و مکان. |
| برچسب زدن | شماره قطعه استاندارد و برچسب زدن کد دسته ای؛ برچسب گذاری سفارشی در صورت درخواست موجود است. |
| زمان سرب | نمونه ها: 7-107 روز. سفارشات تولید: 15 تا 20 روز (خط تولید ساده تر، چرخش سریع تری را امکان پذیر می کند). |
| روش های حمل و نقل | فله: حمل و نقل دریایی یا هوایی؛ نمونه: اکسپرس (DHL، FedEx، TNT، UPS، EMS). |
| شرایط تحویل | EXW، FCA، FOB، CIF، CPT - منعطف به ترجیحات تدارکات شما. |
| گارانتی | ضمانت استاندارد ۱۲ ماهه در برابر عیوب ساخت؛ پوشش تمدید شده اختیاری برای مشارکت های تولید قراردادی در دسترس است. |
| جنبه | Reunion F Series | سری های قابل مقایسه اروپایی/آمریکایی معمولی | جایگزین های معمولی کم هزینه |
| قیمت | ~ 1/3 از مارک های برتر | هزینه حق بیمه | متغیر، اغلب ناسازگار |
| کیفیت | سازگار، تولید گواهی ISO 13485:2016 | بالا | تایید نشده، تنوع دسته به دسته |
| سازگاری | قابل تعویض با سیستم های اصلی (جایگزین های LEMO/ODU) | اختصاصی | اغلب ابعاد غیر استاندارد |
| MOQ | بدون MOQ برای موارد استاندارد؛ MOQ کم برای سفارشی | MOQ بالا (500+) | MOQ کم اما پشتیبانی ضعیف |
| زمان سرب | 15-20 روز معمولی | 4-8 هفته | متغیر، غیر قابل اعتماد |
| قابلیت ردیابی | قابلیت ردیابی کامل ERP از شمش تا محصول نهایی | بله | هیچ یا محدود |
| تجربه کارخانه | 15 سال تولید داخلی در 3000㎡ تاسیسات Dongguan | اغلب برون سپاری می شود | کارگاه های کوچک |
| تضمین کیفیت | 100٪ تست شده، مستند، با گزارش های قابل دانلود | بله | آزمایش تصادفی یا بدون آزمایش |
| حفاظت از خریدار | 24 ماه گارانتی + سیاست مرجوعی | متفاوت است | بدون گارانتی یا شرایط نامشخص |
سری E موقعیت منحصر به فردی را اشغال می کند: ثبات تولید درجه یک و سازگاری مستند را با قیمتی نزدیک به گزینه های بودجه ارائه می دهد. شما کیفیت را فدای هزینه نمی‌کنید - به سادگی ویژگی‌هایی را که به آن‌ها نیاز ندارید حذف می‌کنید، با پشتوانه ضمانتی که از خط تولید شما محافظت می‌کند.
ماشینکاری CNC – ماشین‌های تراش اتوماتیک پرسرعت پوسته‌هایی با تحمل ±۰.۰۲ میلی‌متر تولید می‌کنند.
آبکاری – روکش پوسته و آبکاری طلای انتخابی در خطوط خودکار با نظارت بر غلظت حمام.
قالب‌گیری تزریقی – عایق‌های قالب‌گیری شده از پلاستیک‌های مهندسی.
مونتاژ – خطوط نیمه خودکار با بازرسی دید برای هم ترازی تماس و نیروی درج.
آزمایش - تأیید 100٪ الکتریکی (تداوم، عایق، استحکام دی الکتریک) با ثبت اطلاعات برای هر دسته.
بسته بندی – کیسه های خلاء ضد الکتریسیته ساکن با ماده خشک کن. بسته بندی فله برای خطوط مونتاژ خودکار با حجم بالا.
پاسخ: بله - در اکثر پیکربندی‌های استاندارد، کانکتور فشار کش فلزی سری E به صورت مکانیکی و الکتریکی با در نظر گرفتن قابلیت تعویض برای رایج‌ترین فاکتورهای شکل رابط دایره‌ای طراحی شده است. Reunion اسناد ارجاع متقابل را برای سری های کلیدی اروپایی و آمریکایی نگهداری می کند. با این حال، از آنجایی که برندهای ممتاز گاهی اوقات از فاصله تماس یا موقعیت‌های کلیدی اختصاصی استفاده می‌کنند، همیشه توصیه می‌کنیم نقشه رابط یا شماره قطعه موجود خود را برای تأیید ارسال کنید. تیم مهندسی ما سازگاری را تأیید می کند و در صورت نیاز، تنظیماتی را برای اطمینان از جایگزینی واقعی بدون تغییر PCB یا پانل انجام می دهد. ما با موفقیت جایگزین های سری F را برای بیش از 300 OEM با گزارش های اعتبارسنجی مستند در صورت درخواست ارائه کرده ایم.
ج: مطلقاً خیر. سری E از طریق ساده‌سازی طراحی و انتخاب مواد به کارایی هزینه می‌رسد، نه کاهش کیفیت. ما از سیستم مدیریت کیفیت ISO 13485:2016 در تمام خطوط تولید استفاده می کنیم. هر کانکتور سری E تحت آزمایش 100٪ الکتریکی (مقاومت در برابر تماس، عایق، مقاومت دی الکتریک) و آزمایش مکانیکی مبتنی بر نمونه (نیروی جفت گیری، حفظ) قرار می گیرد. صرفه جویی در مواد ناشی از استفاده از برنج به جای آلیاژهای گرانتر، انتخاب ضخامت های استاندارد آبکاری به جای موارد بیش از حد تعیین شده، و کاهش مراحل تکمیل آرایشی است - همه بدون تأثیر بر عملکرد عملکرد یا دوام. سیستم ERP ما قابلیت ردیابی کامل از مواد خام تا کالاهای نهایی را فراهم می کند، مانند سری های برتر ما. می‌توانید آخرین گزارش‌های آزمایش، گواهی‌های مواد و مدل‌های سه بعدی ما را مستقیماً از کتابخانه فنی ما دانلود کنید.
