اتحاد مجددراه حل های اتصال دهنده را برای برنامه هایی که به اتصالات الکتریکی قابل اعتماد، عملکرد راحت و یکپارچه سازی فشرده نیاز دارند، توسعه می دهد. اینکانکتور فشار کش فلزی سری Bیک کانکتور دایره‌ای است که حول یک مکانیزم قفل خودکار طراحی شده است و به سازندگان تجهیزات کمک می‌کند تا اتصالات ایمن برقرار کنند و در عین حال جفت‌گیری و قطع ارتباط معمولی را در کاربردهای صنعتی، ابزار دقیق، پزشکی و سایر کاربردهای الکترونیکی ساده‌تر می‌کنند.

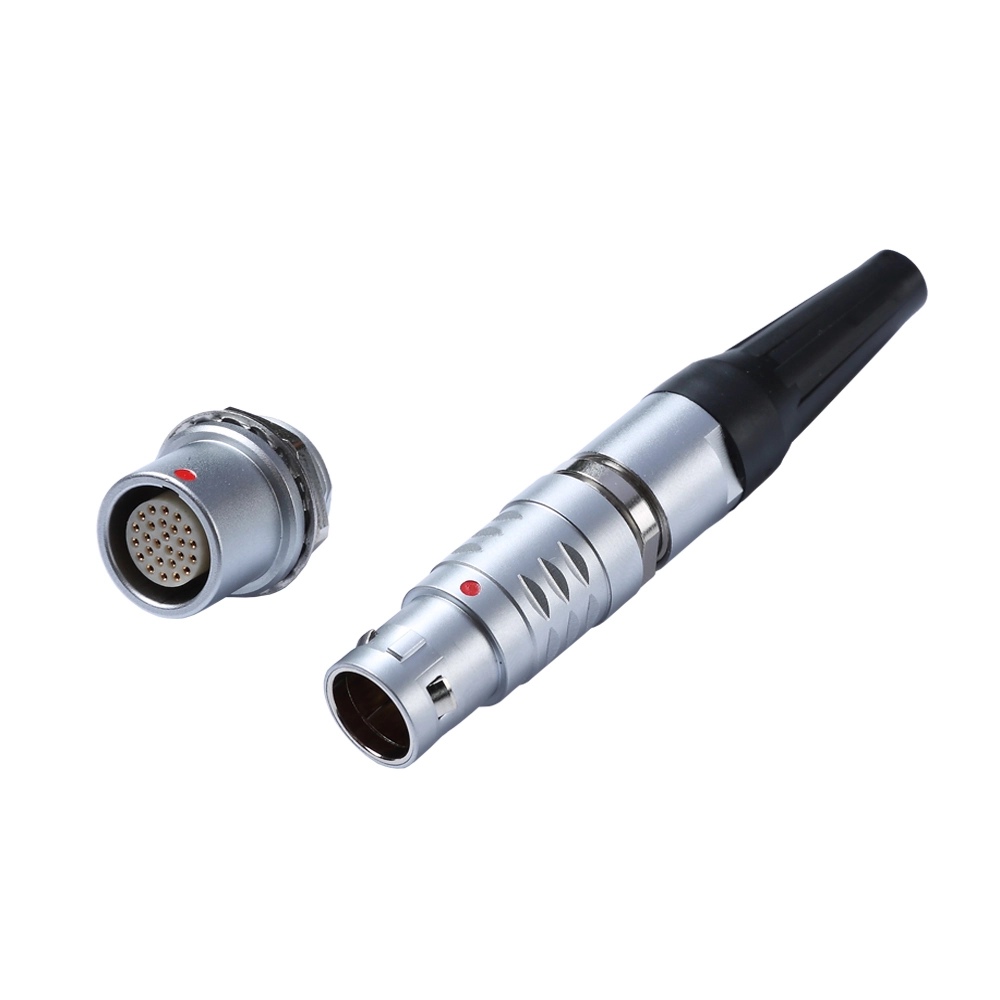

کانکتور فشار کش فلزی سری B یک محفظه دایره ای فلزی را با مکانیزم قفل فشاری برای پشتیبانی از اتصالات الکتریکی سریع و مطمئن ترکیب می کند. بسته به پیکربندی انتخاب شده، این خانواده کانکتور می‌تواند ترتیبات تماس متعدد، سبک‌های مختلف نصب و گزینه‌های خاتمه لحیم، چین یا PCB را در خود جای دهد. این ویژگی‌ها باعث می‌شود که برای تجهیزاتی که نیاز به اتصال مکرر، نصب فضای کارآمد، و سیگنال قابل اعتماد یا انتقال توان دارند، مورد توجه قرار گیرد. این مقاله نحوه عملکرد کانکتور، مزایای اصلی طراحی، سناریوهای کاربردی، معیارهای انتخاب و ملاحظات کیفیت را توضیح می دهد. همچنین اطلاعات فنی را که خریداران باید قبل از مشخص کردن اتصال دهنده برای پروژه جدید طراحی یا جایگزینی با Reunion تأیید کنند، مشخص می کند.
کانکتور فشار کش فلزی سری B یک کانکتور الکتریکی دایره ای است که از مکانیزم فشار کشی خودکار برای اتصال و جدا کردن اجزای جفت استفاده می کند. بر خلاف کانکتورهای رزوه ای معمولی، که معمولاً به سفت کردن چرخشی نیاز دارند، طراحی فشاری به کاربران اجازه می دهد تا با وارد کردن دوشاخه در پریز سازگار آن، اتصال برقرار کنند. مکانیزم قفل زمانی درگیر می شود که کانکتور به درستی جفت شود و از طریق عمل کشش تعیین شده آزاد شود.
محفظه فلزی یک رابط مکانیکی قوی فراهم می کند و ممکن است در سازگاری الکترومغناطیسی زمانی که ساختار محافظ اتصال به درستی در تجهیزات ادغام شود، کمک کند. بسته به پیکربندی، کانکتور می‌تواند از انتقال سیگنال الکتریکی، تحویل برق یا ترکیبی از الزامات مدار پشتیبانی کند.
اطلاعات محصول سری B Reunion اندازه‌ها و پیکربندی‌های چند رابط را پوشش می‌دهد. گزینه های موجود ممکن است شامل سازه های مستقیم یا زاویه دار، ترتیبات مختلف تماس و روش های پایان جایگزین باشد. خریداران باید برای بررسی ویژگی‌های دقیق یک مدل انتخاب‌شده، از نقشه و مشخصات محصول مربوطه استفاده کنند.
برای اطلاعات دقیق محصول، از صفحه کانکتور فشار کش فلزی سری Reunion B دیدن کنید.
مکانیزم فشار کش برای ساده کردن عملیات اتصال الکتریکی بدون به خطر انداختن امنیت رابط جفت طراحی شده است. عملکرد آن در سه مرحله قابل درک است.
این اصل عملیاتی به ویژه در تجهیزاتی که نیاز به تغییرات مکرر اتصال، دسترسی تعمیر و نگهداری یا عملیات در فضاهای محدود دارند مفید است. این می تواند زمان صرف شده برای جابجایی مکرر کانکتور را در مقایسه با سیستم های اتصالی که به چندین مرحله سفت کردن نیاز دارند، کاهش دهد.
با این حال، مکانیسم قفل نباید به عنوان جایگزینی برای نصب صحیح در نظر گرفته شود. فشار کابل، ناهماهنگی کانکتور، قطعات جفت ناسازگار، و جابجایی نامناسب همچنان می تواند عملکرد اتصال را به خطر بیندازد. کاربران باید دستورالعمل های سازنده را برای جفت گیری، رها کردن و مدیریت کابل دنبال کنند.
طراحی خودکار از جفت گیری سریع و رهاسازی عمدی پشتیبانی می کند. هنگامی که اپراتورها نیاز به اتصال یا قطع مدارهای الکتریکی به طور منظم بدون چرخاندن مکرر مهره کوپلینگ دارند، مفید است.
پوسته فلزی یک ساختار اتصال دهنده بادوام را فراهم می کند و می تواند از تداوم محافظ در سیستم های طراحی شده مناسب پشتیبانی کند. حفاظت موثر از تداخل الکترومغناطیسی به اتصال کامل از جمله تماس پوسته، محافظ کابل، زمین و کیفیت نصب بستگی دارد.
طراحی تجهیزات مختلف به تعداد مدارهای الکتریکی متفاوتی نیاز دارد. خانواده سری B شامل تنظیمات تماس چندگانه است که به مهندسان امکان می دهد گزینه ها را بر اساس تعداد سیگنال، نیازهای برق، فضای موجود و معماری سیم کشی ارزیابی کنند. تعداد دقیق کنتاکت ها و درجه بندی الکتریکی آنها باید برای مدل انتخابی تأیید شود.
بسته به پیکربندی محصول، گزینه های خاتمه ممکن است شامل موارد زیر باشد:
سبک تماس، اندازه هادی، ابزار مونتاژ و فضای نصب باید قبل از مشخص شدن کانکتور با هم ارزیابی شوند.
ویژگی های کلید زدن به هدایت دوشاخه به جهت جفت گیری صحیح کمک می کند. این می تواند خطر تراز نادرست را کاهش دهد و قوام مونتاژ را بهبود بخشد، به ویژه زمانی که تجهیزات دارای چندین اتصال مشابه هستند.
کانکتور فشار کش فلزی سری B را می توان برای تجهیزاتی در نظر گرفت که از رابط دایره ای فشرده و مدیریت اتصال راحت بهره می برند. مناسب بودن واقعی به درجه بندی الکتریکی، مکانیکی و محیطی مدل انتخاب شده بستگی دارد.
برای کاربردهای پزشکی، ایمنی حیاتی یا سایر کاربردهای تنظیم شده، کانکتور باید الزامات طراحی کامل تجهیزات را برآورده کند. شرح کلی محصول یک رابط به طور مستقل مطابقت با استانداردهای خاص برنامه را تعیین نمی کند.
انتخاب کانکتور فقط بر اساس ظاهر یا اندازه پوسته می تواند منجر به مشکلات سازگاری شود. مهندسان و تیم های خرید باید قبل از ثبت سفارش، نیازهای کامل الکتریکی و مکانیکی را ارزیابی کنند.
مشخص کنید که تجهیزات به چه تعداد مدار قدرت و سیگنال نیاز دارد. معماری سیم کشی مورد نظر را در نظر بگیرید و تأیید کنید که آیا درج انتخابی از آرایش تماس مورد نیاز پشتیبانی می کند یا خیر. تصور نکنید که کانکتورهایی با ابعاد خارجی مشابه، طرح‌بندی داخلی یکسانی دارند.
جریان نامی و ولتاژ کاری را برای پیکربندی دقیق کانکتور بررسی کنید. این مقادیر می تواند با قطر تماس، تعداد تماس، اندازه هادی، دما و شرایط کار متفاوت باشد. حداکثر امتیاز یک مدل هرگز نباید به طور خودکار برای کل سری اعمال شود.
با توجه به طراحی و فرآیند ساخت تجهیزات، خاتمه لحیم، چین یا PCB را انتخاب کنید. ابزار مورد نیاز، مشخصات کابل، چیدمان PCB و فضای مونتاژ موجود را تأیید کنید.
شماره قطعات پریز و پریز، ابعاد پوسته، بریدگی پانل، ترتیب نصب و محدوده قطر کابل را بررسی کنید. برای پروژه‌های جایگزینی، به‌جای تکیه بر نام محصول، نقشه‌های رابط و ترتیب تماس موجود را مقایسه کنید.
دمای کار، رطوبت، لرزش، شوک مکانیکی، قرار گرفتن در معرض خوردگی و حفاظت از نفوذ را بررسی کنید. سطح حفاظتی مناسب با محیط مورد نظر را انتخاب کنید و اطمینان حاصل کنید که اتصال کامل مونتاژ شده مطابق با نیاز است.
جدول زیر عوامل اصلی را که باید هنگام ارزیابی کانکتور سری B برای طراحی تجهیزات جدید در نظر گرفت، خلاصه می کند.
| عامل انتخاب | چه چیزی را بررسی کنید | چرا اهمیت دارد |
|---|---|---|
| تعداد تماس | تعداد و ترتیب کنتاکت های الکتریکی | اطمینان حاصل می کند که کانکتور از مدارهای مورد نیاز پشتیبانی می کند |
| رتبه بندی های الکتریکی | جریان نامی، ولتاژ کاری و مشخصات تماس | به جلوگیری از فشار بیش از حد الکتریکی و شرایط عملیاتی نامناسب کمک می کند |
| نوع خاتمه | پیکربندی لحیم کاری، چین دار یا PCB | روش سیم کشی، ابزارآلات و الزامات مونتاژ را تعیین می کند |
| جهت کانکتور | ساخت و ساز مستقیم یا زاویه دار، در صورت وجود | به جای دادن فضای مسیریابی و نصب کابل کمک می کند |
| قفل و تراز | قطعات جفت گیری سازگار و چیدمان کلید | جفت گیری نادرست و خطرات قطع ناخواسته را کاهش می دهد |
| حفاظت از محیط زیست | درجه بندی IP، دما، رطوبت، ارتعاش و شرایط خوردگی | از عملکرد قابل اعتماد در محیط مورد نظر پشتیبانی می کند |
| الزامات خدمات | فرکانس جفت گیری و دسترسی به تعمیر و نگهداری مورد انتظار | به تعیین اینکه آیا کانکتور برای گردش کار عملکرد مناسب است یا خیر کمک می کند |
این جدول یک چک لیست انتخاب است، نه جایگزینی برای برگه اطلاعات رسمی محصول. هر مقدار بحرانی را در برابر اسناد فنی فعلی برای شماره قطعه دقیق تأیید کنید.
نصب صحیح به حفظ عملکرد کانکتور در طول عمر تجهیزات کمک می کند. حتی یک کانکتور خوب طراحی شده نیز می‌تواند پیش از موعد از کار بیفتد، اگر به اشتباه مونتاژ شود یا در معرض شرایط خارج از محدوده نامی خود قرار گیرد.
روش‌های تمیز کردن و روان‌کننده‌ها، در صورت مجاز بودن، باید از دستورالعمل‌های سازنده پیروی کنند. مواد شیمیایی یا ابزارهای ساینده تایید نشده ممکن است به روکش تماسی، عایق یا اجزای آب بندی آسیب برساند.
برای پروژه‌های OEM و سفارش‌های تولید مکرر، کیفیت اتصال باید از طریق الزامات مستند ارزیابی شود و نه ادعاهای کلی. یک ارزیابی ساختاریافته می تواند به تیم های خرید کمک کند تا تامین کنندگان را مقایسه کنند و خطرات یکپارچه سازی را کاهش دهند.
قبل از تایید یک کانکتور، نکات زیر را در نظر بگیرید:
صفحه محصول سری B Reunion نقطه شروعی برای ارزیابی محصول است. برای تصمیمات طراحی حیاتی، خریداران باید مشخصات فعلی مدل خاص را بدست آورند و تأیید کنند که پیکربندی پیشنهادی با الزامات آنها مطابقت دارد.
مزیت اصلی آن ترکیبی از عملکرد خود قفل فشاری و ساختار اتصال دایره ای فلزی است. این طرح می‌تواند جفت‌گیری و قطع اتصال مکرر را ساده کند و در عین حال از اتصالات ایمن در تجهیزات سازگار پشتیبانی کند.
بسته به مدل انتخاب شده، گزینه ها ممکن است شامل لحیم کاری، چین و اتصالات PCB باشد. خریداران باید سبک خاتمه موجود و الزامات مونتاژ را برای شماره دقیق قطعه تأیید کنند.
زمانی که الزامات الکتریکی، مکانیکی، تمیز کردن و محیطی آن با کاربرد مطابقت داشته باشد، ممکن است برای تجهیزات پزشکی و تشخیصی سازگار مناسب باشد. سازنده کامل دستگاه باید تمام الزامات نظارتی و ایمنی مربوطه را قبل از استفاده تأیید کند.
خیر. حفاظت از محیط زیست بسته به طراحی و پیکربندی رابط متفاوت است. خریداران باید رتبه IP اعلام شده را بررسی کنند و اینکه آیا آن برای مجموعه جفت شده، کانکتور بدون جفت یا شرایط مشخص دیگر اعمال می شود. تصور نکنید که یک محفظه فلزی به تنهایی محافظت ضد آب را فراهم می کند.
تعداد تماس های مورد نیاز، رتبه های الکتریکی، انواع دوشاخه و پریز، روش پایان، ابعاد کابل، الزامات نصب، محیط عملیاتی، و مقدار تخمینی سفارش را ارائه دهید. شماره قطعه، نقشه یا نمونه موجود نیز می تواند به تامین کننده کمک کند تا سازگاری را ارزیابی کند.
یک کانکتور فشار کش فلزی سری B می تواند یک انتخاب عملی برای تجهیزاتی باشد که نیاز به اتصال راحت، قفل خودکار و یک رابط الکتریکی دایره ای فشرده دارند. پیکربندی مناسب به تعداد تماس، رتبه بندی جریان و ولتاژ، روش پایان، سازگاری مکانیکی و الزامات محیطی بستگی دارد. با بررسی مشخصات دقیق و تایید کانکتور در تجهیزات مورد نظر، مهندسان و تیم‌های خرید می‌توانند با اطمینان بیشتری تصمیم‌گیری کنند. کانکتور فشار کش فلزی سری B از Reunion را کاوش کنید تا اطلاعات محصول موجود را بررسی کنید. اگر در حال برنامه ریزی یک طراحی جدید، جایگزینی کانکتور موجود یا تامین منابع برای تولید حجم هستید،با ما تماس بگیریدبرای بحث در مورد نیازهای فنی خود، تأیید پیکربندی های سازگار و درخواست جزئیات محصول برای برنامه خود.
