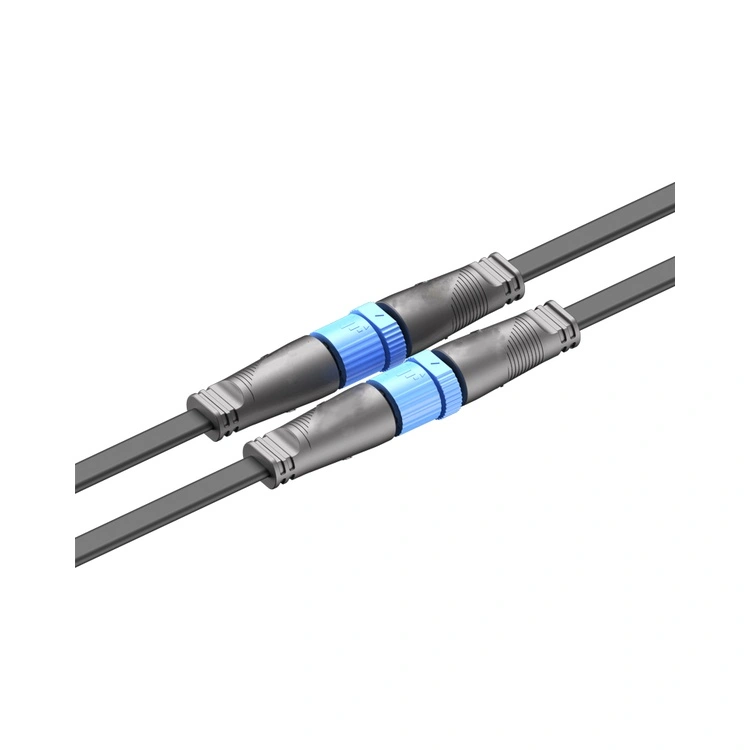

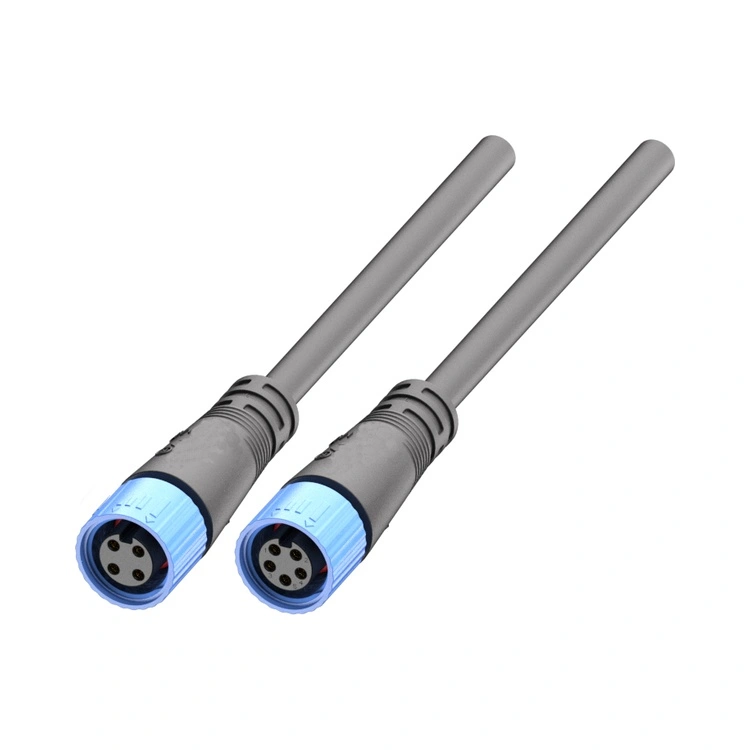

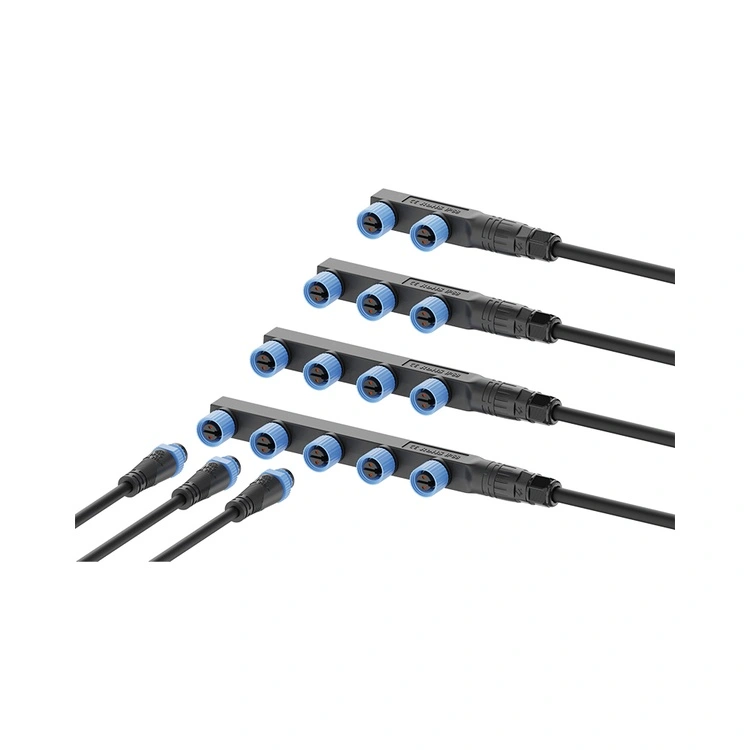

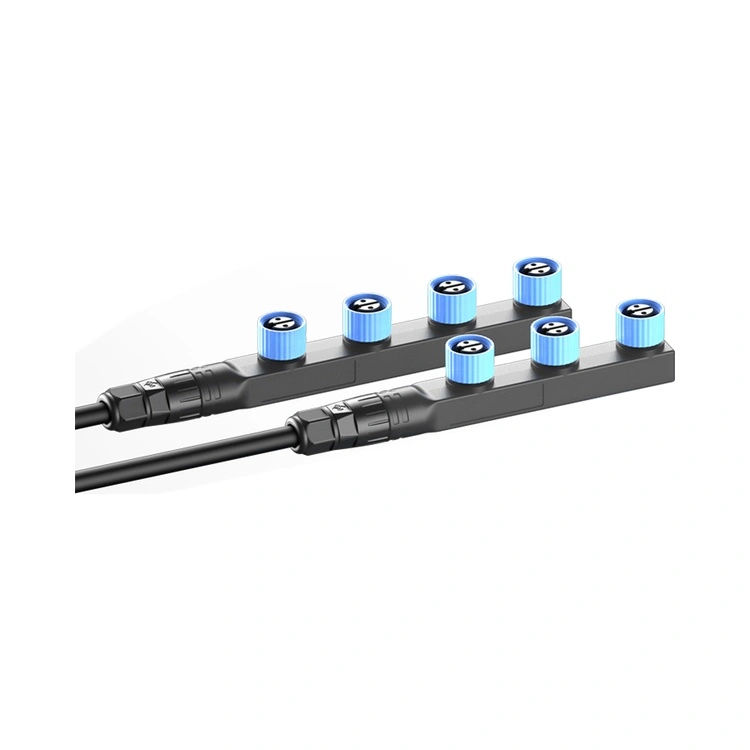

کانکتور ضد آب پلاستیکی M15 مزایای منحصر به فردی را ارائه می دهد که کانکتورهای فلزی نمی توانند ارائه دهند، به ویژه در کاربردهای ساحلی، دریایی و حساس به وزن.
| ویژگی | بهره مند شوند |
| محفظه ضد خوردگی PA66 | بدون زنگ زدگی، بدون اکسیداسیون - برای اسپری نمک، محیط های ساحلی و تاسیسات در معرض مواد شیمیایی طراحی شده است. |
| کاهش وزن تا 60 درصد | به طور قابل توجهی سبک تر از معادل های برنجی - بار روی سازه های روشنایی را کاهش می دهد و حمل و نقل را ساده می کند. |
| آب بندی محیطی IP67 | مقاوم در برابر غوطه ور شدن مداوم - قابل اطمینان برای نصب در فضای باز، دریایی و مستعد سیل. |
| پارتیشن های داخلی چند هسته ای | جدا کردن موانع بین هادی های قدرت - ایمنی الکتریکی را در تجهیزات پرقدرت در فضای باز افزایش می دهد. |
| اطلاعات تماس آلیاژ مس با روکش طلا | مقاومت کم در تماس (≤3mΩ) و حفاظت در برابر خوردگی - عملکرد را در محیط های مرطوب حفظ می کند. |
| مکانیسم قفل رزوه ای | جفت گیری مقاوم در برابر ارتعاش - از سست شدن ناشی از باد، حرکت امواج و لرزش ترافیک جلوگیری می کند. |
| -40 درجه سانتیگراد تا +105 درجه سانتیگراد عملکرد | محدوده دمایی گسترده شرایط شدید بیرونی و دریایی را پوشش می دهد. |
| پارامتر | 2 پین | 3 پین | 4 پین | 5 پین |
| رتبه بندی ولتاژ | 250 ولت | 250 ولت | 125 ولت | 125 ولت |
| رتبه بندی فعلی | 10A | 10A | 10A | 10A |
| بخش سیم | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
دمای عملیاتی:-40 درجه سانتی گراد ~ 105+ درجه سانتی گراد
رتبه حفاظتی:IP67 / IP68 (همراه)
مصالح مسکن:PA66
مواد تماس:آلیاژ مس با روکش طلا
مقاومت تماس:≤3mΩ (اولیه)
چرخه جفت گیری:≥500
استاندارد طراحی:مطابق با استانداردهای رابط روشنایی LED و تجهیزات فضای باز است
درجه اشتعال پذیری:UL 94 V-0
وزن:تقریباً 60٪ سبک تر از کانکتورهای برنجی مشابه
همه مواد مطابق با RoHS
قابلیت قالب‌گیری تزریقی داخلی Reunion به سازندگان تجهیزات فضای باز اجازه می‌دهد کانکتور ضدآب پلاستیکی M15 را مطابق با الزامات طراحی خاص خود - از رنگ و بافت گرفته تا مجموعه‌های کابل و بسته‌بندی - تنظیم کنند.
رنگ مسکن- هر رنگ RAL یا Pantone که مستقیماً در مواد قالب گیری می شود - بدون نیاز به رنگ آمیزی یا تکمیل ثانویه. رنگ یکپارچه است و تراشه یا پوسته نمی شود.
بافت سطحی- روکش های صاف، مات یا بافت دار برای نیازهای چسبندگی یا زیبایی شناختی.
مجموعه های کابل- طول سفارشی (0.1 متر تا 20 متر)، ژاکت PUR (مقاوم در برابر روغن/شیمیایی) یا PVC، تک سر یا دو طرفه، با یا بدون کشش بیش از حد قالب گیری شده.

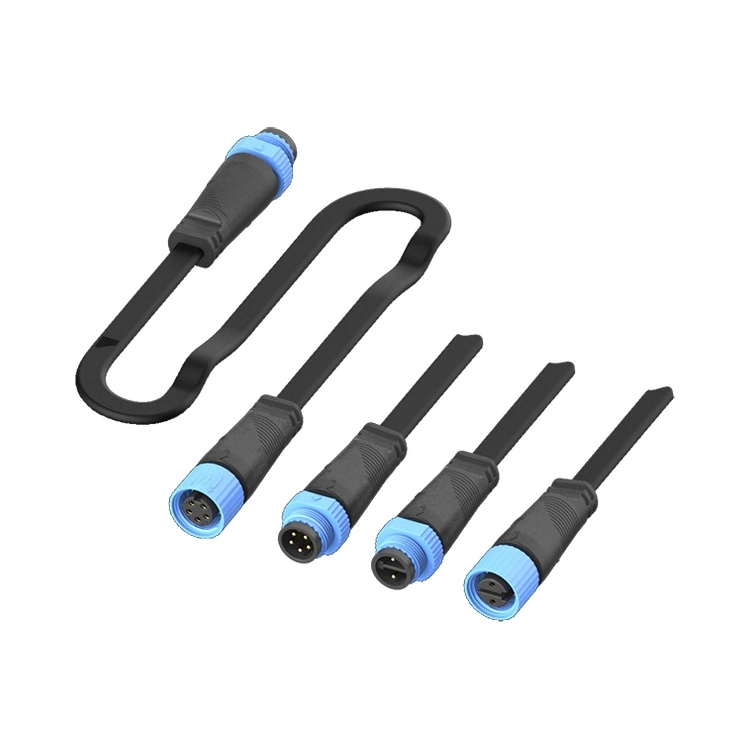

تماس در حال بارگذاری- 2، 3، 4 یا 5 پین در صورت نیاز؛ موقعیت های استفاده نشده خالی مانده یا دارای پین های ساختگی برای تعادل مکانیکی هستند.
علامت گذاری کابل- چاپ سفارشی یا برچسب های هیت شرینک برای شناسایی مدار.
جهت اتصال- نسخه های مستقیم یا راست برای برنامه های نصب روی پانل یا کابل.
بسته بندی- کیسه های ضد الکتریسیته ساکن، قرقره ها یا کارتن های دارای برچسب سفارشی برای خطوط مونتاژ خودکار.
Reunion یک تاسیسات قالب گیری تزریقی اختصاصی را در کارخانه 4000 متر مربعی خود در شنژن راه اندازی می کند:
خشک کردن مواد– PA66 برای حذف رطوبت و جلوگیری از نقص قالب گیری دقیقاً خشک می شود.
قالب گیری تزریقی- قالب گیری دقیق روی پرس های خودکار با کنترل تحمل ± 0.02 میلی متر؛ رنگدانه رنگی به طور مستقیم به رزین اضافه می شود.
تماس با مهر زنی و آبکاری- مهر زنی با سرعت بالا از آلیاژ مس با آبکاری طلای انتخابی در خطوط بشکه آبکاری خودکار.
عملیات ثانویه– قرار دادن کنتاکت های با روکش طلا و آب بندی های O-ring در محفظه قالب گیری.
پردازش کابل- برش، سلب کردن و قلع کاری خودکار؛ اکستروژن کابل PUR/PVC داخلی برای مجموعه های کابل سفارشی.
مونتاژ- خطوط نیمه خودکار با محل تماس بازرسی شده با دید و بست کنترل شده با گشتاور.
تست برق- تأیید 100٪ تداوم، مقاومت عایق (≥5000MΩ) و مقاومت دی الکتریک.
نمونه برداری محیطی- نمونه برداری دسته ای برای غوطه وری IP67 (1 متر، 30 دقیقه) و چرخه حرارتی.
بسته بندی- آب بندی خلاء ضد الکتریسیته ساکن با ماده خشک کن بسته بندی کارتن درجه صادرات با برچسب سفارشی در صورت لزوم.
| گواهینامه | دامنه |
| ISO 9001:2015 | مدیریت کیفیت – طراحی، تولید و خدمات پس از فروش. |
| ISO 14001:2015 | مدیریت زیست‌محیطی - کاهش زباله و شیوه‌های پایدار تأیید شده |
| ISO 13485:2016 | مدیریت کیفیت تجهیزات پزشکی - قابل استفاده برای M15 مورد استفاده در تجهیزات تشخیصی یا نظارتی. |
| UL به رسمیت شناخته شد | گواهی ایمنی در سطح اجزا برای بازارهای آمریکای شمالی. |
| RoHS | محدودیت مواد خطرناک - مطابقت با دستورالعمل اتحادیه اروپا. |
خط تولید کانکتور پلاستیکی M15 Reunion تحت کنترل های دقیق فرآیند عمل می کند. آب بندی IP67 در هر دسته تولیدی از طریق آزمایش غوطه وری واقعی (1 متر و 30 دقیقه) با استفاده از آب تأیید می شود. سوابق آزمایش، گواهی مواد و گزارش‌های بازرسی برای هر دسته نگهداری می‌شوند و از ممیزی‌های کیفیت شما و الزامات اسناد مشتری پشتیبانی می‌کنند.
محفظه PA66 M15 استذاتا ضد خوردگی- زنگ نمی زند و اکسید نمی شود. در آزمایش پاشش نمک مستقل در ASTM B117 (96 ساعت)، ما هیچ تخریب سطحی، هیچ کاهشی در یکپارچگی آب بندی (IP67 تأیید شده پس از آزمایش) مشاهده نکردیم، و سطوح تماس به دلیل آبکاری طلا در محدوده مشخصات باقی ماندند. در مقابل، کانکتورهای برنجی با روکش نیکل اغلب در عرض 48 تا 72 ساعت پس از قرار گرفتن در معرض اسپری نمک، خوردگی قابل مشاهده (حفره، زنگ سفید) را نشان می دهند که می تواند مهر و موم حلقه O و یکپارچگی رزوه را به خطر بیندازد. برای محیط های دریایی (سکوهای دریایی، روشنایی ساحلی، کشتی ها)، M15 پلاستیکی به طور قابل توجهی بهتر از اتصال دهنده های فلزی آبکاری شده است.
بله. در حالی که بدنه پلاستیکی است،رابط قفل رزوه ای دارای درج های فلزی برای اطمینان از حفظ گشتاور ثابت در طول صدها چرخه جفت گیری. آزمایش Reunion نشان می‌دهد که پس از 500 چرخه جفت‌گیری، نیروی نگهدارنده بیش از 90 درصد از مشخصات اولیه باقی می‌ماند، سایش نخ به دلیل درگیر شدن با نخ فلز به فلز حداقل است، و مهر و موم حلقه O در سراسر محدوده دما موثر باقی می‌ماند. برای کاربردهای با چرخه بالا (به عنوان مثال، تعمیر و نگهداری سالانه که نیاز به قطع اتصال دهنده دارد)، توصیه می کنیم O-ring را با گریس سیلیکونی در هر جفت گیری برای افزایش عمر آب بندی روغن کاری کنید.
