را کانکتور ضد آب سری M15 فقط یک رابط دایره ای رشته ای نیست. این سد ایمنی اختصاصی Reunion برای سیستم های LED پرقدرت است که در آن محدودیت های فضا با قرار گرفتن در معرض آب و هوای شدید مواجه می شود. در حالی که گزینه‌های استاندارد M12 سیگنال‌های جریان کم را مدیریت می‌کنند، این پلت فرم 15 میلی‌متری دارای هادی‌های 16-20AWG با حداکثر 10 آمپر در هر پین است که برای راندن موتورهای LED مدرن 500 وات در پروژه‌های معماری و زیرساخت بسیار مهم است.

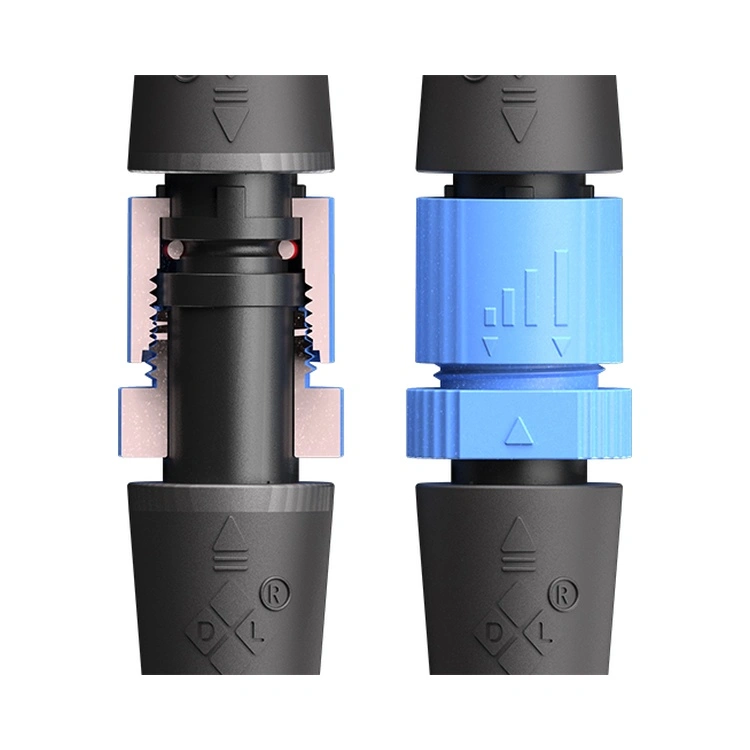

تمایز مهندسی منحصر به فرد: مسکن نوع طراحی یکپارچه شده استپارتیشن های داخلی چند هسته ای- موانع فیزیکی که خطوط برق و سیگنال را در یک پوسته جدا می کند. در تاسیسات واقعی (به عنوان مثال، روشنایی تونل با عملکرد 24 ساعته)، این پارتیشن از اتصال کوتاه فاجعه بار در صورت سایش عایق سیم در برابر لرزش جلوگیری می کند، حالت خرابی که اغلب توسط کانکتورهای دایره ای عمومی نادیده گرفته می شود.

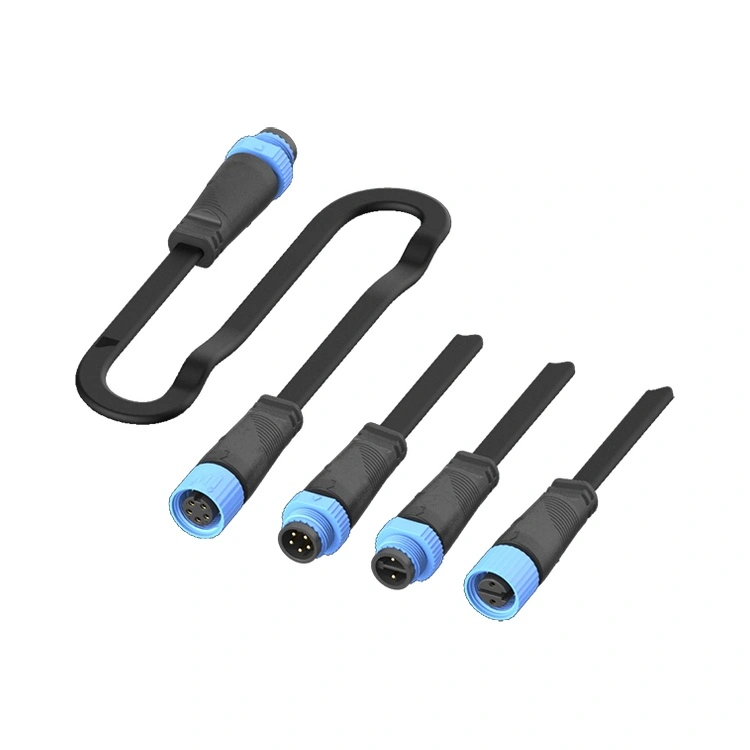

Reunion این سری را از طریق یک فرآیند یکپارچه عمودی تولید می کند: قالب گیری تزریقی دقیق PA66، آبکاری خودکار طلا روی کنتاکت های آلیاژ مس، و 100٪ تست الکتریکی در هر دسته. موجود در طرح‌بندی‌های ۲، ۳، ۴ و ۵ پین، کانکتور ضد آب سری M15 از درایورهای LED با جریان ثابت و ولتاژ ثابت پشتیبانی می کند، با مهره قفل رزوه ای که یکپارچگی گشتاور را تحت رزونانس ناشی از باد و چرخه حرارتی روزانه حفظ می کند.
| ویژگی | مزایای مهندسی شده برای پروژه شما |
| آب بندی جفت شده IP67/IP68 | مقاومت در برابر سیل های موقت (IP67) و غوطه وری مداوم تا عمق 1.5 متری (IP68) - تأیید شده از طریق آزمایش های ورود آب در سطح دسته ای |
| طراحی فشرده 15 میلی متری | متناسب با لامپ های LED باریک و نمایشگرهای پایه دار که در آن هر میلی متر اهمیت دارد. بار باد روی وسایل را کاهش می دهد. |
| پارتیشن های داخلی چند هسته ای | ایمنی اول: جداسازی فیزیکی بین مدارهای قدرت (250V/10A) از خزش عایق از قوس الکتریکی جلوگیری می کند. |
| مسکن PA66 | در محیط های ساحلی یا محیط های تهاجمی شیمیایی از بدنه های فلزی دوام بیشتری دارد. |
| مخاطبین با روکش طلا | مقاومت تماس ≤3mΩ را در بیش از 500 سیکل جفت گیری حفظ می کند |
| هسته ها | 2،3،4،5 پین اختیاری است |
| پارامتر | 2 پین | 3 پین | 4 پین | 5 پین |
| رتبه بندی ولتاژ | 250 ولت | 250 ولت | 125 ولت | 125 ولت |
| رتبه فعلی (در هر پین) | 10A | 10A | 10A | 10A |
| محدوده سیم | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
| ولتاژ مقاوم دی الکتریک | 1500 ولت AC | 1500 ولت AC | 1000 ولت AC | 1000 ولت AC |
| مقاومت عایق | ≥100MΩ (500V DC) | ≥100MΩ | ≥100MΩ | ≥100MΩ |
دمای عملیاتی:-40 درجه سانتی گراد ~ 105+ درجه سانتی گراد
حفاظت:IP67 / IP68 (تأیید شده در شرایط جفت شده با O-ring ارائه شده)
مسکن:PA66
تماس:آلیاژ مس با روکش طلا
مقاومت تماس:≤3mΩ
دوام جفت گیری:≥500 بار
قابلیت اشتعال:UL 94 V-0
انطباق:RoHS، REACH
| جنبه | Reunion سری M15 | برندهای برتر اتحادیه اروپا/ایالات متحده | جایگزین های کم هزینه |
| قیمت واحد | رقابتی در حجم (قیمت طبقه بندی شده را بخواهید) | 2-3 برابر بالاتر | هزینه های اولیه ارزان تر، اما شکست پنهان |
| پارتیشن های ایمنی داخلی | بله - استاندارد در همه پین‌ها | به ندرت ارائه می شود | همیشه غایب |
| مصالح مسکن | PA66 | PA یا آلیاژ روی | گرید بازیافتی/ناشناخته - در عرض 2 سال شکننده می شود |
| تماس با آبکاری | گچ کاری طلا | طلا یا نقره (0.1-0.2μm) | قلع یا بدون آبکاری |
| محدوده دما | -40 درجه سانتی گراد ~ 105+ درجه سانتی گراد | -25 درجه سانتی گراد ~ +85 درجه سانتی گراد | -10 درجه سانتیگراد ~ +60 درجه سانتیگراد |
| قابلیت ردیابی | کدگذاری ERP از دسته رزین تا مونتاژ نهایی | بله | هیچ کدام |
| زمان سرب | 12-15 روز | 6-8 هفته | غیر قابل پیش بینی (30-60 روز) |
| سفارشی سازی MOQ | 100 عدد (برای مجموعه کابل) | 500+ عدد | ارائه نشده است |
| پشتیبانی مهندسی | پاسخگویی 24 ساعته، 10 مهندس داخلی | کندتر به دلیل پشتیبانی چند لایه | بدون پشتوانه فنی |
مرکز تولید Reunion (دارای گواهینامه ISO 9001، 14001 و 13485) تحت کنترل فرآیند آماری دقیق عمل می کند. هر مقدار تولید از کانکتور ضد آب سری M15 شامل:
مواد خام
سوابق قالب گیری تزریقی در فرآیند (فشار، دما، زمان چرخه)
100٪ تست الکتریکی (Hi-pot، مقاومت عایق و مقاومت تماس)
گزارش های تست غوطه وری IP67 (نمونه تصادفی از هر دسته - عکس ها و فیلم ها حفظ می شود)
را کانکتور ضد آب سری M15 یک کانکتور اتوماسیون عمومی نیست که برای روشنایی استفاده شود. به سه شکاف واقعی می پردازد:
ظرفیت فعلی: M12/M8 معمولاً حداکثر 4A را کنترل می کند. M15 تحویل می دهد10 آمپر در هر پین- ضروری برای ماژول های LED 100W+.
پارتیشن های ایمنی: موانع داخلی هستنداجباری برای سیستم‌های SELV (ولتاژ فوق‌العاده پایین ایمنی) که در آن سیم‌های برق و کنترل با هم وجود دارند. بدون آنها، یک رشته سیم سرگردان می تواند 250 ولت را به یک خط سیگنال کوتاه کند و درایورها را از بین ببرد.
ماندگاری: محفظه PA66 M15 با تثبیت کننده های UV از ترک خوردگی ناشی از خورشید جلوگیری می کند - یک حالت شکست شناخته شده برای ترکیبات استاندارد نایلون M12 در پایه های قطب در فضای باز.
سه دلیل مهندسی:
مطابقت انبساط حرارتی: PA66 با روکش کابل و محفظه LED منبسط می‌شود و تنش برشی آب بند را در طول نوسانات -40 درجه سانتیگراد تا 105 درجه سانتیگراد کاهش می‌دهد.
جلوگیری از خوردگی گالوانیکی: در محیط های نمکی ساحلی یا یخ زدایی، اتصالات فلزی حتی با آبکاری دچار خوردگی شکافی می شوند. PA66 این را به طور کامل از بین می برد.
کاهش وزندر: 40 درصد سبک‌تر از پوسته‌های فلزی مشابه - برای بازوهای چراغ‌های کنسولی تحت بار باد بسیار مهم است.
برای پروژه هایی که صراحتاً به محافظ فلزی نیاز دارند (به عنوان مثال، نورپردازی پزشکی حساس به EMI)، Reunion سری جایگزین ارائه می دهد - اما برای 95٪ از کاربردهای LED در فضای باز، PA66 از فلز در کل هزینه مالکیت بهتر عمل می کند.
گشتاور جفت گیری:با دست ببندید تا حلقه O-رینگ نشیمن، سپس اعمال کنید0.4-0.6 نیوتن متر با آچار گشتاور هرگز از 0.8 نیوتن متر تجاوز نکنید (فشردگی بیش از حد حلقه O را منحرف می کند).
بازرسی اورینگ:هر بار حلقه O-ring NBR از پیش نصب شده را تعویض کنید24 ماه برای تاسیساتی با سیکل حرارتی روزانه > 30 درجه سانتی گراد دلتا.
ورودی کابل:حفظ الفقطر کابل 5× برای جلوگیری از ایجاد شکاف در اطراف عایق سیم، شعاع خمیدگی را در محل تسکین فشار خم کنید.
جهت گیری: همیشه کابل را به سمت پایین هدایت کنید تا از تجمع آب در قسمت پشتی پوسته جلوگیری شود.
Reunion دسته‌های کابل مونتاژ شده در کارخانه را با اتصالات از قبل گشتاور شده عرضه می‌کند - که تنوع نصب میدان را برای پروژه‌های زیرساختی حیاتی حذف می‌کند.
