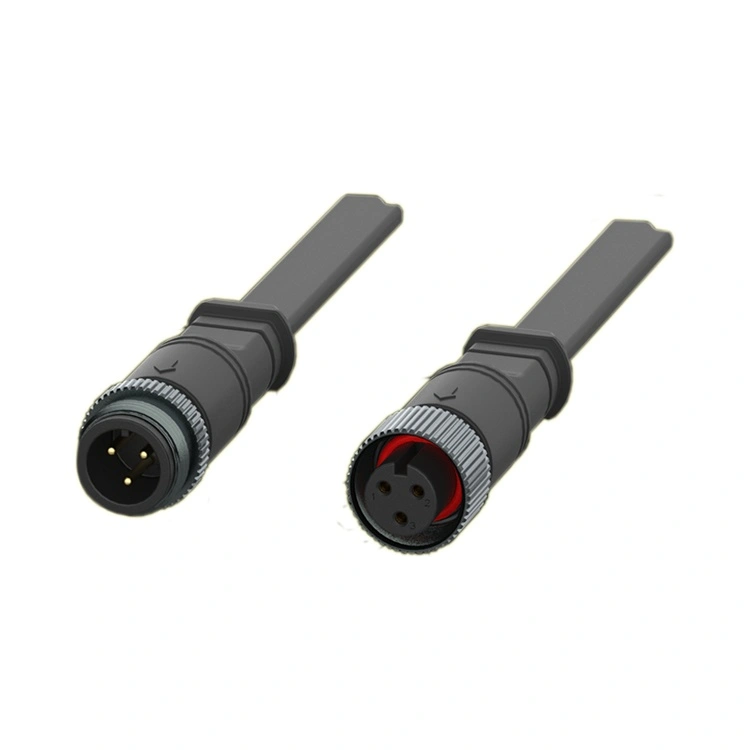

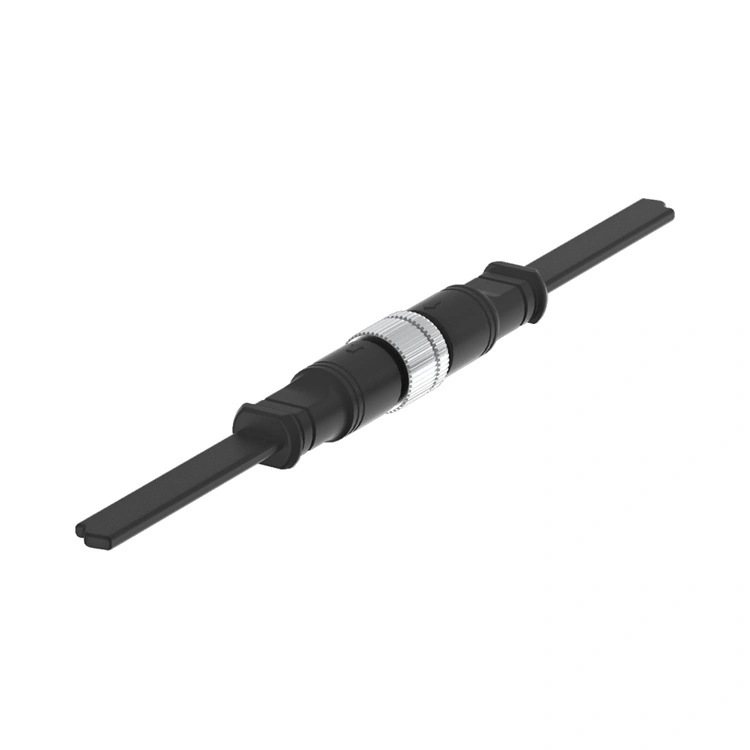

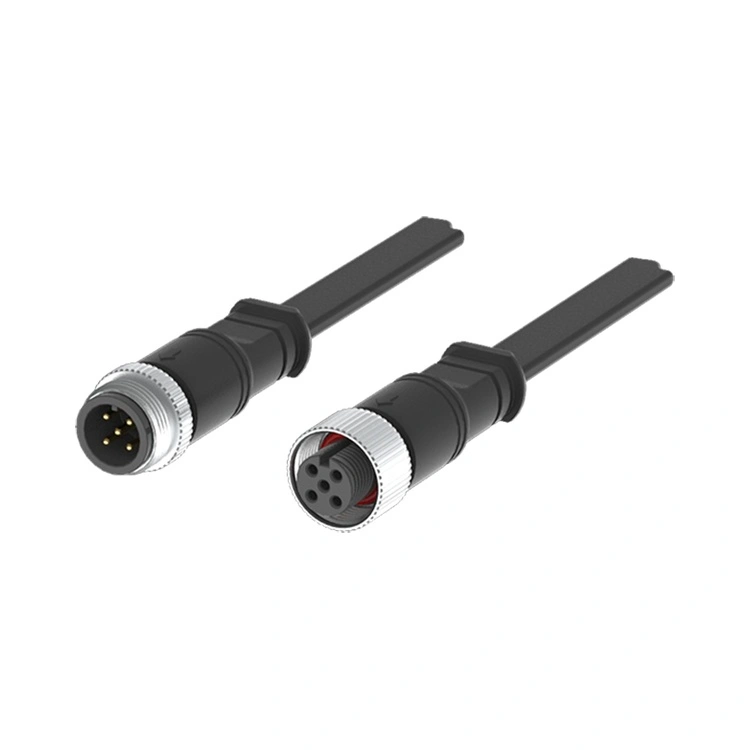

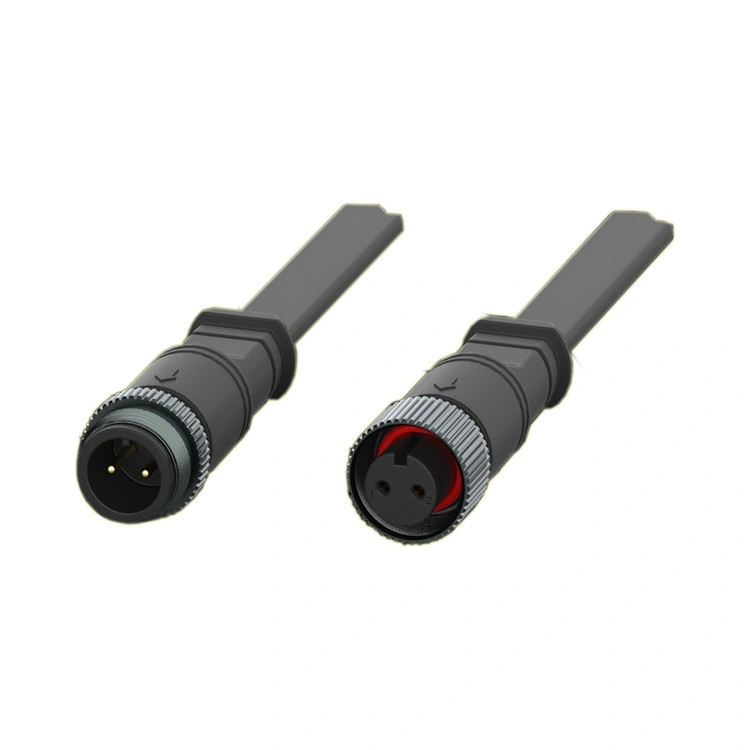

رابط نور LED سری M16 اتصال تخصصی Reunion برای سیستم های روشنایی LED هوشمند است - از چراغ های خیابانی با کنترل کم نور گرفته تا نورپردازی معماری با قابلیت تغییر رنگ. این کانکتور دایره ای رزوه ای یک رابط 16 میلی متری قوی را با آب بندی IP67/IP68 ترکیب می کند و آن را برای نصب در فضای باز که در آن قدرت و یکپارچگی سیگنال ضروری است، مناسب می کند.
سری M16 که در پیکربندی‌های 2 تا 8 پین، از جمله نسخه کلیدی هیبریدی 2+4 پین (2 پایه برق + 4 پین سیگنال) موجود است، از سیگنال‌های کنترل جریان بالا (تا 15 آمپر) و سیگنال‌های کنترل ولتاژ پایین (DALI، DMX، 0-10V dimming، یا RS-4) پشتیبانی می‌کند.
محفظه از ترموپلاستیک با دمای بالا با مقاومت عالی در برابر آب و هوا ساخته شده است، در حالی که کنتاکت ها از برنج با روکش طلای انتخابی ماشینکاری می شوند تا از مقاومت تماس کم و پایدار اطمینان حاصل شود. Reunion سری M16 را از طریق یک فرآیند یکپارچه عمودی تولید می کند - از ماشینکاری دقیق و قالب گیری تزریقی تا مونتاژ خودکار و آزمایش 100٪ الکتریکی.

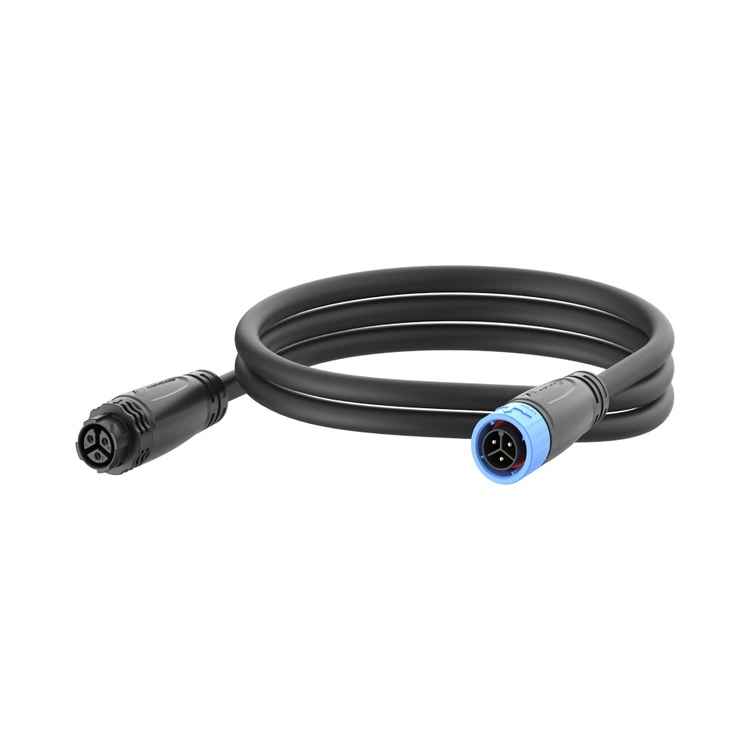

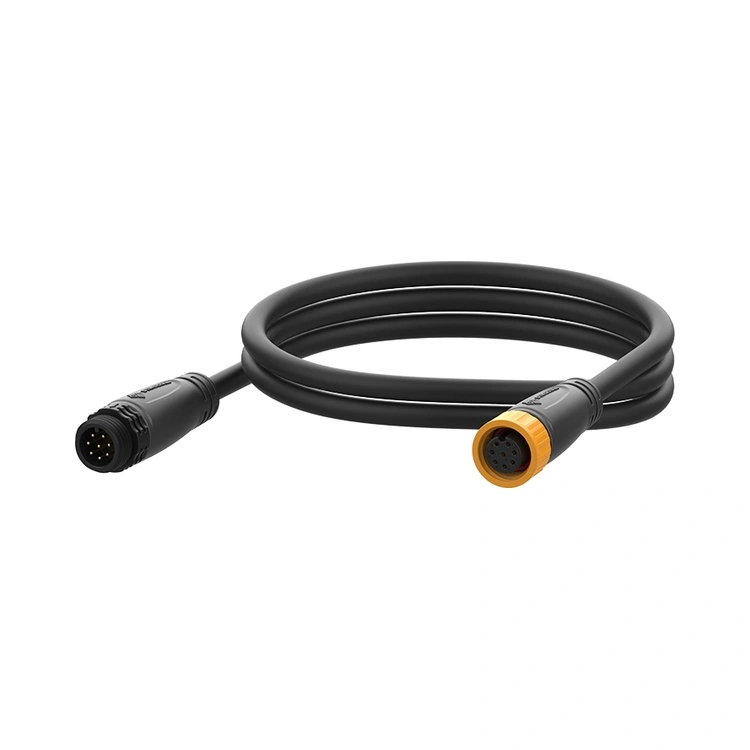

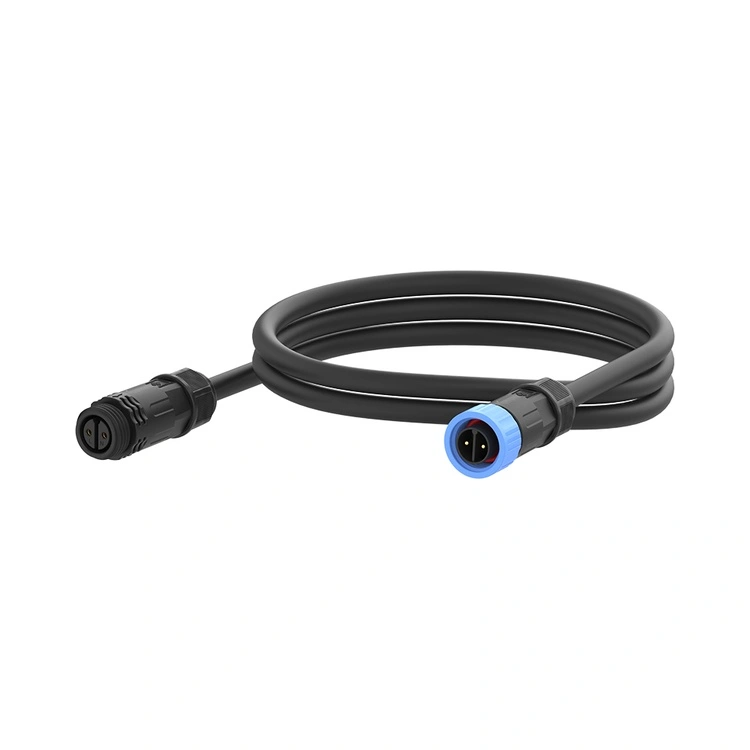

سری M16 که در نسخه های نصب شده روی پانل و کابل با پایانه های لحیم کاری یا PCB موجود است، با طرح های متنوع لامپ سازگار است. برای مهندسانی که سیستم‌های روشنایی متصل را برای شهرهای هوشمند، تونل‌ها یا استادیوم‌های ورزشی طراحی می‌کنند، این کانکتور یک اتصال متقابل مطمئن و آب‌بندی شده را فراهم می‌کند که تعداد کابل‌ها را کاهش می‌دهد و نصب را ساده می‌کند.
| ویژگی | بهره مند شوند |
| آب بندی محیطی IP67/IP68 | مقاوم در برابر گرد و غبار، باران و غوطه ور شدن موقت - قابل اعتماد برای چراغ های خیابانی در فضای باز، روشنایی تونل ها و استادیوم های ورزشی. |
| پیکربندی هیبریدی 2+4 پین | 2 پایه برق (10A) و 4 پایه سیگنال (3A) را در یک کانکتور ترکیب می کند - تعداد کابل ها را کاهش می دهد و سیم کشی چراغ را ساده می کند. |
| قدرت تا 15 آمپر | بارهای LED پرقدرت را کنترل می کند—مناسب برای چراغ های خیابان، نورافکن، و روشنایی استادیوم. |
| طراحی سیگنال پسند | کنتاکت های برق و سیگنال مجزا از تداخل جلوگیری می کند |
| مکانیسم قفل رزوه ای | جفت گیری مقاوم در برابر لرزش - از سست شدن ناشی از باد، ارتعاشات ترافیکی و دوچرخه سواری حرارتی جلوگیری می کند. |
| اطلاعات تماس برنجی با روکش طلا | مقاومت در برابر تماس کم (≤3mΩ) و حفاظت در برابر خوردگی - عملکرد ثابت درایور LED و سیگنال کنترل را حفظ می کند. |
| -40 درجه سانتیگراد تا +105 درجه سانتیگراد عملکرد | محدوده دمایی وسیع شرایط شدید در فضای باز را پوشش می دهد - از زمستان های قطب شمال تا تابستان های بیابانی. |
| گزینه های چند پین (2-8 پین) | از لامپ های ساده فقط برقی و وسایل پیچیده چند کاناله تغییر رنگ پشتیبانی می کند. |
| پارامتر | 2 پین | 3 پین | 4 پین | 5 پین | 6 پین | 7 پین | 8 پین | 2+4 پین |
| رتبه بندی ولتاژ | 250 ولت | 250 ولت | 250 ولت | 250 ولت | 125 ولت | 50 ولت | 50 ولت | 250 ولت + 50 ولت |
| رتبه بندی فعلی | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| بخش سیم | 0.75-1.5 میلی متر مربع | 0.75-1.5 میلی متر مربع | 0.5-1.0mm² | 0.5-1.0mm² | 0.25-0.5mm² | 0.25-0.5mm² | 0.25-0.5mm² | 1.5/0.5mm² |
دمای عملیاتی:-40 درجه سانتی گراد ~ 105+ درجه سانتی گراد
رتبه حفاظتی:IP67 / IP68 (همراه)
مصالح مسکن:ترموپلاستیک با دمای بالا
مواد تماس:آلیاژ مس با روکش طلا
مقاومت تماس:≤3mΩ
چرخه جفت گیری:≥500
درجه اشتعال پذیری:UL 94 V-0
همه مواد مطابق با RoHS
روشنایی هوشمند خیابان– سیستم‌های کنترل نور و مانیتورینگ متمرکز با کنترل DALI یا ۰-۱۰ ولت.
روشنایی تونل- چراغ های پرقدرت با کم نور شدن و گزارش خطا.
نورپردازی معماری و نما- سیستم‌های RGB و سفید قابل تنظیم که به کنترل DMX نیاز دارند.
ورزشگاه و نورپردازی ورزشی– نورافکن های پرقدرت با کم نور و کنترل در محل.
روشنایی صنعتی در ارتفاعات– نورپردازی انبار و کارخانه با سنسور حرکت و برداشت نور روز.
روشنایی دریایی و دریایی- تجهیزات مقاوم در برابر خوردگی برای کشتی ها و سکوهای دریایی.
روشنایی با انرژی خورشیدی- سیستم های خارج از شبکه با مدیریت باتری و کاهش نور.
سازمان حمل و نقل زمینی سنگاپور در حال ارتقاء 25000 چراغ خیابان به چراغ های LED هوشمند با کاهش نور متمرکز و گزارش خطا از طریق پروتکل DALI بود. این پروژه به کانکتورهایی نیاز داشت که قادر به حمل سیگنال‌های کنترل برق و DALI در یک کابل واحد باشند که پیچیدگی نصب و هزینه کابل را کاهش می‌دهد. Reunion سری M16 را با پیکربندی هیبریدی 2+4 (2 پایه برق برای درایور LED، 4 پایه سیگنال برای DALI)، آب بندی IP67 و دسته کابل PUR از پیش مونتاژ شده عرضه کرد.بیش از 25000 کانکتور تحویل داده شد در سراسر پروژه پس از 2 سال کار در آب و هوای گرمسیری سنگاپور (رطوبت بالا، باران شدید)، پروژه گزارش داد.نرخ شکست کانکتور 0.01٪. مشتری طراحی هیبریدی 2+4 را برای امکان نصب تک کابلی، کاهش 35 درصدی زمان سیم کشی در مقایسه با نصب برق/سیگنال جداگانه قبلی، اعتبار می بخشد.
| گواهینامه | دامنه |
| ISO 9001:2015 | مدیریت کیفیت – طراحی، تولید و خدمات پس از فروش. |
| ISO 14001:2015 | مدیریت زیست‌محیطی - کاهش زباله و شیوه‌های پایدار تأیید شده |
| ISO 13485:2016 | مدیریت کیفیت تجهیزات پزشکی - قابل استفاده برای M16 مورد استفاده در تجهیزات تشخیصی یا نظارتی. |
| UL به رسمیت شناخته شد | گواهی ایمنی در سطح اجزا برای بازارهای آمریکای شمالی. |
| RoHS | محدودیت مواد خطرناک - مطابقت با دستورالعمل اتحادیه اروپا. |
خط تولید کانکتور ال ای دی M16 Reunion تحت کنترل های دقیق فرآیند عمل می کند. آب بندی IP67 در هر دسته تولیدی از طریق آزمایش غوطه وری واقعی تأیید می شود. سوابق آزمایش، گواهی مواد و گزارش‌های بازرسی برای هر دسته نگهداری می‌شوند و از ممیزی‌های کیفیت شما و الزامات اسناد مشتری پشتیبانی می‌کنند.
پیکربندی هیبریدی 2+4 به طور خاص برای آن ارزشمند استسیستم های روشنایی LED هوشمند که در آن هر دو سیگنال قدرت و کنترل مورد نیاز است:
2 پایه پاور جریان بالا (10A) را در 250 ولت برای درایور LED ارائه می دهد.
4 پین سیگنال سیگنال های کنترل ولتاژ پایین (به عنوان مثال، DALI، DMX، کاهش نور 0-10 ولت، یا داده های RS-485) را حمل کنید.
با ترکیب هر دو در یک کانکتور، نیاز به کابل‌های برق و سیگنال مجزا را از بین می‌برید و زمان نصب، هزینه کابل و فضای پانل را کاهش می‌دهید. این امر به ویژه برای روشنایی هوشمند خیابان، جایی که لامپ ها اغلب از هم فاصله دارند بسیار ارزشمند است و اجرای یک کابل هیبریدی به طور قابل توجهی مقرون به صرفه تر از اجرای کابل های برق و کنترل جداگانه است.
بله - پیکربندی هیبریدی 2+4 فراهم می کند4 کنتاکت سیگنال مستقل، اجازه می دهد تا چندین پروتکل در یک کانکتور حمل شوند. به عنوان مثال:
دالی به 2 سیم (داده + زمین) نیاز دارد.
DMX(RS-485) به 3 سیم (data+، data-، ground) نیاز دارد.
کاهش نور 0-10 ولت به 2 سیم (کم نور + زمین) نیاز دارد.
با 4 پین سیگنال، می توانید از DALI (2 پین) + یک کانال کنترل اضافی یا یک پیاده سازی کامل DMX (3 پین) + یک یدکی پشتیبانی کنید. برای برنامه‌هایی که به خطوط سیگنال بیشتری نیاز دارند (مانند کنترل رنگ سفید قابل تنظیم + RGB)، توصیه می‌کنیم از پیکربندی‌های 5، 6 یا 8 پین استفاده کنید. تیم مهندسی ما می تواند به شما کمک کند تا پیکربندی پین بهینه را برای الزامات پروتکل خاص خود انتخاب کنید.
برای دستیابی و حفظ آب بندی IP67/IP68 در تاسیسات LED در فضای باز، Reunion توصیه می کند:
گشتاور جفت گیری– مهره کوپلینگ را با دست محکم کنید تا حلقه O با سطح پانل تماس پیدا کند، سپس گشتاور اضافی اعمال کنید.0.6-0.8 نیوتن متربا استفاده از آچار گشتاور از 1.0 نیوتن متر تجاوز نکنید.
بازرسی اورینگ– اگر تغییر شکل، ترک خوردگی یا سخت شدن قابل مشاهده است، حلقه O را تعویض کنید.
برنامه تعویض- برای نصب ال ای دی در فضای باز (دوچرخه حرارتی روزانه، قرار گرفتن در معرض اشعه ماوراء بنفش، باران)، حلقه های O را هر 2 تا 3 سال به عنوان بخشی از نگهداری پیشگیرانه تعویض کنید.
شعاع خم شدن کابل- حداقل شعاع خمش را حفظ کنیدقطر کابل 5× در ورودی کانکتور برای جلوگیری از فشار روی مهر و موم کابل.
جهت کابل– برای نصب در فضای باز، خروجی کابل را به سمت پایین هدایت کنید تا از جمع شدن آب در نزدیکی رابط آب بند جلوگیری شود.
تمیز کردن– قبل از اتصال مجدد، قسمت بیرونی کانکتور را با مواد شوینده ملایم و آب تمیز کنید تا از آسیب رساندن زباله به آب بندی جلوگیری شود.
