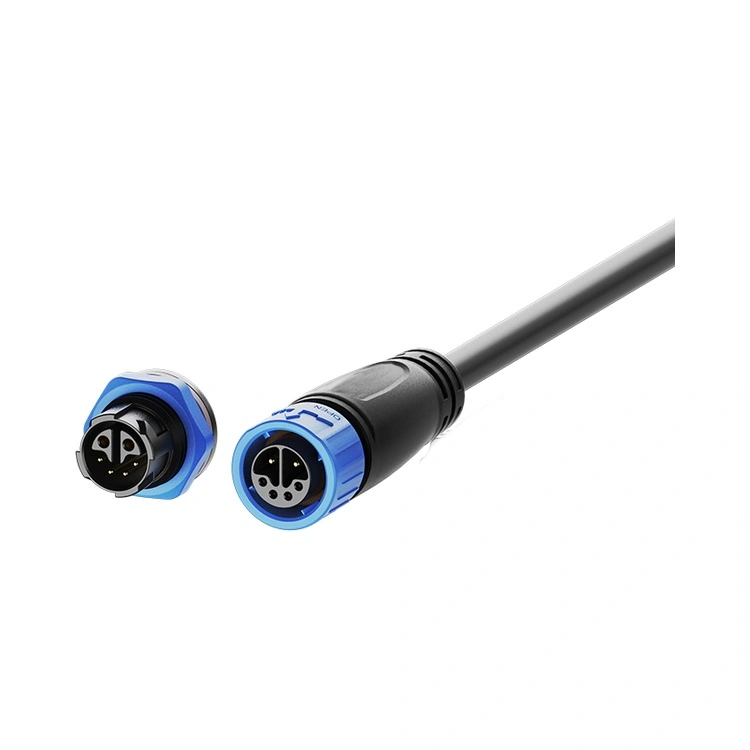

کانکتور ضد آب سری M16 اتصال صنعتی میان رده Reunion است که برای پر کردن شکاف بین کانکتورهای فشرده M12 و کانکتورهای برق بزرگتر M20/M25 طراحی شده است. این کانکتور دایره ای رزوه ای دارای گواهی استانداردهای آب بندی IP67/IP68، یک رابط 16 میلی متری قوی را با حفاظت از محیط زیست مناسب برای محیط های شستشو، تاسیسات در فضای باز، و تجهیزات صنعتی با نیازهای برق متوسط ترکیب می کند.

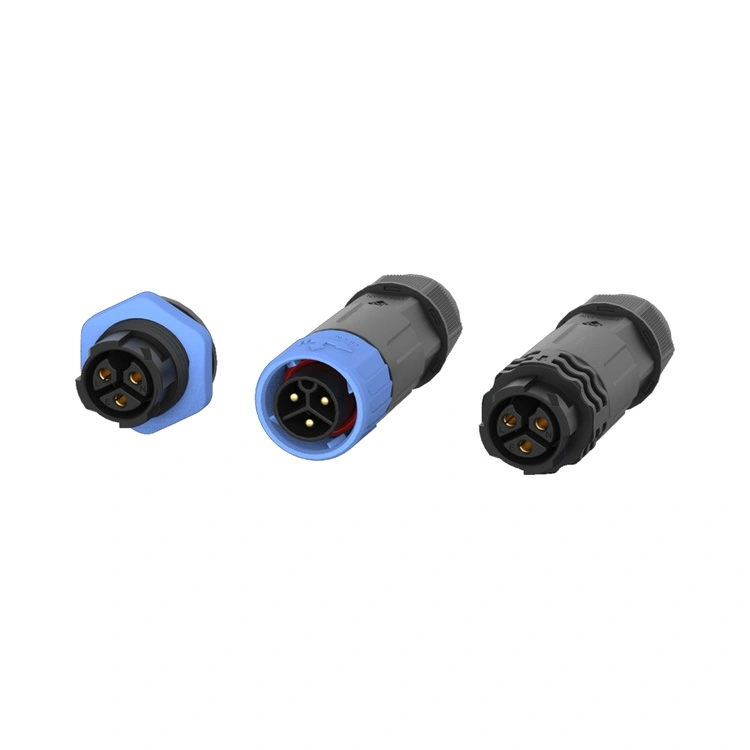

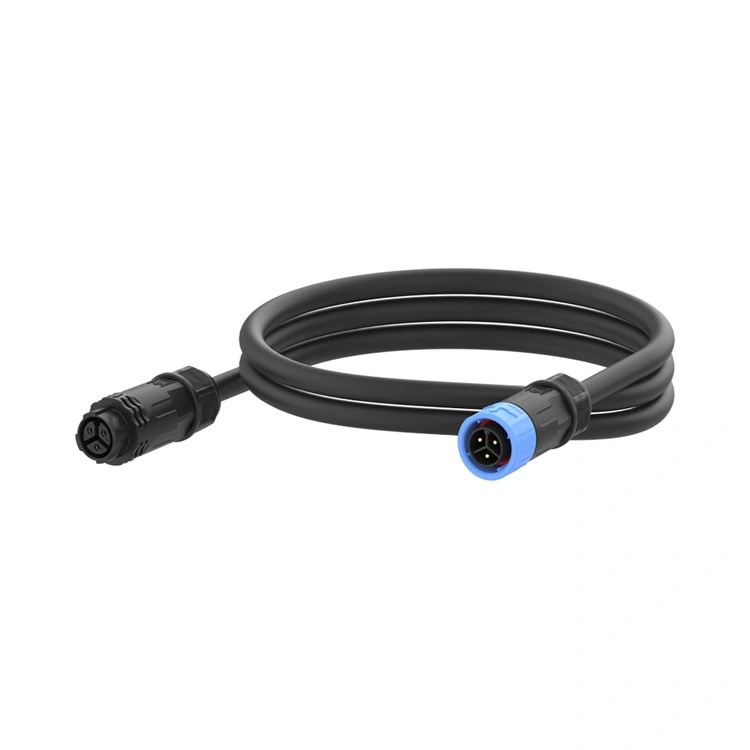

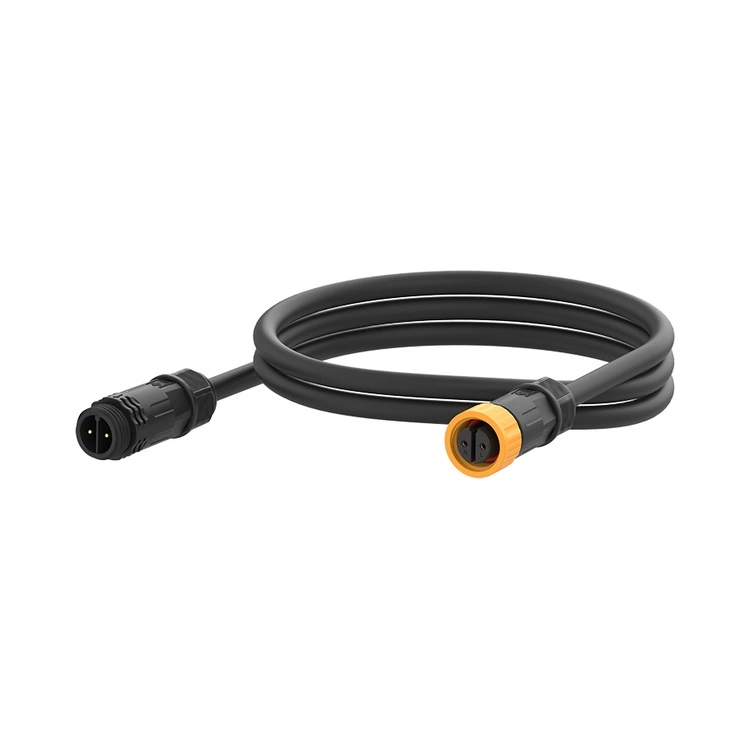

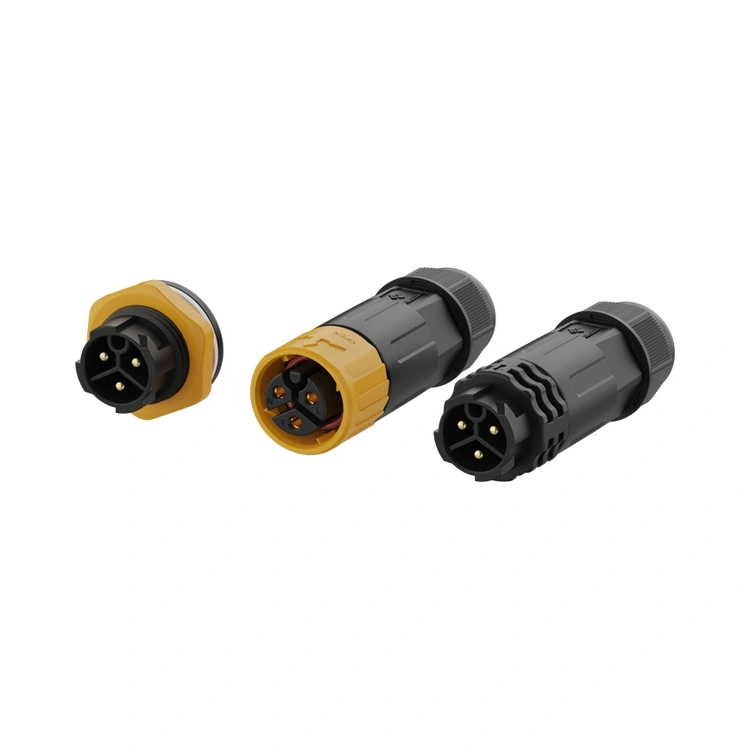

کنتاکت‌ها از برنج با روکش طلای انتخابی ماشینکاری می‌شوند، که مقاومت تماسی کم و سمور را در صدها دوره جفت‌گیری حفظ می‌کند. Reunion سری M16 را از طریق یک فرآیند یکپارچه عمودی تولید می کند - از ماشینکاری دقیق تا مونتاژ خودکار و آزمایش 100٪ الکتریکی. سری M16 که در نسخه های نصب شده روی پنل و کابل، با پایانه های لحیم کاری یا PCB موجود است، با طراحی های مختلف تجهیزات سازگار است. برای مهندسانی که به کانکتوری نیاز دارند که ظرفیت جریان بیشتری نسبت به M12 ارائه می‌کند، اما به شکلی فشرده است، این کانکتور یک راه‌حل اتصال متقابل مطمئن و مهر و موم شده را ارائه می‌کند.
| ویژگی | بهره مند شوند |
| آب بندی محیطی IP67/IP68 | در برابر گرد و غبار، غوطه ور شدن موقت، و غوطه ور شدن طولانی مدت مقاومت می کند - قابل اطمینان برای شستشو، نصب در فضای باز و دریایی. |
| تنظیمات 2 تا 8 پین | از اتصالات برق ساده، چند سیگنال و برنامه های سیگنال قدرت ترکیبی پشتیبانی می کند. |
| گزینه Hybrid 2+4 Pin | برق (2 پین، 10 آمپر) و سیگنال (4 پین، 3 آمپر) را در یک کانکتور ترکیب می کند - تعداد کابل ها و فضای پانل را کاهش می دهد. |
| رتبه بندی فعلی تا 15A | بارهای توان متوسط را کنترل می کند - مناسب برای موتورها، محرک ها و روشنایی LED. |
| مکانیسم قفل رزوه ای | جفت گیری مقاوم در برابر ارتعاش - از سست شدن ناشی از حرکت ماشین آلات و چرخه حرارتی جلوگیری می کند. |
| اطلاعات تماس برنجی با روکش طلا | مقاومت کم در تماس (≤3mΩ) و حفاظت در برابر خوردگی - عملکرد را در محیط های مرطوب حفظ می کند. |
| محفظه PA66 با دمای بالا | عملکرد -40 درجه سانتیگراد تا +105 درجه سانتیگراد - دمای شدید صنعتی و فضای باز را پوشش می دهد. |
| پارامتر | 2 پین | 3 پین | 4 پین | 5 پین | 6 پین | 7 پین | 8 پین | 2+4 پین |
| رتبه بندی ولتاژ | 250 ولت | 250 ولت | 250 ولت | 250 ولت | 125 ولت | 50 ولت | 50 ولت | 250 ولت + 50 ولت |
| رتبه بندی فعلی | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| بخش سیم | 0.75-1.5 میلی متر مربع | 0.75-1.5 میلی متر مربع | 0.5-1.0mm² | 0.5-1.0mm² | 0.25-0.5mm² | 0.25-0.5mm² | 0.25-0.5mm² | 1.5/0.5mm² |
دمای کارکرد: 40- تا 105+ درجه سانتی گراد
رتبه حفاظتی: IP67 / IP68 (همراه)
جنس بدنه: ترموپلاستیک با دمای بالا
مواد تماس: آلیاژ مس با روکش طلا
مقاومت تماس: ≤3mΩ
چرخه جفت گیری: ≥500
رتبه اشتعال پذیری: UL 94 V-0
همه مواد مطابق با RoHS
| جنبه | Reunion سری M16 | برندهای پرمیوم اروپایی M16 | M16 بدون مارک ارزان قیمت |
| قیمت | قیمت مناسب حجم | 3-4× بالاتر | از قبل ارزان تر |
| رتبه بندی آب بندی | IP67/IP68 - استاندارد | IP67 معمولی | ادعاهای تایید نشده |
| رتبه بندی فعلی | تا 15A | تا 15A معمولی | متغیر |
| Pin Options | 2 ~ 8 پین به علاوه هیبریدی 2 + 4 پین | محدوده محدود | انتخاب ناقص |
| 100% تست برق | هر واحد | مبتنی بر نمونه | تصادفی یا هیچ |
| قابلیت ردیابی | ERP قابل ردیابی از رزین تا کانکتور نهایی | بله | هیچ کدام |
| زمان سرب | 10-17 روز | 4-8 هفته | غیر قابل پیش بینی |
| سفارشی سازی MOQ | کم (100 قطعه) | بالا (500+) | ارائه نشده است |
| پشتیبانی فنی | پاسخگویی 24 ساعته تیم مهندسی 10 نفره | خوبه ولی کندتر | محدود |
| گواهینامه های ISO | 9001, 14001, 13485 | معمولا 9001 | به طور معمول هیچ کدام |
| گواهینامه | دامنه |
| ISO 9001:2015 | مدیریت کیفیت – طراحی، تولید و خدمات پس از فروش. |
| ISO 14001:2015 | مدیریت زیست‌محیطی - کاهش زباله و شیوه‌های پایدار تأیید شده |
| ISO 13485:2016 | مدیریت کیفیت تجهیزات پزشکی - قابل استفاده برای M16 مورد استفاده در تجهیزات تشخیصی یا نظارتی. |
| UL به رسمیت شناخته شد | گواهی ایمنی در سطح اجزا برای بازارهای آمریکای شمالی. |
| RoHS | محدودیت مواد خطرناک - مطابقت با دستورالعمل اتحادیه اروپا. |
خط تولید M16 Reunion تحت کنترل های دقیق فرآیند عمل می کند. آب بندی IP67/IP68 در هر دسته تولیدی از طریق آزمایش غوطه وری واقعی تأیید می شود. سوابق آزمایش، گواهی مواد و گزارش‌های بازرسی برای هر دسته نگهداری می‌شوند و از ممیزی‌های کیفیت شما و الزامات اسناد مشتری پشتیبانی می‌کنند.
پیکربندی هیبریدی 2+4 دو کنتاکت برق (با رتبه 10A، 250 ولت) و چهار کنتاکت سیگنال (دارای رتبه 3A، 50V) را در یک محفظه کانکتور ترکیب می‌کند. این طراحی مزایای قابل توجهی دارد:
تعداد کابل‌ها را کاهش می‌دهد – به جای استفاده از کابل‌های برق و سیگنال جداگانه، یک کابل هر دو را حمل می‌کند.
فضای پانل را صرفه جویی می کند - یک بریدگی پانل جایگزین دو صفحه می شود.
نصب را ساده می‌کند – به جای دو، یک اتصال دهنده برای جفت شدن.
کاربردهای معمولی شامل درایوهای موتور (پاور + بازخورد رمزگذار)، لامپ های LED (پاور + کنترل DALI) و سنسورهای صنعتی است که هم به برق و هم به داده نیاز دارند. اگر دستگاه شما به بیش از 4 آمپر برای برق نیاز دارد و همچنین سیگنال های ولتاژ پایین را حمل می کند، هیبرید 2+4 اغلب کارآمدترین راه حل است.
هر دو رتبه بندی در یک طراحی کانکتور موجود هستند، اما تفاوت عملی این است:
IP67 - محافظت شده در برابر غوطه ور شدن موقت (1 متر به مدت 30 دقیقه). مناسب برای اکثر برنامه های در فضای باز و شستشو.
IP68 - محافظت شده در برابر غوطه ور شدن مداوم (عمق و مدت زمان مشخص شده توسط مشتری). مناسب برای تاسیسات دریایی، سنسور غوطه ور، و تاسیسات مستعد سیل.
استاندارد M16 Reunion دارای استاندارد IP67 است. برای IP68، ما از مواد O-ring بهبود یافته و قالب گیری اختیاری استفاده می کنیم. عمق و مدت غوطه وری مورد انتظار خود را مشخص کنید (به عنوان مثال، "IP68، 2 متر برای 24 ساعت") و تیم مهندسی ما مناسب بودن را تایید می کند.
برای دستیابی و حفظ آب بندی IP67، Reunion توصیه می کند:
گشتاور جفت گیری – مهره اتصال را با دست ببندید تا حلقه O با سطح پانل تماس پیدا کند، سپس با استفاده از آچار گشتاور، گشتاور اضافی 0.6-0.8 نیوتن متر را اعمال کنید. از 1.0 نیوتن متر تجاوز نکنید.
بازرسی اورینگ - اگر تغییر شکل، ترک خوردگی یا سخت شدن قابل مشاهده است، حلقه اورینگ را تعویض کنید.
برنامه تعویض – سالانه برای برنامه های شستشوی روزانه؛ هر 2-3 سال برای محیط های صنعتی استاندارد.
شعاع خمیدگی کابل - حداقل قطر کابل 5× را در ورودی کانکتور حفظ کنید.
جهت گیری – برای کاربردهای خارج از منزل/شستشو، کابل را به سمت پایین خارج کنید.
