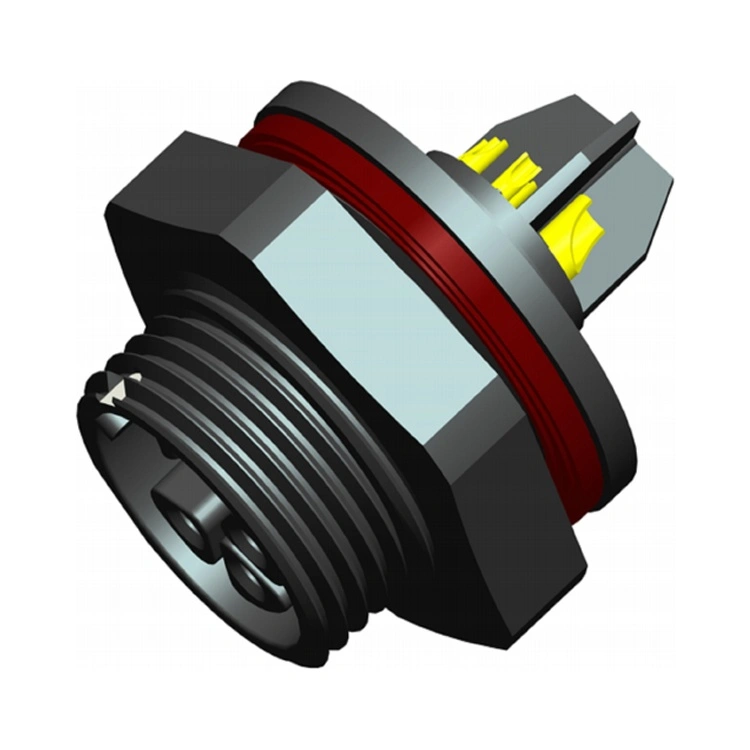

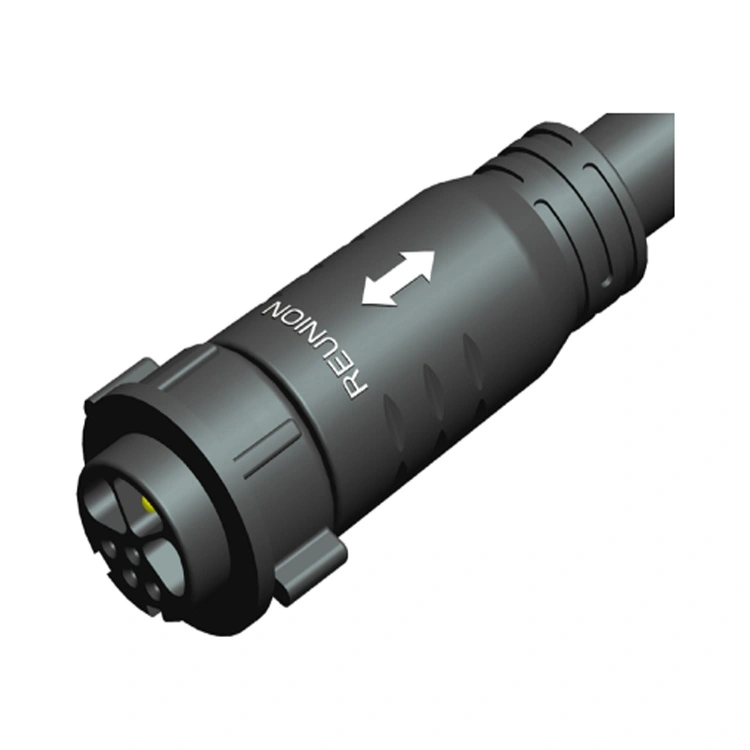

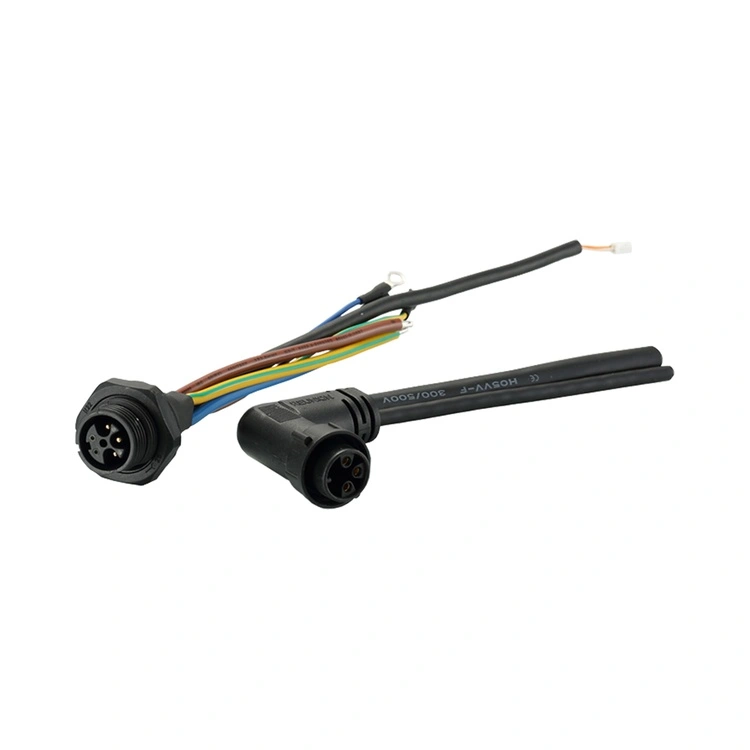

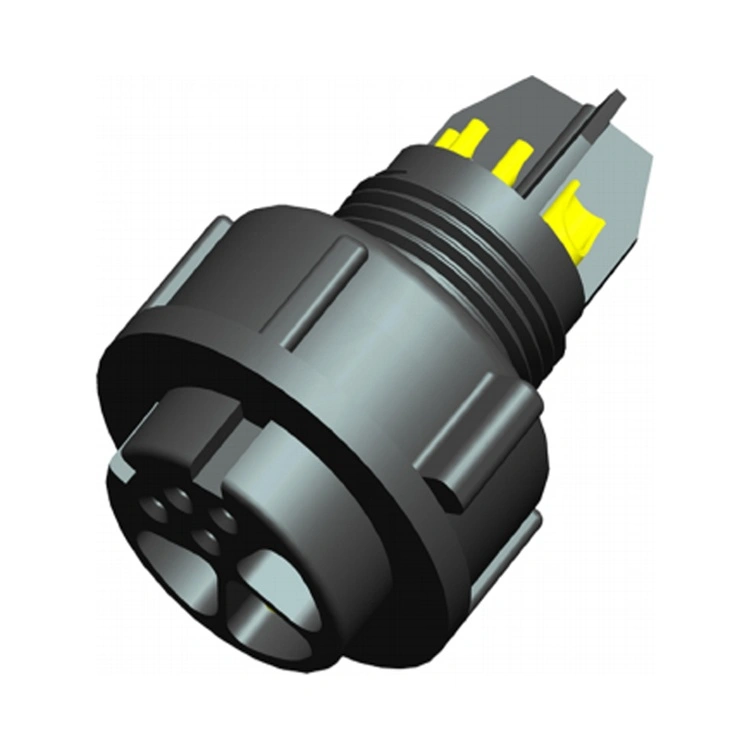

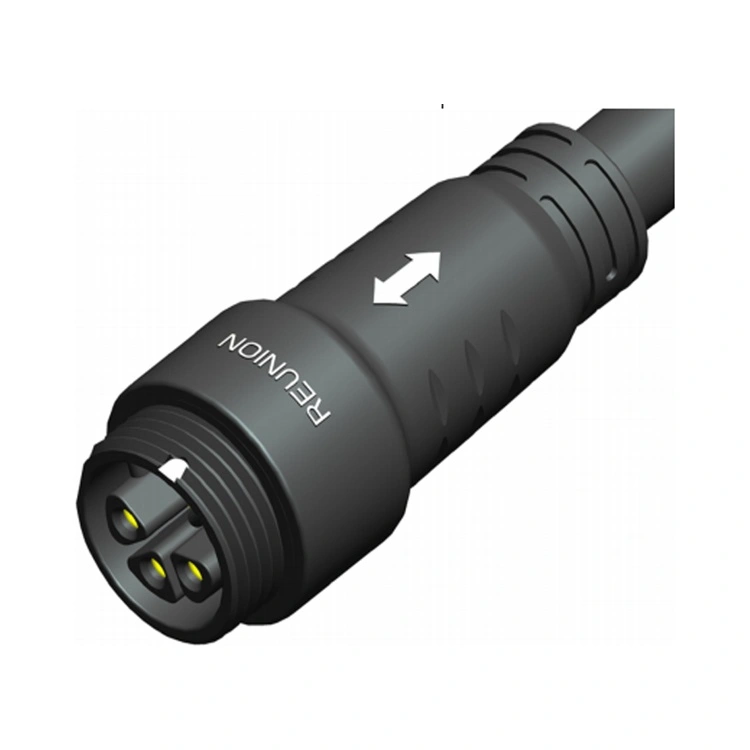

کانکتور هیبریدی Power & Signal سری M راه حل یکپارچه اتصال Reunion برای برنامه هایی است که هم نیاز به انتقال نیرو و هم داده در یک محفظه جمع و جور دارند. این کانکتور مکانیسم محکم آب بندی محیطی و قفل رزوه ای سری M را با پیکربندی های تماس سیگنال قدرت هیبریدی ترکیب می کند که نیاز به کابل های برق و سیگنال جداگانه را از بین می برد.
کنتاکت های برق برای اتصالات ایمن و کم مقاومت با گیج های سیم تا 14 AWG طراحی شده اند، در حالی که کنتاکت های سیگنال به گونه ای محافظت می شوند که تداخل را به حداقل برسانند. Reunion سری M را از طریق یک فرآیند یکپارچه عمودی تولید می کند - از ماشینکاری دقیق تا مونتاژ خودکار و آزمایش 100٪ الکتریکی. برای مهندسانی که تجهیزات صنعتی فشرده، رباتیک یا سیستم‌های خودکار را طراحی می‌کنند، این کانکتور راه‌حلی قابل اعتماد و کارآمد ارائه می‌کند که پیچیدگی سیم‌کشی و نیاز به فضای پانل را کاهش می‌دهد.
| ویژگی | بهره مند شوند |
| برق و سیگنال در یک کانکتور | انتقال نیرو (تا 22 آمپر) و انتقال سیگنال را در یک رابط واحد ترکیب می کند - فضای پانل، تعداد کابل ها و زمان نصب را کاهش می دهد. |
| آب بندی محیطی IP67 | مقاوم در برابر گرد و غبار و محافظت در برابر غوطه ور شدن موقت - قابل اطمینان برای محیط های صنعتی، شستشو و بیرون از منزل. |
| مکانیسم قفل رزوه ای | جفت گیری مقاوم در برابر لرزش - از قطع شدن تصادفی در برنامه های با لرزش بالا جلوگیری می کند. |
| تنظیمات سیگنال قدرت چندگانه | سری 1M 2+4Pin، 7Pin و 9Pin سری 2M 3+2، 3+4Pin، و 9Pin — با نیازهای مختلف برق و سیگنال سازگار می شود. |
| مخاطبین با روکش طلا | مقاومت کم در برابر تماس و محافظت در برابر خوردگی - عملکرد را در صدها دوره جفت گیری حفظ می کند. |
| -40 درجه سانتیگراد تا +105 درجه سانتیگراد عملکرد | محدوده دمایی وسیع شرایط شدید صنعتی و فضای باز را پوشش می دهد. |
| گزینه های خاتمه انعطاف پذیر | لحیم کاری، لحیم کاری غوطه ور، و PCB - با روش های مختلف مونتاژ سازگار است. |
| پارامتر | سری 1M | سری 2M |
| تنظیمات تماس | 2+4 پین، 7 پین، 8 پین | 3+2 پین، 3+4 پین، 9 پین |
| جریان برق | 12A | 22A |
| ولتاژ برق | 250 ولت | 800 ولت |
| جریان سیگنال | 6A | 9A |
| ولتاژ سیگنال | تا 50 ولت AC/DC | |
| مقاومت عایق | ≥2000MΩ | ≥2000MΩ |
| چرخه های جفت گیری | ≥1000 بار | ≥1000 بار |
| دمای عملیاتی | -40 درجه سانتی گراد ~ 105+ درجه سانتی گراد | -40 درجه سانتی گراد ~ 105+ درجه سانتی گراد |
| رتبه حفاظتی | IP67 (شرایط جفت شده) | IP67 (شرایط جفت شده) |
| مصالح مسکن | PA6 | PA6 |
| مواد تماس | آلیاژ مس با آبکاری طلا | آلیاژ مس با آبکاری طلا |
کانکتور هیبریدی پاور و سیگنال سری M در صنایعی به کار می رود که در آن اتصال ترکیبی سیگنال قدرت، طراحی تجهیزات را ساده کرده و پیچیدگی نصب را کاهش می دهد.
رباتیک – قدرت موتور + بازخورد رمزگذار، قدرت ابزار پایانی + سیگنال‌های حسگر.
اتوماسیون صنعتی – قدرت محرک + بازخورد موقعیت، کنترل سوپاپ + نظارت بر وضعیت.
دستگاه‌های پزشکی – قدرت پمپ + سیگنال‌های حسگر جریان، توان تجهیزات تشخیصی + داده‌ها.
روشنایی LED – درایورهای LED پرقدرت + سیگنال‌های کنترلی DALI/DMX.
سنسورهای صنعتی - قدرت حسگر + ارتباط IO-Link.
تولید خودرو – قدرت تجهیزات خط مونتاژ + سیگنال‌های کنترل.
انرژی‌های تجدیدپذیر – نیروی ردیاب خورشیدی + بازخورد موقعیت.
| گواهینامه | دامنه |
| ISO 9001:2015 | مدیریت کیفیت – طراحی، تولید و خدمات پس از فروش. |
| ISO 14001:2015 | مدیریت زیست‌محیطی - کاهش زباله و شیوه‌های پایدار تأیید شده |
| ISO 13485:2016 | مدیریت کیفیت دستگاه های پزشکی — قابل استفاده برای سری M که در تجهیزات تشخیصی یا نظارتی استفاده می شود. |
| UL به رسمیت شناخته شد | گواهی ایمنی در سطح اجزا برای بازارهای آمریکای شمالی. |
| RoHS | محدودیت مواد خطرناک - مطابقت با دستورالعمل اتحادیه اروپا. |
خط تولید سری M Reunion تحت کنترل های دقیق فرآیند عمل می کند. آب بندی IP67 در هر دسته تولیدی از طریق آزمایش غوطه وری واقعی تأیید می شود. سوابق آزمایش، گواهی مواد، و گزارش های بازرسی برای هر دسته نگهداری می شود.
هر دو کانکتور قدرت و سیگنال را در یک رابط واحد ترکیب می کنند، اما نیازهای برنامه های مختلف را برآورده می کنند:

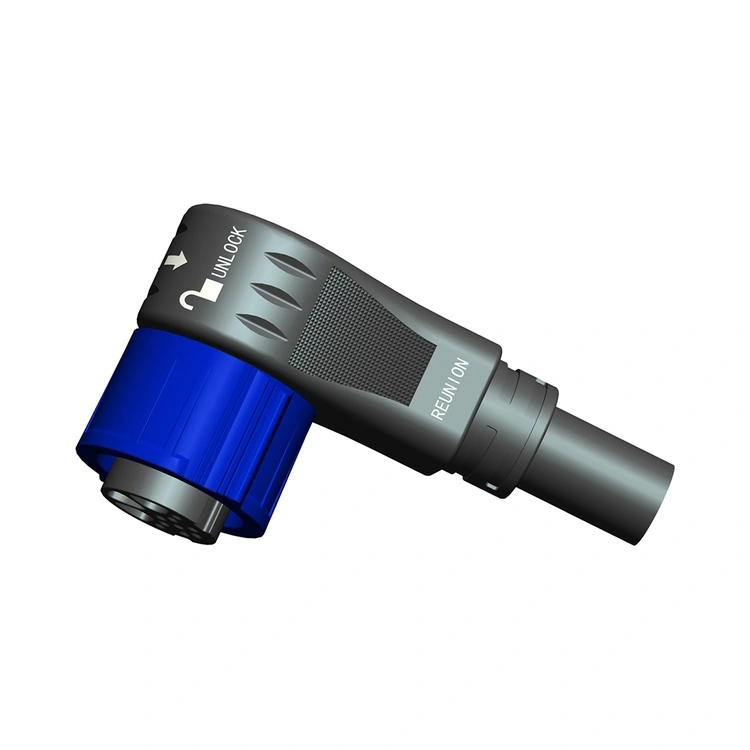

| جنبه | سری M هیبریدی | سری X هیبریدی |
| مکانیسم قفل | سیستم قفل رزوه ای | سیستم قفل چرخشی سریع |
| آب بندی | IP67 (استاندارد) | IP67 (استاندارد) |
| رتبه بندی قدرت | تا 22A | تا 30A |
| اندازه پوسته | سری 1M، 2M | سری 1X، 3X |
| کاربرد اولیه | صنعتی، رباتیک، روشنایی LED، | تجهیزات تست، رباتیک، باتری، انرژی، صفحه نمایش LED |
