چرا کانکتور فشار کش فلزی سری S یک انتخاب هوشمندانه برای تجهیزات فشرده و با قابلیت اطمینان بالا است؟

خلاصه مقاله:راکانکتور فشار کش فلزی سری Sترکیبی از ساختار فشرده، قفل فشاری ایمن، محافظ کامل EMC و تنظیمات تماس انعطاف پذیر برای تجهیزاتی که قابلیت اطمینان اتصال و فضای نصب محدود اهمیت دارد. توسعه یافته توسطاتحاد مجدداین سری برای تجهیزات پزشکی، ابزار تست و اندازه گیری، فناوری پوشیدنی و سیستم های الکترونیکی قابل حمل طراحی شده است. با اندازه‌های پوسته 0 تا 2، گزینه‌های تماس متعدد، بیش از 5000 چرخه جفت‌گیری، و محدوده دمایی تا 45- درجه سانتی‌گراد، تعادل عملی بین کوچک‌سازی، دوام و عملکرد الکتریکی را فراهم می‌کند.

فهرست مطالب

1. کانکتور فشار کش فلزی سری S چیست؟
2. مزایای اصلی سری S چیست؟
3. مشخصات فنی کلیدی چیست؟
4. کانکتور فشار کش فلزی سری S در کجا استفاده می شود؟
5. مهندسان چگونه باید کانکتور مناسب را انتخاب کنند؟
6. چگونه می توان سری S را سفارشی کرد؟
7. چگونه Reunion کیفیت محصول را کنترل می کند؟
8. سوالات متداول

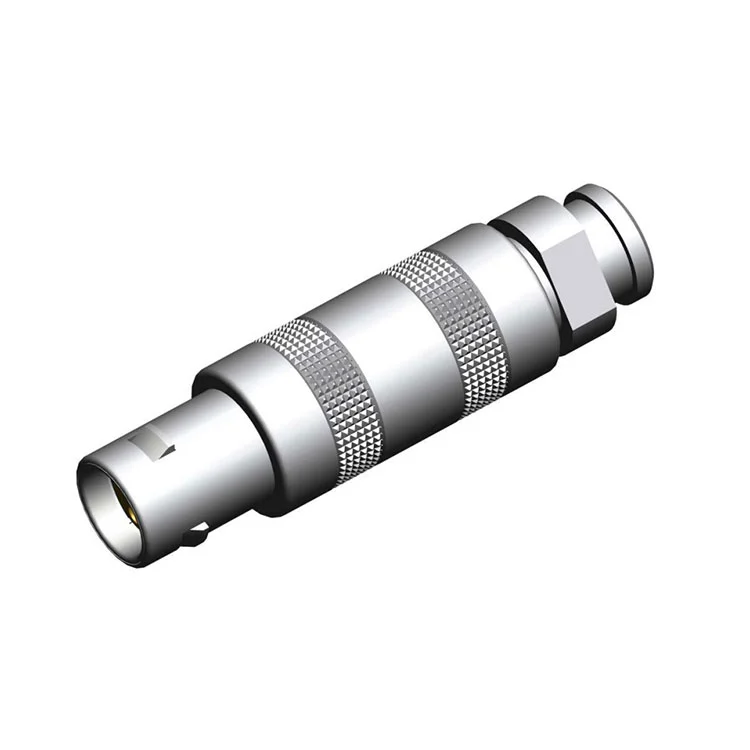

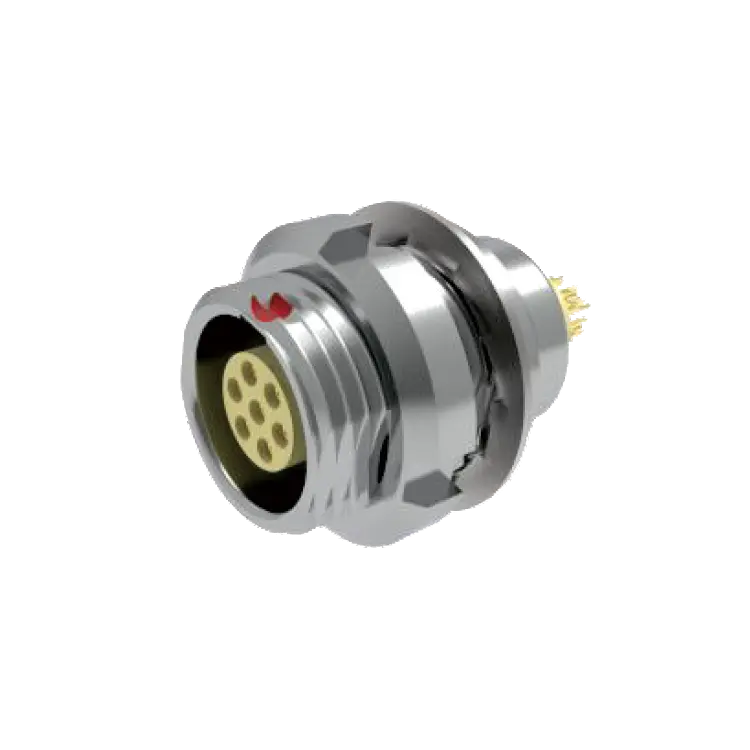

کانکتور فشار کش فلزی سری S چیست؟

راکانکتور فشار کش فلزی سری Sیک کانکتور دایره ای جمع و جور است که برای کاربردهایی که نیاز به اتصالات الکتریکی قابل اعتماد در فضاهای نصب محدود دارند توسعه یافته است. برخلاف کانکتورهای رزوه ای معمولی، مکانیزم خود گیره فشاری آن امکان جفت گیری و جفت نشدن سریع را فراهم می کند، در حالی که در صورت برقراری ارتباط مناسب، بازخورد لمسی و شنیداری را ارائه می دهد.

اتحاد مجدد سری S را برای تجهیزات قابل حمل و با فضای محدود قرار می دهد که اندازه کانکتور، قابلیت اطمینان مکانیکی، محافظ و سهولت کار بر طراحی سیستم تأثیر می گذارد. ساختار فلزی آن استحکام مکانیکی و محافظ الکترومغناطیسی 360 درجه را فراهم می کند، در حالی که مشخصات باریک آن به حداقل رساندن بیرون زدگی از پانل تجهیزات کمک می کند.

این سری در چندین اندازه پوسته و پیکربندی تماس موجود است. بسته به پیکربندی، مهندسان می توانند پایان لحیم کاری یا PCB را برای مطابقت با الزامات مختلف مونتاژ انتخاب کنند. این انعطاف‌پذیری کانکتور را برای نمونه‌های اولیه فشرده و تجهیزات حرفه‌ای تولید شده با حجم مناسب می‌سازد.

مزایای اصلی سری S چیست؟

انتخاب اتصال دهنده به ندرت بر اساس یک مشخصات واحد است. برای تجهیزات الکترونیکی قابل حمل و تجهیزات حرفه ای، طراحان معمولاً باید فضای نصب، امنیت اتصال، یکپارچگی سیگنال، دوام و الزامات ساخت را متعادل کنند. سری S از طریق چندین ویژگی طراحی به این عوامل می پردازد.

ساختار فشرده و سبک

طراحی با مشخصات پایین، مقدار محفظه رابط را که فراتر از سطح نصب است، کاهش می دهد. این به ویژه در ابزارهای دستی و شاسی های جمع و جور که هر میلی متر از فضای پانل اهمیت دارد بسیار ارزشمند است.

قفل کردن سریع فشاری

مکانیزم خود قفل از عملکرد سریع با یک دست پشتیبانی می کند. یک کلیک شنیدنی و بازخورد لمسی به اپراتورها کمک می کند تا تعامل موفق را شناسایی کنند، که مخصوصاً زمانی مفید است که کانکتورها باید در موقعیت های محدود یا محدود بصری نصب شوند.

محافظ 360 درجه EMC

محفظه تمام فلزی محافظ الکترومغناطیسی مداوم در اطراف رابط اتصال ایجاد می کند. مشخصات منتشر شده نشان دهنده تضعیف بیش از 60 دسی بل در 100 مگاهرتز است که این سری را برای تجهیزاتی مناسب می کند که تداخل الکترومغناطیسی می تواند بر سیگنال های حساس تأثیر بگذارد.

دوام جفت گیری بالا

سری S برای اتصال و قطع مکرر با دوام بیش از 5000 چرخه جفت سازی طراحی شده است. این برای تجهیزات آزمایشی، ابزار پزشکی و سیستم‌های قابل حملی که اغلب سرویس‌دهی یا پیکربندی مجدد می‌شوند، مهم است.

• نصب پنل کم مشخصات
• عملیات فشاری-کششی خود قفل
• محفظه فلزی برای محافظ الکترومغناطیسی
• چندین اندازه پوسته و پیکربندی تماس
• بیش از 5000 چرخه جفت گیری
• گزینه های دمای عملیاتی از -45 درجه سانتیگراد تا +125 درجه سانتیگراد

مشخصات فنی کلیدی چیست؟

قبل از ادغام یک اتصال دهنده دایره ای در یک محصول جدید، درک مشخصات الکتریکی و مکانیکی ضروری است. مشخصات زیر پیکربندی منتشر شده سری S را خلاصه می کند.

رتبه‌بندی‌های واقعی همیشه باید بر اساس پیکربندی کانکتور خاص، اندازه تماس، روش پایان و شرایط عملیاتی مورد نظر قبل از صلاحیت محصول نهایی تأیید شوند.

کانکتور فشار کش فلزی سری S در کجا استفاده می شود؟

ترکیبی از ابعاد جمع و جور، قفل سریع، محافظ و دوام مکانیکی، سری S را برای تجهیزاتی که نیاز به اتصال مکرر دارند و در عین حال ردپای کلی کمی دارند، مناسب می‌سازد.

تجهیزات پزشکی و تشخیصی

سیستم های سونوگرافی قابل حمل، مانیتورهای بیمار، پالس اکسی متر، تجهیزات الکتروسرجری و ابزارهای تشخیصی می توانند از اتصال دهنده های فشرده ای بهره مند شوند که در طول جابجایی و سرویس تجهیزات ایمن باقی می مانند. قابلیت اطمینان کانکتور به ویژه زمانی مهم است که سیگنال های الکتریکی باید در طول استفاده مکرر پایدار بمانند.

تجهیزات تست و اندازه گیری

اسیلوسکوپهای دستی، مولتی مترها، تحلیلگرهای منطقی، تجهیزات کالیبراسیون و ابزارهای تست محیطی اغلب به رابط های خارجی فشرده نیاز دارند. مکانیزم فشار کش می تواند تغییرات مکرر اتصال را ساده کند در حالی که پوسته فلزی به محافظت از سیگنال های حساس در برابر تداخل الکترومغناطیسی کمک می کند.

فناوری پوشیدنی و قابل حمل

اسکلت‌های بیرونی صنعتی، سیستم‌های مانیتورینگ پوشیدنی، تجهیزات نصب شده روی سر، و سایر لوازم الکترونیکی قابل حمل می‌توانند با محدودیت‌های فضایی و وزنی سخت مواجه شوند. هنگامی که رابط های بزرگتر معمولی مناسب نیستند، یک رابط دایره ای باریک گزینه دیگری را در اختیار طراحان قرار می دهد.

تجهیزات صوتی و تصویری حرفه ای

ضبط‌کننده‌های قابل حمل، دوربین‌های پخش، فرستنده‌های بی‌سیم و تجهیزات حرفه‌ای مرتبط ممکن است به کانکتورهایی نیاز داشته باشند که بتوانند در برابر دست زدن‌های مکرر مقاومت کنند. یک رابط با قفل سریع می‌تواند قابلیت استفاده در میدان را بدون تکیه بر فرآیند جفت‌گیری طولانی رشته‌ای بهبود بخشد.

مهندسان چگونه باید کانکتور مناسب را انتخاب کنند؟

انتخاب یک کانکتور باید با الزامات واقعی الکتریکی، مکانیکی، محیطی و نصبی تجهیزات شروع شود نه اینکه صرفاً کوچکترین مدل موجود را انتخاب کنید.

1. تعیین نیاز تماس:تعداد مدارهای برق و سیگنال مورد نیاز را شناسایی کنید و فضای کافی برای تغییرات طراحی آینده بگذارید.
2. بررسی رتبه های الکتریکی:ولتاژ و جریان عملیاتی را با مقادیر نامی کانکتور مقایسه کنید، گیج تماس و دما را در نظر بگیرید.
3. ارزیابی فضای موجود:اندازه پوسته، بریدگی پانل، عمق کانکتور، مسیریابی کابل و فاصله در اطراف رابط جفت را تأیید کنید.
4. فرکانس جفت گیری را در نظر بگیرید:برای تجهیزاتی که به طور مکرر سرویس می شوند، اتصالات طراحی شده برای چرخه های جفت گیری مکرر را اولویت بندی کنید.
5. بررسی شرایط محیطی:دما، لرزش، شوک، رطوبت، خوردگی و تداخل الکترومغناطیسی همگی می توانند بر انتخاب کانکتور تأثیر بگذارند.
6. روش خاتمه را تعریف کنید:تصمیم بگیرید که لحیم کاری، PCB یا پایان مونتاژ کابل به بهترین وجه با فرآیند تولید مطابقت دارد یا خیر.

برای پروژه های OEM، ارزیابی کانکتور همراه با مجموعه کابل، پوسته پشتی، کاهش فشار، ساختار پانل و طرح سیم کشی نیز مفید است. این رویکرد مسائل یکپارچه سازی را در مراحل بعدی تولید کاهش می دهد.

چگونه می توان سری S را سفارشی کرد؟

پلتفرم‌های تجهیزات مختلف اغلب به پیکربندی‌های کانکتور متفاوتی نیاز دارند. Reunion گزینه های سفارشی سازی را ارائه می دهد که به سری S اجازه می دهد تا با الزامات خاص مونتاژ مکانیکی و کابل سازگار شوند.

مجموعه‌های کابل سفارشی را می‌توان با طول‌ها، گیج‌ها، پیکربندی‌های محافظ و چکمه‌های کاهش فشار بیش از حد قالب‌گیری شده عرضه کرد. این می تواند با اجازه دادن به یک OEM برای منبع اتصال و مجموعه کابل آماده نصب به عنوان یک جزء یکپارچه، خرید را ساده کند.

چگونه Reunion کیفیت محصول را کنترل می کند؟

برای کانکتورهای حرفه ای، ساخت ثابت به اندازه طراحی اصلی محصول مهم است. Reunion states that its production process covers precision machining, surface treatment, contact stamping and plating, insert molding, assembly, electrical testing, mechanical testing, and packaging.

ابعاد مهم تولید از طریق ماشینکاری دقیق و نظارت بر فرآیند کنترل می شود. محصولات نهایی تحت بازرسی الکتریکی و مکانیکی از جمله مقاومت در برابر تماس، مقاومت عایق، مقاومت دی الکتریک، تداوم، نیروی جفت گیری و بررسی های بصری قرار می گیرند.

According to the product information, Reunion's quality system includes ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, UL Recognized status, and RoHS compliance. این شرکت همچنین بیان می کند که کانکتورهای سری S قبل از ارسال، 100٪ تست الکتریکی و مکانیکی دریافت می کنند.

برای خریداران OEM، این ترکیب از کنترل تولید، آزمایش، قابلیت ردیابی و پشتیبانی سفارشی‌سازی زمانی می‌تواند ارزشمند باشد که عملکرد رابط مستقیماً بر قابلیت اطمینان محصول نهایی تأثیر بگذارد.

سوالات متداول

چه چیزی سری S را از کانکتورهای رزوه ای معمولی متمایز می کند؟

تفاوت اصلی در مکانیزم خود قفل فشاری است. It allows the operator to mate and release the connector quickly without rotating a coupling nut, making it particularly convenient for portable equipment, blind-mating situations, and applications requiring frequent connection changes.

سری S چند چرخه جفت گیری را می تواند پشتیبانی کند؟

مشخصات منتشر شده بیش از 5000 عملیات جفت گیری را نشان می دهد. طول عمر واقعی می تواند به پیکربندی کانکتور، محیط عملیاتی، شرایط جفت گیری و شیوه های نگهداری بستگی داشته باشد.

آیا سری S برای تجهیزات پزشکی مناسب است؟

بله. این سری برای تجهیزات تشخیصی و درمانی پزشکی قرار گرفته است و Reunion بیان می کند که سیستم کیفیت آن شامل ISO 13485:2016 است. با این حال، دستگاه پزشکی کامل تمام شده مسئول الزامات نظارتی و ایمنی قابل اجرا خود است.

آیا Reunion می تواند مجموعه های کابل سفارشی را عرضه کند؟

بله. مجموعه‌های کابل را می‌توان بر اساس نوع کابل، گیج، طول، محافظ، مواد پوششی و طراحی کاهش فشار سفارشی کرد. گزینه‌ها شامل مواد کابل PVC، PUR، سیلیکون و PTFE با گیج‌هایی از 32AWG تا 20AWG است.

چه محدوده دمایی در دسترس است؟

محدوده استاندارد منتشر شده از -45 درجه سانتیگراد تا +125 درجه سانتیگراد است. مهندسان باید درجه حرارت کانکتور، پیکربندی تماس، کابل و مونتاژ را قبل از استفاده از آن در کاربردهای با دمای شدید تأیید کنند.

آیا می توان کانکتور را با آرم شرکت یا شماره قطعه سفارشی کرد؟

بله. Reunion حکاکی لیزری را به عنوان یک گزینه سفارشی‌سازی فهرست می‌کند و به مشتریان اجازه می‌دهد پوسته را با آرم، شماره قطعه، بارکد یا سایر اطلاعات شناسایی علامت‌گذاری کنند.

نتیجه گیری

کانکتور فشار کش فلزی سری S برای مهندسینی طراحی شده است که به یک راه حل اتصال فشرده، ایمن و بادوام بدون به خطر انداختن محافظ یا قابلیت سرویس نیاز دارند. مکانیزم قفل فشاری، ساختار فلزی، چندین اندازه پوسته، گزینه‌های ختم انعطاف‌پذیر و بیش از 5000 چرخه جفت‌گیری، آن را برای تجهیزات پزشکی، ابزارآزمایی، لوازم الکترونیکی قابل حمل، سیستم‌های پوشیدنی و کاربردهای صوتی و تصویری حرفه‌ای مناسب می‌سازد. اگر در حال توسعه محصول جدیدی هستید یا به دنبال یک اتصال دهنده جایگزین قابل اعتماد هستید، از صفحه محصول سری S Reunion بازدید کنید تا تنظیمات موجود و گزینه های تماس را بررسی کنید. برای مشخصات سفارشی، مجموعه های کابل، الزامات نصب شده، یا خرید حجم،با ما تماس بگیریدتا درخواست خود را با تیم مهندسی Reunion در میان بگذارید و راه حل مناسب را درخواست کنید.
