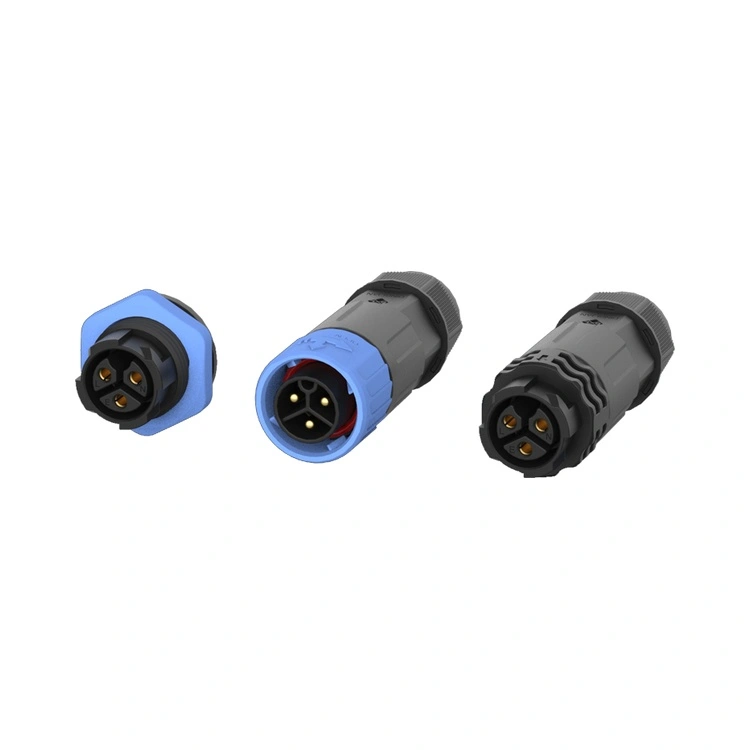

پوسته بیرونی از مواد ترموپلاستیک با کارایی بالا ساخته شده است و دارای درجه مقاومت در برابر آتش UL 94-V0 است. مقاوم در برابر خوردگی اسپری نمک، می تواند الزامات ضد آب نمایشگرهای LED در فضای باز و تجهیزات روشنایی LED و همچنین شرایط سخت کاری مانند مقاومت در برابر فرسایش اسیدی نمایشگرهای LED صنعتی را برآورده کند.

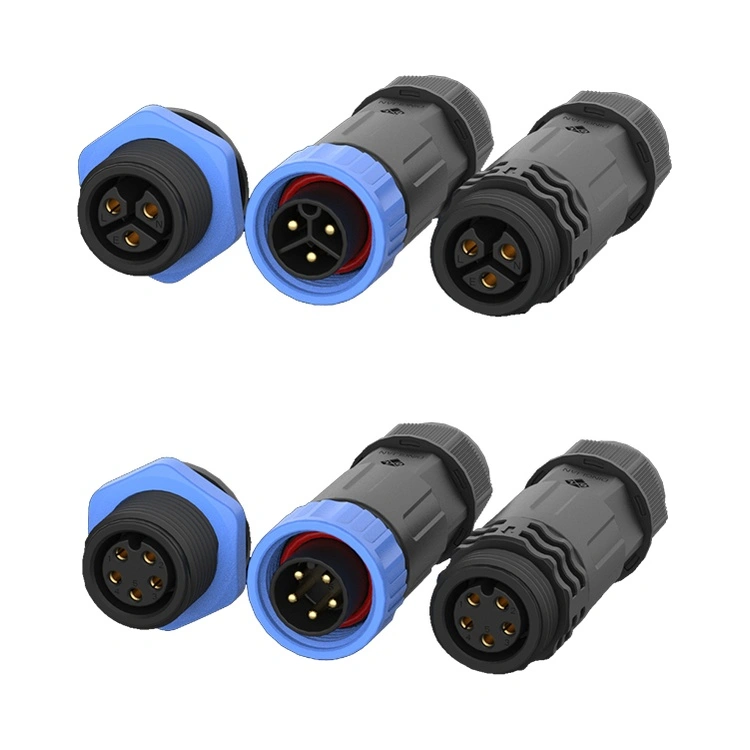

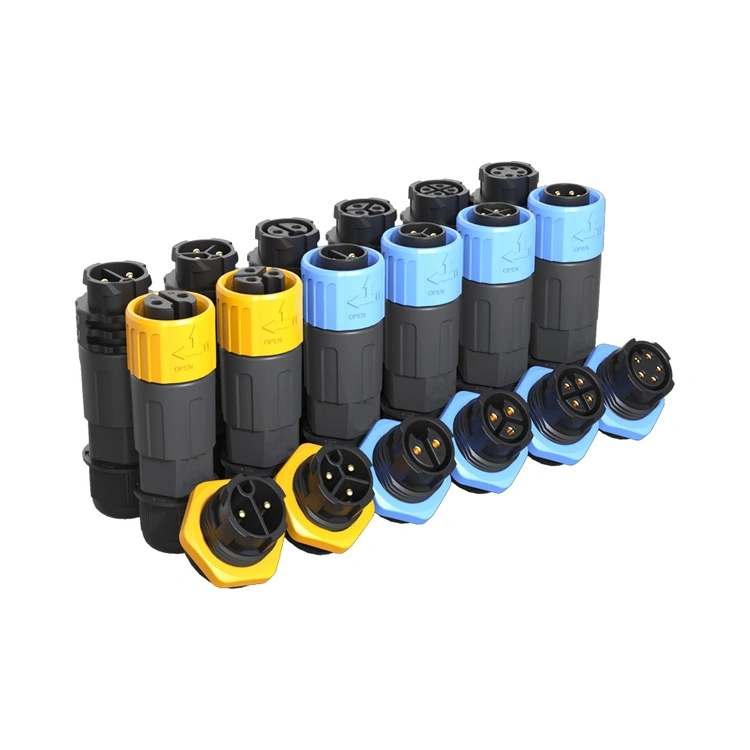

با روش تک سوراخ نصب می شود که پایدار و بی عیب است. دارای ساختار قفل رزوه ای است و می تواند یک اتصال محکم را حتی در یک محیط لرزان حفظ کند. 2، 3، 4، 5، 6، 7، 8، 9 پین برای انتخاب در دسترس هستند و سفارشی سازی پشتیبانی می شود.
| پارامتر | ارزش تحویل Reunion M20 | چرا در عمل اهمیت دارد |
| مقاومت تماس (اولیه) | ≤3.0mΩ | کمتر از میانگین صنعت، کاهش تولید گرمای I²R |
| چرخه های جفت گیری با آب بندی پایدار | ≥500 چرخه (تأیید شده، نه فقط رتبه بندی شده) | سوابق آزمایش دسته ای ما نشان می دهد که یکپارچگی آب بندی در طول 500 چرخه حفظ شده است - برای تجهیزات سنگین تعمیر و نگهداری بسیار مهم است. |
| IP67 ضد آب | هر دسته: عمق 1 متر × 30 دقیقه غوطه وری | گزارش تست قابل ارائه است.. |
| مقاومت در برابر لرزش | 10-500 هرتز، 2 گرم (IEC 60068-2-6) | عملکرد واقعی موتور و پمپ را شبیه‌سازی می‌کند - با قطعی گذرا صفر عبور می‌کند. |
| پارامتر | 2 پین | 3 پین | 4 پین | 5 پین | 6 پین | 7 پین | 8 پین | 9 پین |
| رتبه بندی ولتاژ | 250 ولت | 250 ولت | 250 ولت | 250 ولت | 125 ولت | 50 ولت | 50 ولت | 50 ولت |
| رتبه بندی فعلی | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| بخش سیم (mm²) | 0.75-2.5 | 0.75-2.5 | 0.5-2.0 | 0.5-2.0 | 0.25-0.75 | 0.25-0.5 | 0.25-0.5 | 0.25-2.5 |
1) مواد عایق: ترموپلاستیک با دمای بالا (UL 94 V-0، )
2) مواد پایه تماس: برنج (CuZn39Pb3) با روکش طلا - آزمایش اسپری نمک ≥48 ساعت
3) مواد آب بندی: حلقه O سیلیکونی
4) دمای عملیاتی: -40 درجه سانتیگراد تا +105 درجه سانتیگراد
5) قابلیت اشتعال و انطباق: UL 94 V-0، RoHS، REACH SVHC شناسایی نشده است

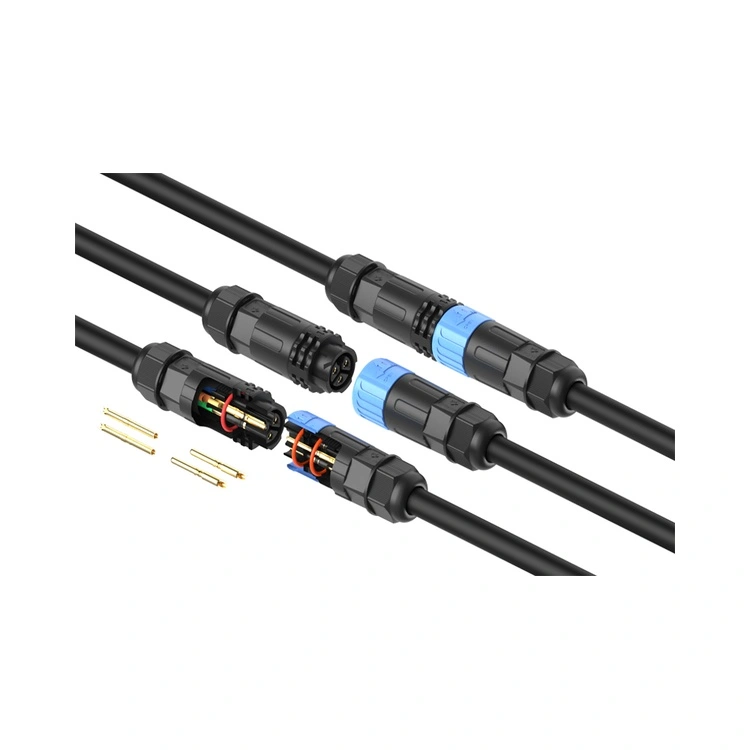

6) گزینه های خاتمه: فنجان لحیم کاری، لحیم کاری غوطه ور (نصب PCB)
| بعد مقایسه | Reunion سری M20 | برند اروپایی M20 ممتاز | M20 بدون مارک ارزان قیمت |
| قیمت واحد (MOQ 100 عدد) | رقابتی، در سطح حجم | 3.5× – 4× بالاتر | از جلو پایین بیاورید |
| جریان پیوسته تایید شده | 20A (در هر پین، مستند) | معمولاً 25 آمپر (ارزیابی ریز چاپ) | باد کرده، هیچ مدرک آزمایشی وجود ندارد |
| IP67 ضد آب | 100% دسته های تولیدی | آزمایش دسته ای (اما نه در هر دسته مستند) | هیچ یا ادعای نادرستی |
| تست الکتریکی (Hi-pot & IR) | 100٪ هر واحد - داده های آزمایشی ثبت شده است | مبتنی بر نمونه (AQL 1.0) | تصادفی یا نادیده گرفته شده |
| قابلیت ردیابی کامل (رزین → اتصال تمام شده) | ردیابی ERP، قابل بازیابی در 24 ساعت | بله، اما پاسخ آهسته تر | هیچ کدام |
| زمان سررسید (تعداد استاندارد) | 15-17 روز کاری | 6-10 هفته | غیر قابل پیش بینی (2-20 هفته) |
| سفارشی سازی MOQ (طول کابل، رنگ، علامت گذاری) | 100 عدد - انعطاف پذیر | 500+ عدد، هزینه های مهندسی بالا | ارائه نشده یا بدون کنترل کیفیت |
| گواهینامه ها | ISO 9001، 14001، 13485 | معمولا فقط ISO 9001 | به طور معمول هیچ کدام |
برای دستیابی به مهر و موم IP67/IP68 در نصب واقعی میدانی، این مراحل تأیید شده را دنبال کنید:
| مرحله | اقدام | ارزش بحرانی / ایست بازرسی |
| 1 | مهره اتصال را با دست ببندید تا حلقه O با سطح پانل تماس پیدا کند. | تماس بصری تایید شد. |
| 2 | گشتاور نهایی را با استفاده از آچار کالیبره شده اعمال کنید. | 1.0 - 1.2 نیوتن متر (از 1.5 نیوتن متر تجاوز نکنید - گشتاور بیش از حد O-ring را منحرف می کند و نیروی وارد کردن را افزایش می دهد). |
| 3 | شعاع خم شدن کابل را در ورودی بررسی کنید. | ≥ 5× قطر خارجی کابل - خمیدگی‌های حاد مخاطبین را می‌کشند و مهر و موم عقب را به خطر می‌اندازند. |
| 4 | جهت گیری در فضای باز | خروج کابل به سمت پایین – از جمع شدن آب در رابط مهره کوپلینگ جلوگیری می کند. |
| 5 | فرکانس بازرسی اورینگ | سالانه برای محیط‌های شستشوی روزانه/فرآوری غذا؛ هر 2 تا 3 سال یکبار برای مصارف صنعتی استاندارد داخلی/خارجی. |
| گواهینامه / پروتکل | دامنه و شواهد ارائه شده با هر سفارش |
| ISO 9001:2015 | QMS کامل – طراحی، تولید، پس از فروش. گزارش های حسابرسی در NDA موجود است. |
| ISO 14001:2015 | مدیریت زیست محیطی - کاهش زباله و مطابقت با RoHS/REACH مستند شده است. |
| ISO 13485:2016 | قابل استفاده برای تجهیزات پزشکی (تشخیصی/مانیتورینگ) - کنترل دقیق تغییر و قابلیت ردیابی. |
| تشخیص UL | ایمنی سطح جزء برای آمریکای شمالی – علامت UL روی هر محفظه. |
گشتاور: 1.0 - 1.2 نیوتن متر (نهایه سفت شدن بعد از نشستن با دست).
زیر 0.8 نیوتن متر: فشرده سازی O-ring ناکافی است - IP67 به IP54 کاهش می یابد (محافظت در برابر گرد و غبار اما ضد آب نیست). ما در آزمایش‌های آزمایشگاهی خود شاهد ورود آب در عمق 0.5 متری در عرض 2 ساعت بودیم.
بالاتر از 1.5 نیوتن متر: حلقه O فلوئوروسیلیکون در فضای باز نخ اکسترود می شود و باعث تغییر شکل دائمی و افزایش نیروی جفت شدن می شود. آب بندی ممکن است در ابتدا IP67 را پاس کند اما پس از چرخه حرارتی (انبساط/انقباض) از کار می افتد.
توصیه: از یک آچار گشتاور از پیش تعیین شده استفاده کنید – ما می‌توانیم یکی از آن‌ها را به عنوان لوازم جانبی با سفارش‌های حجمی عرضه کنیم.
نمونه‌های استاندارد: 5 تا 10 قطعه در 3 روز کاری در دسترس هستند (با اجازه موجودی).
سفارشات دسته‌ای کوچک (100 تا 500 عدد): 12 تا 15 روز کاری پس از تأیید سفارش.
حجم بزرگ (500+ عدد): 18 تا 20 روز کاری، با ارسال جزئی در دسترس است.

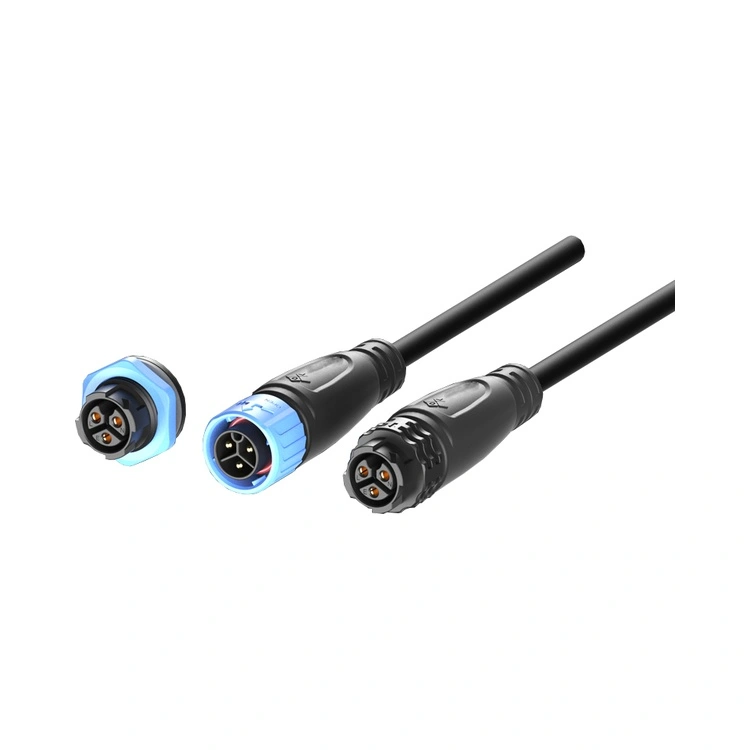

مجموعه‌های کابل سفارشی (طول، گیج سیم، کدگذاری رنگ): MOQ 100 قطعه – تأیید نقشه مهندسی 2 تا 3 روز طول می‌کشد، سپس تولید 15 روز طول می‌کشد.
