راکانکتور پلاستیکی ضد آب سری Reunion M20 هر سه مورد را ارائه می‌کند — ترکیبی از محفظه PA66 سبک وزن با عملکرد پایدار با کنتاکت‌های برنجی ضدآب IP67/IP68 و با روکش طلا تا 20 آمپر. این خانواده کانکتور که توسط تاسیسات دارای گواهی ISO Reunion در داخل کشور طراحی و تولید شده است، به سازندگان تجهیزات، یکپارچه سازان سیستم و مهندسان تعمیر و نگهداری، جایگزین ثابت شده ای برای اتصالات فلزی مستعد زنگ زدگی در محیط های نمک پاش، شیمیایی و محیط های با رطوبت بالا ارائه می دهد.
Reunion یک شرکت بازرگانی نیست - ما یک تولید کننده یکپارچه عمودی با بیش از 15 سال قالب گیری دقیق و تجربه مهندسی تماس هستیم. هر دسته از ماکانکتور ضد آب پلاستیکی سری M20تحت آزمایش 100٪ الکتریکی و تست ضد آب قرار گرفته است و سوابق آزمایش برای ردیابی کامل حفظ شده است. وقتی Reunion را مشخص می‌کنید، شریکی را مشخص می‌کنید که کیفیت را از خشک شدن رزین تا مونتاژ نهایی کنترل می‌کند – با پشتیبانی ISO 9001:2015، ISO 14001:2015، ISO 13485:2016، و تشخیص UL.

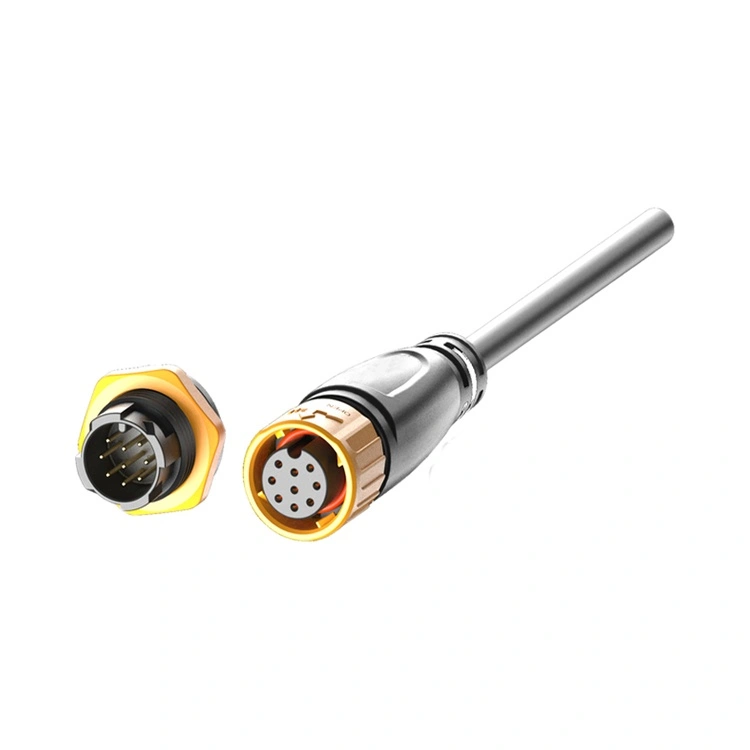

راکانکتور پلاستیکی ضد آب سری Reunion M20 یک اتصال دایره ای رزوه ای است که برای کاربردهایی طراحی شده است که هم نیاز به تحویل توان قابل توجه (تا 20 آمپر در هر تماس) و هم انعطاف پذیری محیطی دارند. رابط جفت 20 میلی متری آن دارای یک محفظه ترموپلاستیک PA66 با استحکام بالا است که مستقیماً در هر رنگ RAL/Pantone فرموله شده و قالب بندی شده است - بدون رنگ، بدون آبکاری، بدون خوردگی. محفظه ذاتاً ضد زنگ و ضد اکسیداسیون است، با دمای انحراف حرارتی بیش از 200 درجه سانتیگراد، عملکرد قابل اعتماد را از -40 درجه سانتیگراد تا +105 درجه سانتیگراد تضمین می کند.

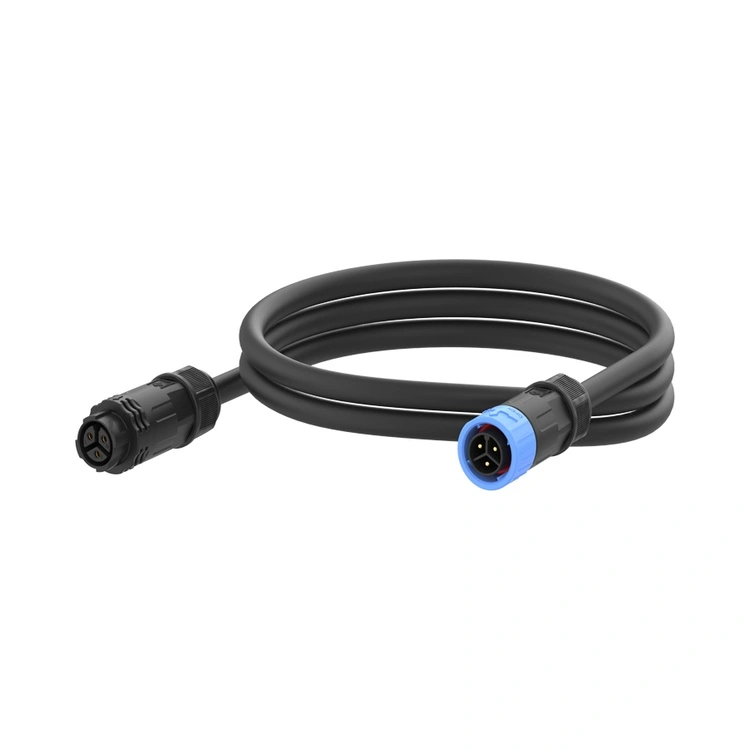

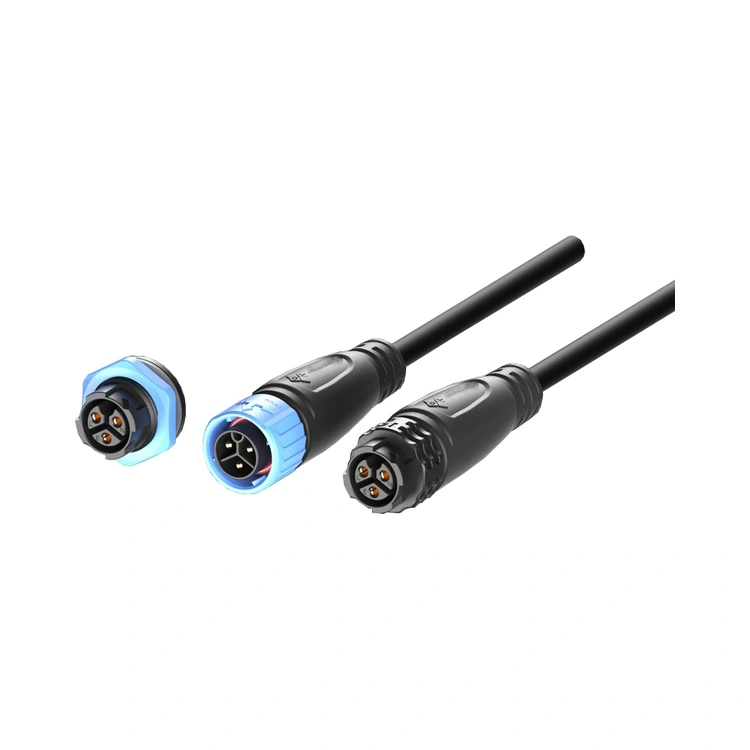

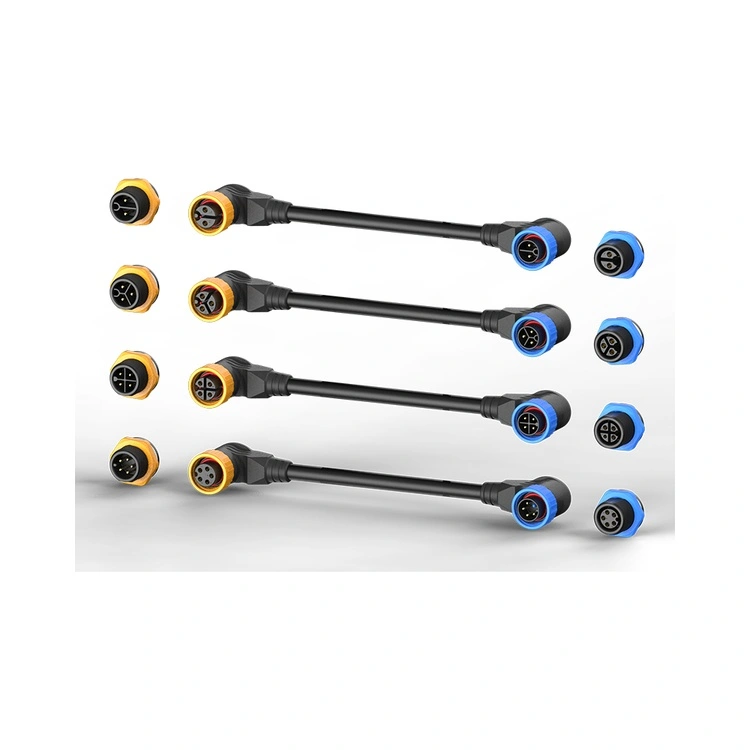

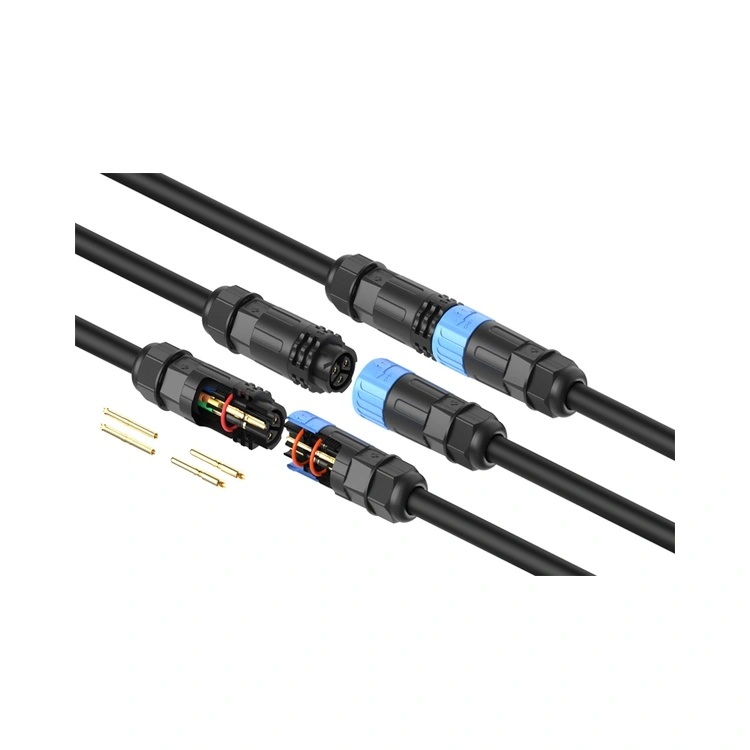

کانکتور در پیکربندی های برق 2 تا 9 پین، حداکثر پشتیبانی جریان 20 آمپر، کانکتورها در گزینه های نوع پانل، نوع کابل و نوع مونتاژی موجود هستند. ما می توانیم مجموعه کاملی از اجزای سیم کشی را برای شما سفارشی کنیم. شما همچنین می توانید اجزای دسته سیم را خودتان پردازش کنید.
| ویژگی | بهره مند شوند | شواهد اعتبار سنجی |
| مسکن PA66 | بدون زنگ زدگی، بدون اکسیداسیون - ثابت شده در اسپری نمک (ASTM B117) و محیط های شستشوی شیمیایی. | مقاومت در برابر خوردگی عالی |
| کاهش وزن تا 60 درصد | بارگذاری ساختاری روی پانل ها، کابل ها و بازوهای رباتیک را کاهش می دهد - نصب را ساده می کند و هزینه های حمل و نقل را کاهش می دهد. | داده های مقایسه انبوه در برابر اتصال دهنده های پوسته برنجی قابل مقایسه است. |
| IP67 ضد آب | در عمق 1 متری به مدت 30 دقیقه غوطه ور شدن مداوم را تحمل می کند | آزمایش غوطه وری به صورت دسته ای. |
| تنظیمات 2 ~ 9 پین | 2،3،4،5،6،7،8،9 پین اختیاری است | گزینه های استاندارد خارج از قفسه و بارگیری تماس سفارشی. |
| اطلاعات تماس برنجی با روکش طلا | مقاومت کم در تماس (≤3mΩ) و محافظت در برابر خوردگی - عملکرد را در هوای مرطوب و شور حفظ می کند. | ضخامت آبکاری توسط XRF در هر لات تولید تأیید شده است. |
| قفل رزوه ای | جفت گیری مقاوم در برابر ارتعاش - از سست شدن ناشی از حرکت ماشین آلات، چرخه حرارتی و عملیات جرثقیل جلوگیری می کند. | چرخه آزمایش شده تا بیش از 500 جفت معمولی با حفظ گشتاور ثابت. |
| پارامتر | 2 پین | 3 پین | 4 پین | 5 پین | 6 پین | 7 پین | 8 پین | 9 پین |
| رتبه بندی ولتاژ | 250 ولت | 250 ولت | 250 ولت | 250 ولت | 125 ولت | 50 ولت | 50 ولت | 50 ولت |
| رتبه بندی فعلی | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| بخش سیم (mm²) | 0.75-2.5 | 0.75-2.5 | 0.5-2.0 | 0.5-2.0 | 0.25-0.75 | 0.25-0.5 | 0.25-0.5 | 0.25-2.5 |
| مشخصات | جزئیات |
| دمای عملیاتی | -40 درجه سانتی گراد ~ 105+ درجه سانتی گراد |
| رتبه حفاظتی (جفت) | IP67 / IP68 (1 متر، 30 دقیقه) |
| مصالح مسکن | PA66 |
| مواد تماس | برنج با روکش طلا |
| تماس با مقاومت | ≤3mΩ |
| چرخه های جفت گیری | ≥500 |
| وزن | 60٪ سبک تر از کانکتورهای برنجی معادل |
| انطباق | RoHS، REACH، UL |
Reunion یک خط تولید کاملاً یکپارچه را برایکانکتور ضد آب پلاستیکی سری M20، اطمینان حاصل کنیم که هر واحد با مشخصات منتشر شده ما مطابقت دارد. فرآیند ما شامل:
خشک کردن مواد- PA66 با دقت خشک می شود تا عیوب قالب گیری مربوط به رطوبت را از بین ببرد.
قالب گیری تزریقی- پرس های خودکار با کنترل تحمل ± 0.02 میلی متر؛ رنگدانه رنگی که مستقیماً به رزین اضافه می شود - بدون رنگ آمیزی ثانویه.
تماس با مهر زنی و آبکاری- مهر زنی با سرعت بالا از آلیاژ مس؛ آبکاری طلا انتخابی .
پردازش کابل- اکستروژن PUR/PVC داخلی با برش، جداسازی و قلع کاری خودکار؛ طول سفارشی از 0.1 متر تا 20 متر
مونتاژ- خطوط نیمه خودکار با بست کنترل شده با گشتاور (گشتاور کوپلینگ 1.0-1.2 نیوتن متر).
تست برق- تأیید 100٪ تداوم، مقاومت عایق (≥5000MΩ) و مقاومت دی الکتریک.
نمونه برداری محیطی- نمونه برداری دسته ای برای غوطه وری IP68، پایداری UV (ASTM G155) و چرخه حرارتی.
بسته بندی- آب بندی خلاء ضد الکتریسیته ساکن با ماده خشک کن کارتن های درجه صادرات با برچسب دسته ای قابل ردیابی.
قابلیت های ابزارسازی و قالب گیری داخلی Reunion امکان سفارشی سازی سریع آن را فراهم می کندکانکتور ضد آب پلاستیکی سری M20 بدون حداقل مقادیر سفارش که شما را در موجودی اضافی قفل می کند.
| ویژگی قابل تنظیم | گزینه های موجود |
| رنگ مسکن | هر RAL یا Pantone - مستقیماً قالب‌گیری شده است، بدون نقاشی |
| مونتاژ کابل | 0.1 متر تا 20 متر؛ ژاکت PUR (مقاوم در برابر روغن / شیمیایی) یا PVC؛ تک سر یا دو سر |
| جهت اتصال | راست یا راست |
| تماس در حال بارگذاری | 2، 3، 4، 5، 6،7،8،9 پین |
| علامت گذاری کابل | چاپ سفارشی یا برچسب های هیت شرینک برای شناسه مدار |
| بسته بندی | کیسه های ضد الکتریسیته ساکن، قرقره ها یا کارتن های دارای برچسب سفارشی |
برای پروژه‌های با حجم بالا، تیم مهندسی Reunion می‌توانند طرح‌بندی‌های درج سفارشی، گزینه‌های کلیدگذاری یا قالب‌های تخصصی کابل را توسعه دهند. زمان تحویل رنگ‌های قالب‌گیری سفارشی معمولاً 15 تا 20 روز کاری است. تنظیمات استاندارد ظرف 5 تا 7 روز کاری ارسال می شود.
Reunion دارای گواهینامه فعال با نهادهای شناخته شده جهانی است. ما اسناد تأیید را در صورت درخواست ارائه می دهیم.
| گواهینامه | دامنه |
| ISO 9001:2015 | مدیریت کیفیت – طراحی، تولید و پس از فروش |
| ISO 14001:2015 | مدیریت زیست محیطی – کاهش زباله و شیوه های پایدار |
| ISO 13485:2016 | مدیریت کیفیت دستگاه های پزشکی - برای کاربردهای تشخیصی / نظارتی |
| UL به رسمیت شناخته شد | ایمنی در سطح جزء برای بازارهای آمریکای شمالی |
| RoHS و REACH | انطباق با مواد محدود - استانداردهای اتحادیه اروپا و جهانی |
نه - درجه جریان توسط سیستم تماس و گیج سیم تعیین می شود، نه محفظه. ماده PA66 دارای دمای انحراف حرارتی بیش از 200 درجه سانتیگراد است که بسیار بالاتر از محدوده عملکرد کانکتور -40 درجه سانتیگراد تا +105 درجه سانتیگراد است. ما هر پیکربندی پین را از طریق آزمایش افزایش دما بر اساس IEC 60512 تأیید می کنیم. در آزمایشگاه ما،کانکتور ضد آب پلاستیکی سری M20 افزایش دما را در همان محدوده های معادل پوسته فلزی نشان می دهد. برای برنامه های بیش از 30 آمپر در هر مخاطب، ما سری M25 خود را توصیه می کنیم.
محفظه PA66 در برابر روغن، گریس، مواد قلیایی و بسیاری از اسیدها مقاوم است. برای سازگاری شیمیایی خاص، ما یک نمودار مقاومت دقیق ارائه می دهیم. برای محیط‌هایی با مواجهه مداوم با حلال، مایع خنک‌کننده یا سوخت، گزینه کابل PUR را توصیه می‌کنیم—PVC ممکن است در اتمسفرهای شیمیایی خاص تخریب شود. تیم مهندسی ما مشاوره رایگان انتخاب مواد را برای کاربردهای شیمیایی تهاجمی ارائه می دهد.
بله - سفارشات نمونه پذیرفته می شود. ما کیت های ارزیابی شامل 5 جفت جفت با پیکربندی استاندارد پین را ارائه می دهیم. قیمت نمونه از طریق تیم فروش ما در دسترس است، با زمان‌بندی نمونه ۵ تا ۷ روز کاری برای پیکربندی‌های استاندارد. برای نمونه های سفارشی، زمان تحویل 12 تا 17 روز کاری است.
