همه داده‌ها با آزمایش 100٪ الکتریکی کارخانه تأیید شده‌اند - نه AQL مبتنی بر نمونه. هر واحد قبل از حمل و نقل آزمایش می شود.
| پارامتر | 2 پین | 3 پین | 4 پین | 5 پین | 6 پین | 7 پین | 8 پین | 9 پین |
| رتبه بندی ولتاژ | 250 ولت | 250 ولت | 250 ولت | 250 ولت | 125 ولت | 50 ولت | 50 ولت | 50 ولت |
| رتبه بندی فعلی | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| بخش سیم (mm²) | 0.75-2.5 | 0.75-2.5 | 0.5-2.0 | 0.5-2.0 | 0.25-0.75 | 0.25-0.5 | 0.25-0.5 | 0.25-2.5 |
| پارامتر | ارزش / جزئیات |
| دمای عملیاتی | -40 درجه سانتی گراد ~ 105+ درجه سانتی گراد |
| رتبه حفاظتی | IP67 / IP68 (جفت شده) – غوطه وری دسته ای تست شده در عمق 1 متری به مدت 30 دقیقه |
| مصالح مسکن | PA66 |
| مواد تماس | برنج با روکش طلا |
| تماس با مقاومت | ≤3mΩ |
| چرخه های جفت گیری | ≥500 |
| درجه اشتعال پذیری | UL 94 V-0 |
| انطباق با محیط زیست | 100٪ RoHS، REACH |
| ویژگی | بهره مند شوند | شواهد اعتبار سنجی |
| مسکن PA66 | بدون زنگ زدگی، بدون اکسیداسیون - ثابت شده در اسپری نمک (ASTM B117) و محیط های شستشوی شیمیایی. | مقاومت در برابر خوردگی عالی |
| کاهش وزن تا 60 درصد | بارگذاری ساختاری روی پانل ها، کابل ها و بازوهای رباتیک را کاهش می دهد - نصب را ساده می کند و هزینه های حمل و نقل را کاهش می دهد. | داده های مقایسه انبوه در برابر اتصال دهنده های پوسته برنجی قابل مقایسه است. |
| IP67 ضد آب | در عمق 1 متری به مدت 30 دقیقه غوطه ور شدن مداوم را تحمل می کند | آزمایش غوطه وری به صورت دسته ای. |
| تنظیمات 2 ~ 9 پین | 2،3،4،5،6،7،8،9 پین اختیاری است | گزینه های استاندارد خارج از قفسه و بارگیری تماس سفارشی. |
| اطلاعات تماس برنجی با روکش طلا | مقاومت کم در تماس (≤3mΩ) و محافظت در برابر خوردگی - عملکرد را در هوای مرطوب و شور حفظ می کند. | ضخامت آبکاری توسط XRF در هر لات تولید تأیید شده است. |
| قفل رزوه ای | جفت گیری مقاوم در برابر ارتعاش - از سست شدن ناشی از حرکت ماشین آلات، چرخه حرارتی و عملیات جرثقیل جلوگیری می کند. | چرخه آزمایش شده تا بیش از 500 جفت معمولی با حفظ گشتاور ثابت. |
گواهینامه ها – نسخه های اصلی اسکن شده برای فایل انطباق شما موجود است
| گواهینامه | دامنه / کاربرد |
| ISO 9001:2015 | مدیریت کیفیت – طراحی، تولید و خدمات پس از فروش. |
| ISO 14001:2015 | مدیریت زیست‌محیطی - کاهش زباله و شیوه‌های پایدار تأیید شده توسط شخص ثالث. |
| ISO 13485:2016 | مدیریت کیفیت دستگاه های پزشکی – در صورتی که سیستم LED شما در غرفه های روشنایی تشخیصی یا جراحی ادغام شود، قابل اجرا است. |
| UL به رسمیت شناخته شد | صدور گواهینامه ایمنی در سطح قطعات برای بازارهای برق آمریکای شمالی. |
| RoHS و REACH | اعلامیه کامل SVHC (مواد نگرانی بسیار بالا) در هر دسته ارائه شده است. |

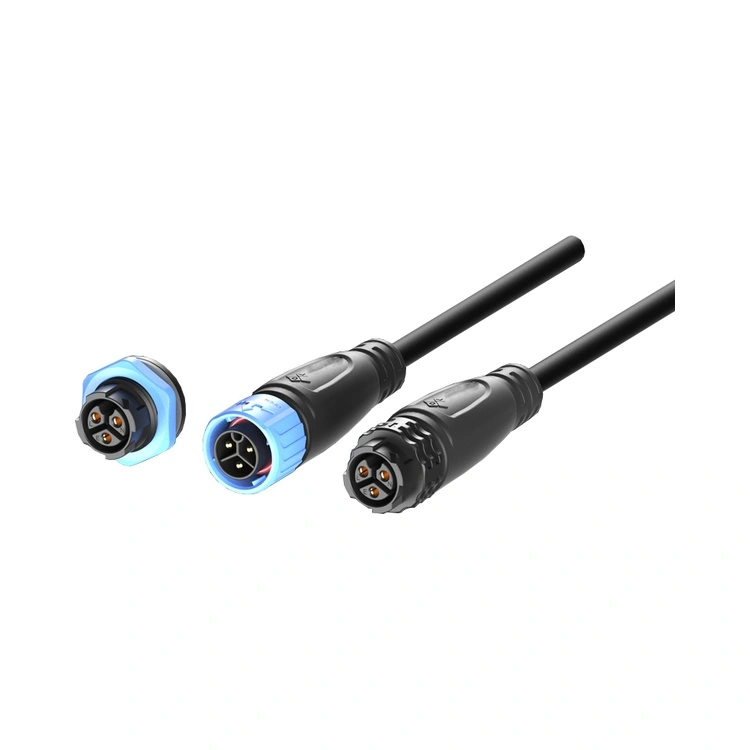

M16 تا 15 آمپر (≈480 وات در 24 ولت) را اداره می کند. برای یک دستگاه 500W+، یا اگر قصد دارید دو فیکسچر را از طریق یک کانکتور متصل کنید، کانکتور چراغ LED سری M20 رتبه‌بندی پیوسته 20A با سطح تماس بزرگتر را ارائه می‌کند که به طور قابل توجهی گرمایش I²R را کاهش می‌دهد. علاوه بر این، پوسته بزرگتر M20 دارای عایق کابل ضخیم تری است که برای کابل کشی طولانی برای کاهش افت ولتاژ بسیار مهم است. اگر برنامه شما به بیش از 20 آمپر برای هر مخاطب نیاز دارد، لطفا سری M25 ما را ببینید.
برای دستیابی و حفظ آب بندی IP67/IP68، Reunion توصیه می کند:
گشتاور جفت: مهره اتصال را با دست ببندید تا حلقه O با سطح پانل تماس پیدا کند، سپس با استفاده از آچار گشتاور، گشتاور اضافی 1.0 تا 1.2 نیوتن متر اعمال کنید. از 1.5 نیوتن متر تجاوز نکنید - گشتاور بیش از حد می تواند به عایق ترموپلاستیک فشار وارد کند و باعث ایجاد ترک های ریز شود.
بازرسی اورینگ: اگر در طول تعمیر و نگهداری پیشگیرانه تغییر شکل، ترک یا سخت شدن قابل مشاهده است، حلقه O را تعویض کنید.
برنامه تعویض: برای نصب روشنایی در فضای باز، حلقه‌های اورینگ را هر ۲۴ تا ۳۶ ماه یکبار تعویض کنید.
Reunion کارت های دقیق تنظیم گشتاور را با تمام محموله های تولیدی ارائه می دهد. برای پروژه‌های زیرساختی حیاتی، مهار کابل‌های از پیش مونتاژ شده با اتصالات کارخانه‌ای را ارائه می‌کنیم که باعث صرفه‌جویی در زمان نصب و حذف خطاهای مربوط به گشتاور می‌شود.
