اتحاد مجددرا تحویل می دهدکانکتور ضد آب صنعتی سری M12برای سازندگانی که به دنبال اتصالات الکتریکی قابل اعتماد در محیط های صنعتی پر تقاضا هستند. این سری کانکتور که برای سیستم‌های اتوماسیون، سنجش و کنترل سازگار طراحی شده است، ترکیبی عملی از نصب فشرده، کوپلینگ رزوه‌ای ایمن و حفاظت محیطی وابسته به مدل را برای پشتیبانی از عملیات پایدار تجهیزات ارائه می‌کند.
خلاصه مقاله:اتصال صنعتی بر زمان کارکرد دستگاه، دقت سیگنال و هزینه های تعمیر و نگهداری تأثیر می گذارد. کانکتور ضد آب صنعتی سری M12 به طور گسترده برای اتصال سنسورها، محرک ها، واحدهای کنترل و تجهیزات ارتباطی صنعتی استفاده می شود. درک کدگذاری کانکتور، پیکربندی تماس، حفاظت از ورود، ساخت کابل و رتبه بندی الکتریکی به مهندسان کمک می کند تا راه حل مناسب را انتخاب کنند. این مقاله به بررسی اصول عملیاتی، مشخصات ضروری، کاربردهای صنعتی، شیوه‌های نصب، و ملاحظات خرید می‌پردازد که به کسب‌وکارها کمک می‌کند تا تصمیم‌گیری آگاهانه برای اتصال دهندگان داشته باشند.
2. چه چیزی کانکتور M12 را متفاوت می کند؟
3. کدام ویژگی طراحی مزایای عملی را ارائه می دهد؟
4. کدام مشخصات فنی را باید ارزیابی کنید؟
5. کدام صنایع از اتصال دهنده های M12 سود می برند؟
6. خریداران چگونه باید تامین کننده اتصال دهنده M12 را ارزیابی کنند؟
7. چه اقداماتی به افزایش عمر سرویس اتصال کمک می کند؟
تجهیزات صنعتی مدرن به انتقال دقیق توان الکتریکی و سیگنال ها بین اجزای متصل به هم بستگی دارد. سنسورها داده‌های عملیاتی را جمع‌آوری می‌کنند، محرک‌ها دستورات را اجرا می‌کنند و کنترل‌کننده‌ها حرکات ماشین را هماهنگ می‌کنند. هر اتصال در این سیستم به عملکرد کلی کمک می کند.
کانکتوری که در اثر لرزش شل می‌شود، به رطوبت اجازه می‌دهد به تماس‌های الکتریکی برسد یا تماس ثابت را حفظ نمی‌کند، می‌تواند تولید را مختل کرده و عیب‌یابی را پیچیده کند. در تولید خودکار، حتی یک مشکل اتصال جزئی ممکن است منجر به خرابی غیرمنتظره، تعمیر و نگهداری مکرر یا خوانش نادرست حسگر شود.
بنابراین کانکتورهای صنعتی باید چندین الزام را به طور همزمان برآورده کنند:
فرمت کانکتور M12 بسیاری از این نیازها را از طریق یک طراحی دایره ای فشرده و یک سیستم کوپلینگ رزوه ای برطرف می کند. هنگامی که مدل صحیح برای برنامه انتخاب می شود، می تواند به مهندسان کمک کند تا سیستم های سیم کشی صنعتی سازمان یافته، قابل نگهداری و قابل اعتماد بسازند.
نام M12 به یک رابط اتصال با یک کوپلینگ رزوه ای 12 میلی متری اشاره دارد. ابعاد جمع و جور آن را به ویژه برای دستگاه ها و ماشین آلات صحرایی که فضای نصب محدود است، اما اتصال الکتریکی ایمن ضروری است، مفید می کند.
برخلاف کانکتوری که صرفاً برای ظاهر فیزیکی آن انتخاب شده است، یک محصول M12 باید با توجه به پیکربندی کامل آن ارزیابی شود. مدل‌های مختلف می‌توانند تعداد پین‌ها، ترتیبات کدگذاری، تخصیص تماس، انواع کابل و رتبه‌بندی عملکرد الکتریکی متفاوتی داشته باشند.

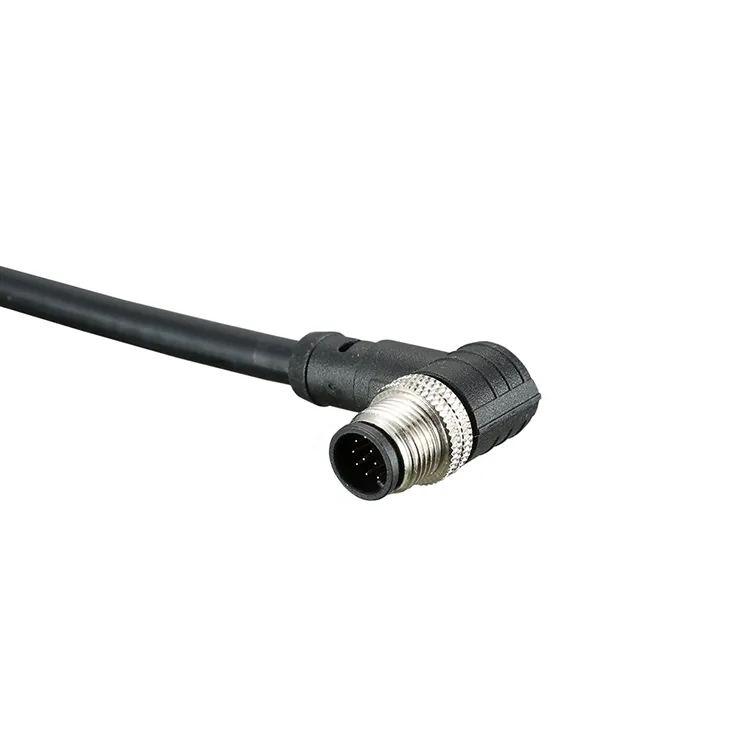

بسته به محصول خاص، پیکربندی‌های موجود ممکن است شامل کانکتورهای مستقیم، کانکتورهای زاویه راست، دوشاخه‌های نصب شده روی کابل و پریزهای نصب شده روی پانل باشد. طراحی مستقیم ممکن است مناسب نقاط نصب قابل دسترسی باشد، در حالی که یک طراحی با زاویه راست می تواند به مدیریت فاصله کابل در فضاهای محدود کمک کند.
برخی از پیکربندی‌های M12 برای سیگنال‌های حسگر و محرک در نظر گرفته شده‌اند، در حالی که سایر سیستم‌های کدگذاری از ارتباطات صنعتی یا برنامه‌های کاربردی قدرت پشتیبانی می‌کنند. این گونه ها نباید به عنوان قابل تعویض در نظر گرفته شوند. مهندسان باید قبل از اتصال تجهیزات، آرایش پین، کدگذاری، ولتاژ، جریان و الزامات رابط را بررسی کنند.
کانکتورهای ضد آب M12 از محفظه مناسب، آب بندی و ترتیبات ورودی کابل برای محدود کردن ورود آلاینده های خارجی استفاده می کنند. سطح حفاظت بسته به مدل و شرایط نصب متفاوت است. به عنوان مثال، یک مجموعه دارای رتبه IP67 برای محافظت در برابر گرد و غبار و غوطه ور شدن موقت تحت شرایط آزمایشی تعریف شده طراحی شده است، مشروط بر اینکه به درستی مونتاژ شده و مطابق مشخص شده استفاده شود.
برای پیکربندی های خاص محصول و گزینه های موجود، به صفحه محصول کانکتور ضد آب صنعتی سری Reunion M12 مراجعه کنید.
ماشین‌های صنعتی اغلب دارای حسگرها و اجزای کنترلی متعددی هستند که در محدوده محدودی قرار دارند. فرم فاکتور M12 یک رابط اتصال فشرده را فراهم می کند که می تواند به ساده سازی طرح های سیم کشی و کاهش فضای نصب غیر ضروری کمک کند.
این می تواند به ویژه در سیستم های نوار نقاله، تجهیزات روباتیک، ماشین آلات بسته بندی، و تاسیسات اتوماسیون توزیع شده که در آن چندین دستگاه میدانی به یک معماری کنترل مشترک متصل هستند، مفید باشد.
اتصال رزوه ای به حفظ رابط جفت در طول عملیات تجهیزات معمولی کمک می کند. در مقایسه با اتصال ناکافی ایمن، یک کوپلینگ رزوه ای که به درستی مونتاژ شده است می تواند جدایی تصادفی ناشی از حرکت معمولی و لرزش را کاهش دهد.
با این حال، اتصال باید همیشه طبق دستورالعمل سازنده محکم شود. سفت شدن بیش از حد می تواند به کانکتور آسیب برساند، در حالی که سفت شدن ناکافی ممکن است امنیت مکانیکی یا عملکرد آب بندی را به خطر بیندازد.
اجزای آب بندی مناسب می توانند به محافظت از تماس های الکتریکی در برابر گرد و غبار و رطوبت کمک کنند. این برای تجهیزات نصب شده در نزدیکی فرآیندهای تولید، مناطق تمیز کردن، ماشین آلات در فضای باز و سایر مکان‌هایی که در آن قرار گرفتن در معرض محیطی مورد انتظار است، مهم است.
حفاظت به مجموعه کامل، از جمله رابط جفت‌گیری، ورودی کابل، ترتیب نصب و وضعیت آب‌بندها بستگی دارد. کانکتور باید با توجه به محیط عملیاتی واقعی به جای کلمه "ضد آب" به تنهایی انتخاب شود.
مواد مختلف کابل و ترتیبات تماس به اتصال M12 اجازه می دهد تا با نیازهای تجهیزات خاص مطابقت داشته باشد. بسته به مدل، خریداران ممکن است نیاز به ارزیابی انعطاف پذیری کابل، مقاومت در برابر سایش، اندازه هادی، محافظ، پوشش تماس و جهت نصب داشته باشند.
استفاده از رابط‌های رابط استاندارد و سازگار می‌تواند جایگزینی اجزا و جداسازی خطا را ساده‌تر کند. تکنسین‌ها می‌توانند نقاط اتصال را راحت‌تر شناسایی کنند، مشروط بر اینکه مدارک سیم‌کشی، تخصیص پین‌ها و شماره قطعات جایگزین به طور دقیق نگهداری شوند.
انتخاب یک اتصال دهنده بر اساس ظاهر یا اندازه نخ به تنهایی کافی نیست. یک تیم خرید باید مشخصات منتشر شده سازنده را با نیازهای الکتریکی، مکانیکی و محیطی برنامه مورد نظر مقایسه کند.
جدول زیر پارامترهای اصلی را برای ارزیابی هنگام بررسی کانکتور ضد آب M12 نشان می دهد. مقادیر واقعی باید در برابر برگه داده فعلی مدل انتخابی تأیید شود.
| مشخصات | چه چیزی را بررسی کنید | چرا اهمیت دارد |
|---|---|---|
| رابط رابط | طراحی جفت و جفت گیری رزوه ای M12 | سازگاری مکانیکی با تجهیزات را تضمین می کند. |
| پیکربندی پین | تعداد مخاطبین و تخصیص پین | از سیم کشی صحیح و انتقال سیگنال پشتیبانی می کند. |
| کد نویسی | A-coded، D-coded، X-coded یا نوع مشخص دیگر | به شناسایی رابط مورد نظر و جلوگیری از اتصالات ناسازگار کمک می کند. |
| ولتاژ نامی | ولتاژ کاری مشخص شده توسط سازنده | باید با سیستم الکتریکی و الزامات ایمنی قابل اجرا مطابقت داشته باشد. |
| جریان نامی | رتبه بندی فعلی برای پیکربندی انتخاب شده | به جلوگیری از عملکرد فراتر از محدودیت های الکتریکی کانکتور کمک می کند. |
| حفاظت از ورود | امتیاز IP مورد نیاز و شرایط مونتاژ | مناسب بودن برای قرار گرفتن در معرض گرد و غبار و رطوبت مورد انتظار را تعیین می کند. |
| دمای عملیاتی | حداقل و حداکثر دماهای مشخص شده | به حفظ عملکرد در شرایط متغیر محیط کمک می کند. |
| مواد تماس | مواد پایه و آبکاری تماسی | بر عملکرد تماس الکتریکی و مقاومت در برابر سایش یا خوردگی تأثیر می گذارد. |
| ساخت کابل | اندازه هادی، جنس ژاکت، طول و محافظ | از نصب، انعطاف پذیری و الزامات محیطی پشتیبانی می کند. |
| دوام مکانیکی | رتبه بندی چرخه جفت گیری و الزامات جفت | به ارزیابی مناسب بودن برای نگهداری و اتصال مکرر کمک می کند. |
نکته مهم انتخاب:فرض نکنید که هر کانکتور در سری M12 از ولتاژ، جریان، تعداد پین، کدگذاری، محدوده دما یا رتبه IP یکسان پشتیبانی می کند. به عنوان مثال، یک کانکتور سنسور چهار پین و یک اتصال دهنده داده پرسرعت ممکن است علیرغم مشترک بودن نام M12، نیازهای الکتریکی اساساً متفاوتی داشته باشند.
قبل از سفارش، شماره دقیق قطعه، نقشه ابعاد، نمودار سیم کشی و داده های آزمایشی قابل اجرا را درخواست کنید. این اسناد تأیید اینکه کانکتور الزامات سیستم را برآورده می کند آسان تر می کند.
خطوط تولید خودکار به حسگرها، محرک‌ها و ماژول‌های کنترل توزیع‌شده برای نظارت بر تجهیزات و هماهنگ کردن عملیات ماشین متکی هستند. کانکتورهای مناسب M12 نقاط اتصال عملی را برای دستگاه های صحرایی فراهم می کنند و به سازماندهی سیم کشی دستگاه کمک می کنند.
سلول‌های رباتیک و تجهیزات بسته‌بندی ممکن است شامل مجموعه‌های متحرک، پایه‌های حسگر فشرده و فضای محدود برای مسیریابی کابل باشند. در دسترس بودن جهت گیری های مختلف کانکتور و پیکربندی کابل می تواند به مهندسان کمک کند تا اتصالات قابل دسترس تری طراحی کنند. کاربردهای دینامیک همچنان به مجموعه کابل و رابط نیاز دارند که برای شرایط حرکت و خمش واقعی رتبه بندی شده باشند.
انواع کدگذاری سازگار M12 در برنامه های کاربردی شبکه های صنعتی منتخب استفاده می شود. مدل صحیح به استاندارد ارتباط، نرخ داده مورد نیاز، تخصیص پین، آرایش محافظ و رابط تجهیزات شبکه بستگی دارد.
حسگرها و دستگاه های نظارتی در فضای باز می توانند با باران، گرد و غبار، تغییرات دما و سایر استرس های محیطی مواجه شوند. یک کانکتور M12 با رتبه مناسب می تواند به محافظت از رابط الکتریکی در زمانی که مجموعه کامل مطابق با مشخصات آن نصب می شود، کمک کند.
سیستم های حمل و نقل انتخابی و وسایل نقلیه صنعتی از اتصال دهنده های دایره ای برای اتصال سنسورها و دستگاه های کنترل استفاده می کنند. برای این کاربردها، طراحان باید ارتعاش، حرکت کابل، نوسانات دما، قرار گرفتن در معرض سیال، و هرگونه الزامات صلاحیت خاص صنعت را در نظر بگیرند.
در تمام این بخش‌ها، بهترین رابط اتصالی است که با شرایط عملیاتی واقعی مطابقت داشته باشد، نه لزوماً مدلی که بالاترین رتبه اسمی یا پایین‌ترین قیمت خرید را دارد.
انتخاب تامین کننده بیش از هزینه خرید اولیه تاثیر می گذارد. سازگاری محصول، پشتیبانی فنی، مستندات، برنامه ریزی تولید و ارتباطات همگی می توانند بر جدول زمانی پروژه و نگهداری طولانی مدت تأثیر بگذارند.
هنگام ارزیابی تأمین‌کننده‌ای مانند Reunion، تیم‌های خرید باید نکات زیر را در نظر بگیرند و تأیید کنند که کدام خدمات برای پیکربندی محصول مورد نیاز اعمال می‌شود.
برای پروژه‌های تدارکاتی بزرگ‌تر، خریداران باید قبل از سفارش انبوه، فرآیند تأیید نمونه‌ها و مشخصات را نیز ایجاد کنند. مستند کردن شماره قطعه تایید شده و بازبینی به کاهش خطر دریافت کانکتوری که با پیکربندی آزمایش شده متفاوت است کمک می کند.
برای بررسی اطلاعات موجود در مورد محصول، از صفحه کانکتور ضد آب صنعتی Reunion دیدن کنید و الزامات فنی خود را مستقیماً با تامین کننده در میان بگذارید.
نصب صحیح برای حفظ پایداری الکتریکی و حفاظت از محیط زیست ضروری است. حتی یک کانکتور باکیفیت نیز می‌تواند پیش از موعد از کار بیفتد، اگر کنتاکت‌ها، رزوه‌ها، کابل یا مهرهای آن در حین مونتاژ یا کارکرد آسیب ببینند.
فرکانس بازرسی باید منعکس کننده شدت محیط عملیاتی باشد. اتصالاتی که در معرض شستشوی مکرر، مواد شیمیایی، لرزش شدید یا حرکت مداوم قرار دارند ممکن است نیاز به توجه بیشتری داشته باشند. همیشه دستورالعمل های سازنده و برنامه تعمیر و نگهداری تجهیزات را دنبال کنید.
هدف اصلی آن ارائه یک اتصال الکتریکی فشرده برای دستگاه های صنعتی سازگار، از جمله سنسورها، محرک ها، تجهیزات کنترلی و سیستم های ارتباطی انتخاب شده است. بسته به مدل، آب بندی محیطی به محافظت از اتصال در برابر گرد و غبار و رطوبت کمک می کند.
نه. درجه بندی حفاظت بسته به مدل و طراحی مونتاژ متفاوت است. خریداران باید برگه اطلاعات دقیق محصول را بررسی کرده و تأیید کنند که آیا این رتبه‌بندی برای یک کانکتور جفت، یک کانکتور بدون جفت یا یک شرایط نصب خاص اعمال می‌شود یا خیر.
کانکتورهای A-coded و D-coded از ترتیبات کلیدی و تماس متفاوتی برای کاربردهای مختلف مورد نظر استفاده می کنند. انواع با کد A معمولا برای حسگرها و محرک ها استفاده می شود، در حالی که انواع با کد D با برنامه های اترنت صنعتی خاصی مرتبط هستند. سازگاری واقعی باید با پروتکل مربوطه، تخصیص پین و مستندات تجهیزات تأیید شود.
بله، مشروط بر اینکه کانکتور انتخاب شده و مجموعه کابل کامل برای شرایط مورد انتظار در فضای باز رتبه بندی شوند. خریداران باید حفاظت از نفوذ، محدوده دما، قرار گرفتن در معرض اشعه ماوراء بنفش، خطر خوردگی، دوام ژاکت کابل و ترتیبات نصب را قبل از نصب ارزیابی کنند.
با شناسایی رابط جفت‌گیری، کدگذاری، تعداد پین‌ها، رتبه‌بندی‌های الکتریکی، الزامات ارتباطی، مشخصات کابل و شرایط محیطی شروع کنید. این الزامات را با برگه اطلاعات سازنده مقایسه کنید و در صورت نامشخص بودن هر پارامتر، تأیید فنی را درخواست کنید.
نوع اتصال مورد نیاز، رابط نر یا ماده، کدگذاری، تعداد پین، طول کابل، اندازه هادی، ولتاژ و جریان مورد نیاز، درجه حفاظت، مقدار تخمینی، و هر گونه نقشه یا عکس موجود را شامل شود. مشخصات واضح به تامین کننده کمک می کند تا سازگاری را ارزیابی کند و قیمت مناسب تری ارائه دهد.
کانکتور ضد آب صنعتی سری M12 یک گزینه اتصال همه کاره برای اتوماسیون مدرن، حسگر صنعتی، ماشین آلات و سیستم های ارتباطی انتخاب شده ارائه می دهد. فرمت فشرده و کوپلینگ رزوه‌ای آن می‌تواند از سیم‌کشی سازمان‌یافته و اتصالات ایمن پشتیبانی کند، در حالی که تنظیمات مناسب آب‌بندی و کابل به رفع محیط‌های کاری سخت کمک می‌کند.
انتخاب موفقیت آمیز به بیش از خود رابط M12 بستگی دارد. درجه بندی های الکتریکی، کدگذاری، تخصیص پین، حفاظت از محیط زیست، ساخت کابل، و الزامات نصب باید در برابر برنامه مورد نظر تأیید شوند. بررسی دقیق مشخصات می‌تواند مشکلات سازگاری را کاهش دهد، کارایی تعمیر و نگهداری را بهبود بخشد و از عملکرد تجهیزات قابل اطمینان‌تر پشتیبانی کند.
اتحاد مجدد یک راه حل کانکتور ضد آب صنعتی سری M12 را برای مشاغلی که اجزای اتصال صنعتی را ارزیابی می کنند ارائه می دهد. چه در حال توسعه ماشین‌آلات جدید، تامین قطعات جایگزین یا برنامه‌ریزی برای اتصال کابل سفارشی هستید، جزئیات محصول را بررسی کنید و قبل از خرید الزامات درخواست خود را آماده کنید.با ما تماس بگیریدبرای بحث در مورد مشخصات کانکتور خود، تایید سازگاری محصول، و درخواست یک پیشنهاد قیمت متناسب با پروژه شما.
