خلاصه مقاله:همانطور که شبکه‌های اترنت صنعتی در اتوماسیون، بینایی ماشین، نظارت، سیستم‌های LED و تجهیزات هوشمند اهمیت فزاینده‌ای پیدا می‌کنند، قابلیت اطمینان کانکتور مستقیماً بر یکپارچگی داده‌ها و زمان به‌روزرسانی سیستم تأثیر می‌گذارد.اتحاد مجدد'sکانکتور سیگنال RJ45رابط آشنای RJ45 را با حفاظت مکانیکی صنعتی، تنظیمات نصب انعطاف پذیر و عملکرد الکتریکی قابل اعتماد ترکیب می کند. با پشتیبانی از نرخ داده تا 10 گیگابیت بر ثانیه، CAT5e از طریق کابل های CAT7، گزینه های حفاظتی IP50/IP67، و حداقل 2000 چرخه جفت، برای کاربردهایی طراحی شده است که کانکتورهای تجاری معمولی RJ45 ممکن است دوام محیطی کافی یا پایداری طولانی مدت را ارائه نکنند.

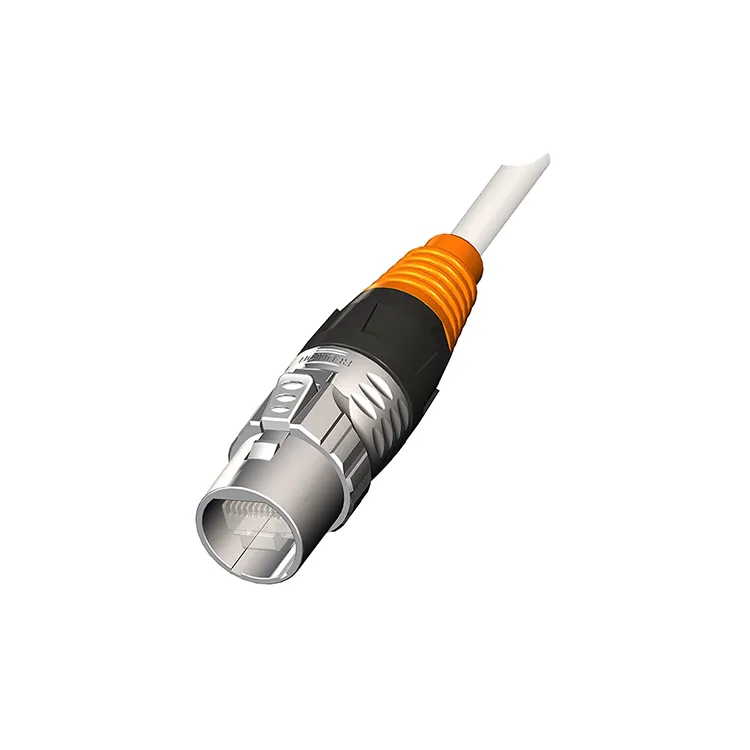

یککانکتور سیگنال RJ45یک جزء اتصال اترنت است که برای ایجاد یک اتصال فیزیکی قابل اعتماد بین تجهیزات شبکه، کابل ها، سیستم های کنترل و دستگاه های صنعتی طراحی شده است. در حالی که کانکتورهای معمولی RJ45 به طور گسترده در ادارات و شبکه‌های تجاری استفاده می‌شوند، کاربردهای صنعتی اغلب کانکتورها را در معرض لرزش، رطوبت، گرد و غبار، تغییرات دما، جفت‌گیری مکرر و استرس مکانیکی قرار می‌دهند.
به همین دلیل، طرح های صنعتی RJ45 معمولاً تأکید بیشتری بر حفاظت مکانیکی، مکانیسم های قفل، آب بندی، انتخاب مواد و پایداری الکتریکی طولانی مدت دارند. راه حل Reunion رابط استاندارد RJ45 را با ساخت و ساز صنعتی گرا برای کاربردهایی از جمله اتوماسیون کارخانه، بینایی ماشین، نظارت در فضای باز، نمایشگرهای LED و سیستم های ارتباطی صنعتی ترکیب می کند.
این کانکتور از ارتباطات اترنت در سراسر شبکه هایی مانند PROFINET، EtherNet/IP، EtherCAT و TCP/IP استاندارد پشتیبانی می کند. بسته به پیکربندی، می‌توان آن را با گزینه‌های نصب کابل، نصب بر روی پانل یا نصب PCB نیز عرضه کرد، که ادغام کانکتور در ساختارهای تجهیزات مختلف را برای مهندسان آسان‌تر می‌کند.
شبکه های اترنت مورد استفاده در محیط های صنعتی نیازمندی های متفاوتی نسبت به شبکه های اداری معمولی دارند. کانکتور نصب شده در داخل اتاق IT کنترل شده ممکن است به ندرت با آب، روغن، لرزش، گرد و غبار یا حرکت مکانیکی مکرر مواجه شود. در مقابل، یک رابط ارتباطی صنعتی را می توان در داخل کابینت های کنترل، سلول های رباتیک، ماشین آلات تولید، تجهیزات فضای باز یا سیستم های بازرسی نصب کرد.
بنابراین یک اتصال دهنده صنعتی قابل اعتماد باید چندین نگرانی عملی را برطرف کند:
این عوامل زمانی اهمیت بیشتری پیدا می‌کنند که یک پیوند اترنت مسئول کنترل ماشین، تبادل بی‌درنگ داده، ارتباطات دوربین یا نظارت بر تجهیزات از راه دور باشد.
یک کانکتور صنعتی که به خوبی مهندسی شده است باید عملکرد الکتریکی، دوام مکانیکی و راحتی نصب را متعادل کند. کانکتور سیگنال RJ45 Reunion دارای چندین ویژگی است که برای برنامه های اترنت درخواستی در نظر گرفته شده است.
| ویژگی | کانکتور سیگنال Reunion RJ45 | مزیت مهندسی |
|---|---|---|
| نرخ داده | تا 10 گیگابیت بر ثانیه | از ارتباطات پرسرعت اترنت پشتیبانی می کند |
| مسکن | آلیاژ روی، PA6 اختیاری است | حفاظت مکانیکی و انعطاف پذیری پیکربندی را فراهم می کند |
| حفاظت | IP50 / IP67 هنگام جفت شدن | مناسب برای شرایط مختلف محیطی |
| چرخه های جفت گیری | ≥2000 | از تعمیر و نگهداری مکرر و سرویس تجهیزات پشتیبانی می کند |
| دمای عملیاتی | -40 درجه سانتیگراد تا +85 درجه سانتیگراد | مناسب برای شرایط دمای وسیع صنعتی |
| خروجی کابل | 180 درجه مستقیم / 90 درجه زاویه راست | انعطاف پذیری نصب در تجهیزات فشرده را بهبود می بخشد |
| فسخ | جام لحیم کاری یا IDC | پشتیبانی از زمینه های مختلف و الزامات مونتاژ |
یکی از ویژگی های قابل توجه طراحی، سیستم قفل چرخشی سریع است. در مقایسه با یک رابط اصطکاکی مناسب، یک مکانیسم قفل اختصاصی می تواند امنیت اتصال اضافی را در جایی که لرزش یا حرکت مکرر انتظار می رود، فراهم کند.
انتخاب یک کانکتور اترنت باید با الزامات الکتریکی و محیطی شبکه شروع شود تا اینکه به تنهایی ظاهر شود. مهندسان باید نرخ انتقال، امپدانس، مقاومت تماس، دمای عملیاتی، سطح حفاظت، سازگاری کابل و پیکربندی مکانیکی را ارزیابی کنند.
| مشخصات | ارزش تجدید دیدار معمولی | چرا اهمیت دارد |
|---|---|---|
| امپدانس مشخصه | 5 ± 100 Ω | به حفظ رفتار سیگنال دیفرانسیل مناسب کمک می کند |
| رتبه بندی فعلی | 1.5 آمپر در هر تماس | قابلیت جریان تماس مداوم را تعریف می کند |
| رتبه بندی ولتاژ | 50 ولت | ولتاژ کاری مشخص شده را تعریف می کند |
| تماس با مقاومت | ≤10 mΩ اولیه | مقاومت کمتر از تماس الکتریکی پایدار پشتیبانی می کند |
| مقاومت عایق | ≥500 MΩ در 500 VDC | عملکرد عایق را نشان می دهد |
| سازگاری با کابل | CAT5e / CAT6 / CAT6a / CAT7 | انعطاف پذیری را برای طراحی سیستم اترنت فراهم می کند |
| دمای عملیاتی | -40 درجه سانتیگراد تا +85 درجه سانتیگراد | پشتیبانی از محیط های دمایی سخت |
برای سیستم‌های پرسرعت، مهندسان باید تلفات درج، تلفات برگشتی، ساخت کابل، استراتژی محافظ، زمین و کانال انتقال کامل را نیز در نظر بگیرند. عملکرد کانکتور را نمی توان مستقل از کابل، روش پایان و معماری شبکه ارزیابی کرد.
اتحاد مجدد پشتیبانی از کابل‌های CAT5e، CAT6، CAT6a، و CAT7 را مشخص می‌کند، از جمله هادی‌های رشته‌ای یا جامد در محدوده AWG 26-22 اعلام شده. این اجازه می دهد تا کانکتور برای زیرساخت استاندارد اترنت و سیستم های ارتباطی صنعتی با کارایی بالاتر در نظر گرفته شود.
تطبیق پذیری اترنت باعث می شود که رابط های RJ45 در بسیاری از سیستم های صنعتی و تجاری مرتبط باشد. یک نسخه مقاوم به ویژه زمانی مفید می شود که کانکتور باید تنش های محیطی یا مکانیکی را تحمل کند.
خطوط تولید خودکار به ارتباط بین PLC ها، کنترل کننده ها، حسگرها، درایوها، کامپیوترهای صنعتی و سایر تجهیزات شبکه بستگی دارد. یک رابط اترنت بادوام می تواند به حفظ اتصالات پایدار در حین کار مداوم کمک کند.
دوربین های صنعتی می توانند مقادیر قابل توجهی از داده های تصویری تولید کنند. بنابراین اتصال اترنت با سرعت بالا برای انتقال اطلاعات بازرسی بین دوربین ها، رایانه های صنعتی و سیستم های کنترل مهم است.
تجهیزات نظارت بر فضای باز ممکن است باران، گرد و غبار، تغییرات دما و قرار گرفتن در معرض فیزیکی را تجربه کنند. یک کانکتور با رتبه IP مناسب می تواند حفاظت بیشتری را در رابط اترنت ایجاد کند.
نمایشگرهای LED بزرگ و تجهیزات نورپردازی حرفه ای اغلب به کنترل قابل اعتماد و ارتباطات داده نیاز دارند. یک کانکتور با خروجی کابل انعطاف پذیر و قفل ایمن می تواند نصب را در تجهیزات با فضای محدود ساده کند.
کابینت های کنترل می توانند دارای چندین رابط ارتباطی در یک منطقه محدود باشند. تنظیمات پانل و پایه PCB گزینه های ادغام اضافی را برای سازندگان تجهیزات و یکپارچه سازهای سیستم فراهم می کند.
هنگام یافتن منبع اتصال اترنت صنعتی، خریداران باید قبل از مقایسه محصولات جداگانه، برنامه کاربردی را تعریف کنند. چک لیست زیر می تواند به محدود کردن انتخاب کمک کند:
برای پروژه های سفارشی، خریداران همچنین باید مقادیر سفارش مورد انتظار، طول کابل، جهت اتصال، الزامات علامت گذاری، ترجیحات مواد مسکن و محدودیت های نصب را ارائه دهند. این جزئیات به تامین کننده اجازه می دهد تا به جای ارائه صرفاً یک بخش کاتالوگ استاندارد، یک پیکربندی را توصیه کند.
اتحاد مجدد یک سازنده کانکتور مستقر در چین با تجربه در زمینه برق، سیگنال، اتوماسیون صنعتی، کانکتور ضد آب و محصولات مونتاژ کابل است. قابلیت های تولیدی آن شامل طراحی کانکتور، قالب گیری تزریقی، لحیم کاری، برش و جداسازی سیم، مونتاژ و مونتاژ کابل می باشد.
برای خط تولید RJ45، Reunion بیان می‌کند که هر واحد قبل از ارسال تحت آزمایش الکتریکی قرار می‌گیرد. این شرکت همچنین پیکربندی‌های نصب کابل، پایه پانل و پایه PCB را به همراه خروجی کابل مستقیم و زاویه راست ارائه می‌کند. این گزینه‌ها می‌توانند برای OEMها و یکپارچه‌کننده‌های سیستم در حال توسعه تجهیزات با طرح‌بندی‌های مکانیکی مختلف مفید باشند.
عملیات تولیدی گسترده‌تر Reunion شامل یک مرکز تولید تقریباً 4000 متر مربع، حدود 150 کارمند و 10 خط تولید است. تیم تحقیق و توسعه آن شامل بیش از 10 مهندس با تجربه است، در حالی که این شرکت سالانه بیش از 30 پروژه سفارشی را گزارش می دهد. این شرکت همچنین بیان می کند که سیستم کیفیت آن شامل گواهینامه های ISO 9001، ISO 14001، و ISO 13485، با اسناد انطباق اضافی مانند RoHS و REACH برای محصولات قابل اجرا در دسترس است.
برای خریدارانی که تامین‌کننده اتصال سیگنال را ارزیابی می‌کنند، این قابلیت‌های ساخت و مهندسی را می‌توان در کنار مشخصات محصول، روش‌های آزمایش، الزامات سفارشی‌سازی و انتظارات تحویل در نظر گرفت.
کانکتور سیگنال Reunion RJ45 برای انتقال داده تا 10 گیگابیت در ثانیه در صورت استفاده با کابل کشی مناسب CAT6a یا CAT7 و تجهیزات شبکه سازگار مشخص شده است. عملکرد واقعی سیستم به کانال کامل اترنت از جمله کابل، پایانه و دستگاه های فعال بستگی دارد.
پیکربندی‌های انتخابی هنگام جفت شدن، حفاظت IP67 را ارائه می‌کنند، و آنها را برای برنامه‌هایی مناسب می‌سازد که در آن محافظت در برابر گرد و غبار و قرار گرفتن در معرض آب مورد نیاز است. نصب کامل همچنان باید از نظر ورودی کابل، شرایط جفت گیری، طراحی محفظه و قرار گرفتن در معرض محیط ارزیابی شود.
سازگاری مشخص شده شامل کابل‌های CAT5e، CAT6، CAT6a و CAT7 است که از هادی‌های رشته‌ای یا جامد در محدوده AWG 26-22 پشتیبانی می‌کنند.
کانکتور سیگنال صنعتی RJ45 برای حداقل 2000 چرخه جفت گیری مشخص شده است. این امر به ویژه در مورد تجهیزاتی که نیاز به تعمیر و نگهداری دوره ای، تعویض، بازرسی، یا خدمات میدانی دارند، مرتبط است.
بله. بسته به نیاز پروژه، سفارشی سازی می تواند شامل پیکربندی، طول کابل، علامت گذاری، گزینه های مسکن و سایر جزئیات مکانیکی باشد. خریداران باید هنگام درخواست قیمت، محیط برنامه، مشخصات کابل، روش نصب، مقدار و برنامه تحویل مورد نیاز را ارائه دهند.
یک اتصال اترنت قابل اعتماد با انتخاب کانکتوری شروع می شود که با الزامات الکتریکی، مکانیکی و محیطی سیستم کامل مطابقت داشته باشد. برای اتوماسیون صنعتی، ماشین بینایی، نظارت، تجهیزات LED و سایر دستگاه‌های شبکه، رابط صنعتی RJ45 می‌تواند دوام و انعطاف‌پذیری نصب را فراتر از سخت‌افزار شبکه‌های اداری معمولی ارائه دهد.
اتحاد مجدد سازگاری RJ45 را با گزینه هایی برای حفاظت IP، عملکرد دمای صنعتی، تنظیمات نصب چندگانه، قفل ایمن و انتقال اترنت با سرعت بالا ترکیب می کند. اگر شما منبع یککانکتور سیگنال RJ45برای تولید OEM، یکپارچه سازی سیستم یا خرید عمده، ابتدا کابل و الزامات محیطی خود را بررسی کنید، سپس پیکربندی مورد نیاز را با تیم مهندسی در میان بگذارید.
