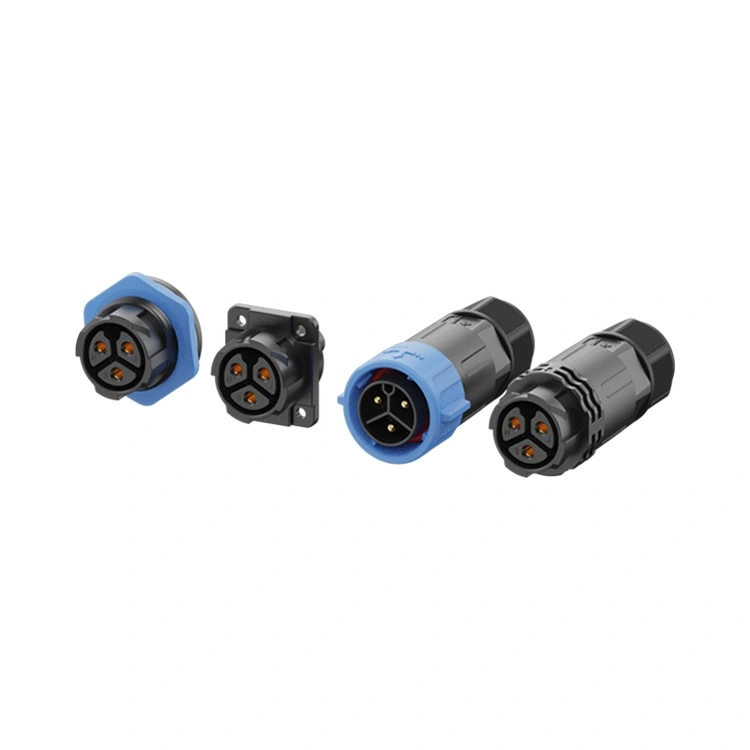

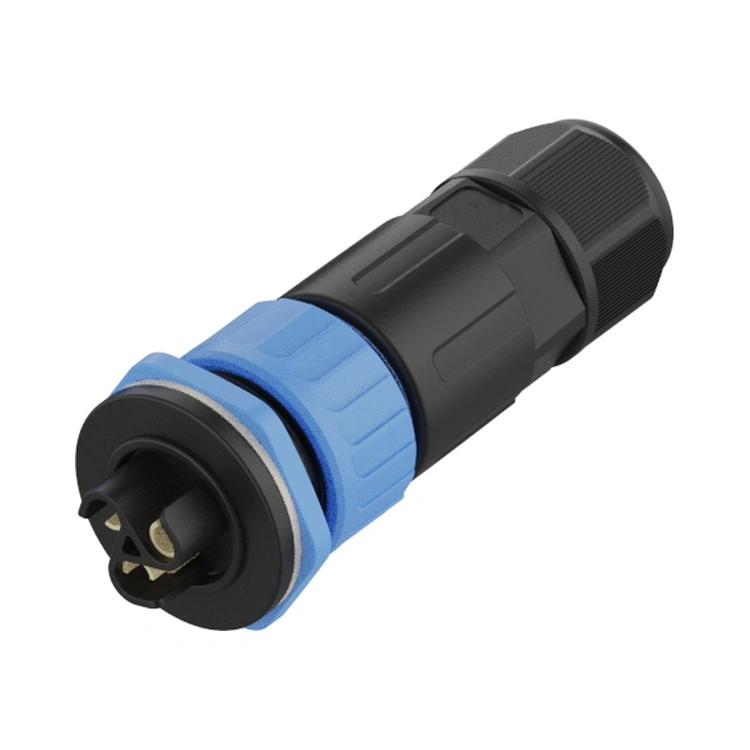

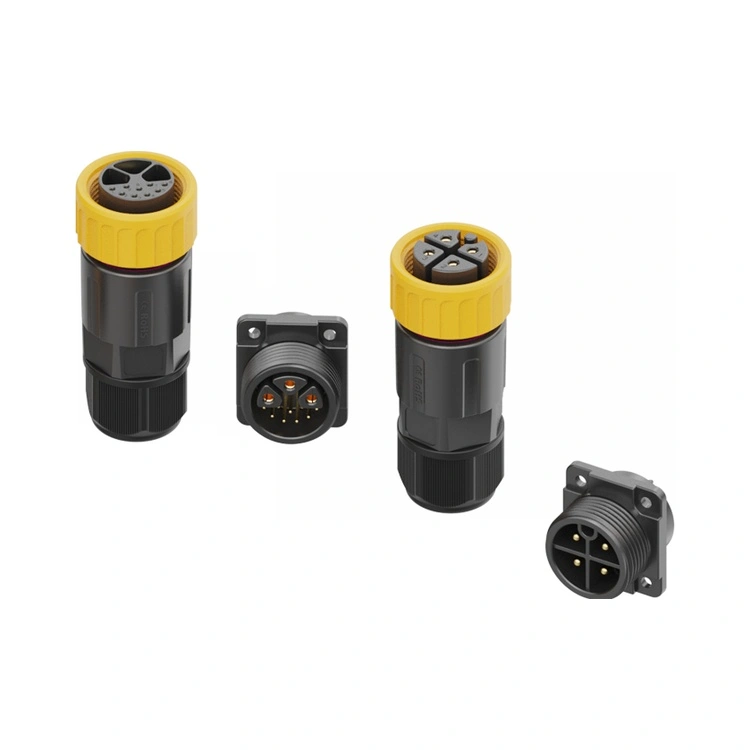

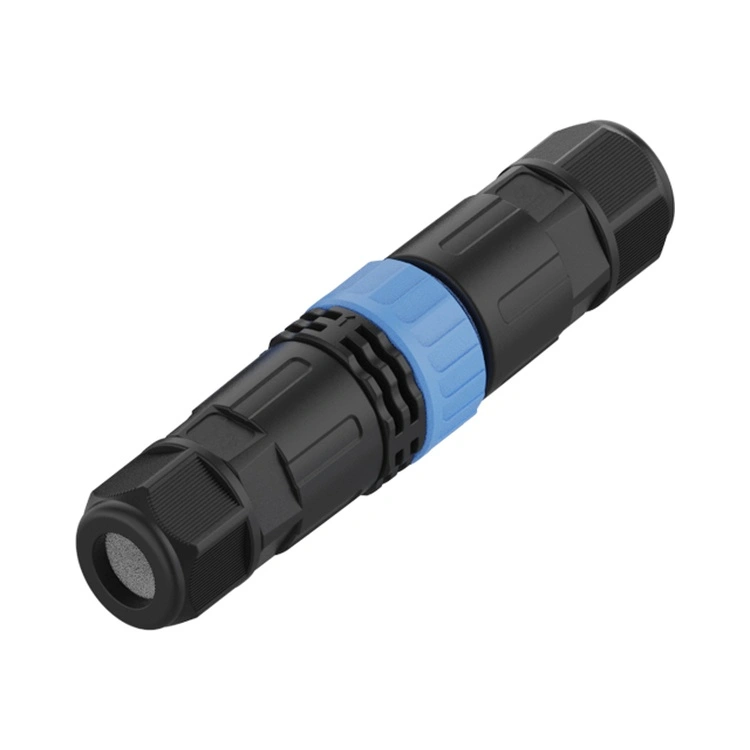

کانکتور ضدآب پلاستیکی سری M25 پرچمدار Reunion است که در برابر خوردگی جریان بالایی دارد و برای کاربردهایی طراحی شده است که در آن توان قابل توجه (تا 30 آمپر) باید با شرایط محیطی تهاجمی همراه باشد. این کانکتور دایره ای رزوه ای یک رابط 25 میلی متری ناهموار با ضد آب Ip67/IP68 و یک محفظه ترموپلاستیک PA66 با استحکام بالا ترکیب می کند که ذاتاً ضد خوردگی است - بدون زنگ زدگی، بدون اکسیداسیون و بدون تخریب آبکاری.
موجود در پیکربندی های 2 تا 12 پین، از جمله انواع سیگنال قدرت هیبریدی
سری M25 از سیگنال های کنترلی با جریان بالا (تا 20 آمپر) و سیگنال های کنترل ولتاژ پایین در یک کانکتور پشتیبانی می کند.
مکانیسم قفل رزوه ای برای اطمینان از قابلیت اطمینان جفت گیری ثابت در طول صدها چرخه، در حالی که کنتاکت ها از برنج با روکش طلای انتخابی برای حفظ مقاومت تماس پایین تراشیده می شوند. Reunion سری پلاستیکی M25 را از طریق یک فرآیند یکپارچه عمودی تولید می کند - از قالب گیری تزریقی دقیق تا مونتاژ خودکار و آزمایش 100٪ الکتریکی.
| ویژگی | بهره مند شوند |
| محفظه ضد خوردگی PA66 | بدون زنگ زدگی، بدون اکسیداسیون - طراحی شده برای اسپری نمک، محیط های دریایی و در معرض مواد شیمیایی. |
| کاهش وزن تا 60 درصد | به طور قابل توجهی سبک تر از معادل های برنجی - بارگذاری ساختاری روی تجهیزات و براکت های نصب را کاهش می دهد. |
| رتبه بندی فعلی تا 30A | بالاترین بارهای توان را در سری M-مناسب برای موتورهای سنگین، شارژرهای برقی و توزیع برق تحمل می کند. |
| IP67/IP68 ضد آب | در برابر غوطه ور شدن مداوم - قابل اطمینان برای تاسیسات دریایی، ساحلی و مستعد سیل. |

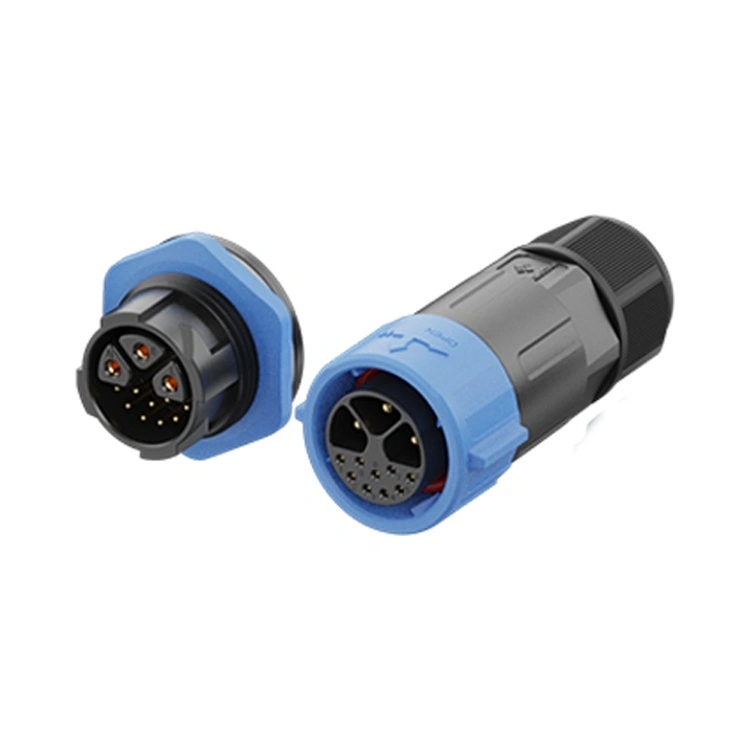

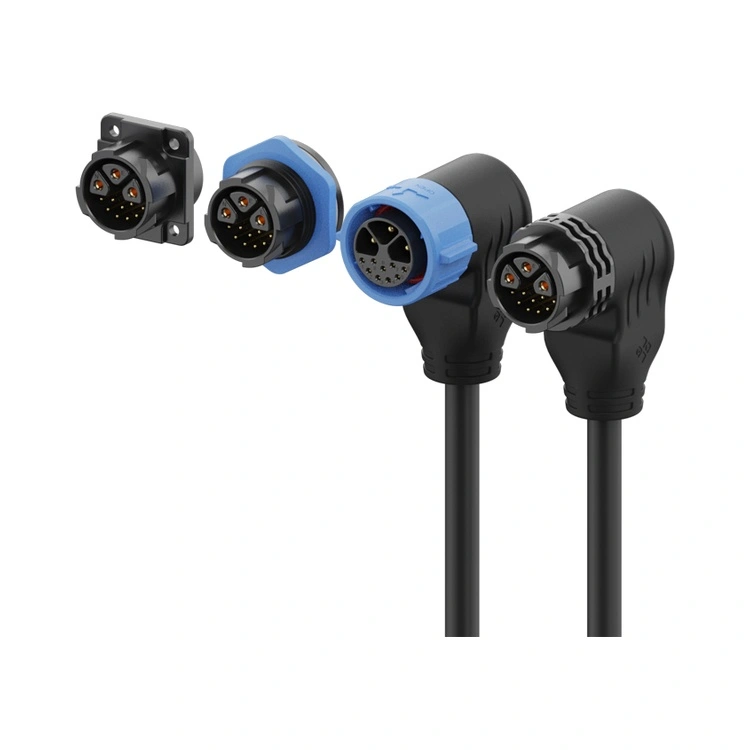

| پیکربندی هیبریدی 3+2، 3+5، 3+9 | 3 پایه برق با جریان بالا (تا 20 آمپر) را با 2 یا 5 یا 9 پین سیگنال ترکیب می کند - تعداد کابل و فضای پانل را کاهش می دهد. |
| اطلاعات تماس برنجی با روکش طلا | مقاومت کم در تماس (≤3mΩ) و حفاظت در برابر خوردگی - عملکرد را در محیط های مرطوب حفظ می کند. |
| قفل رزوه ای | جفت گیری مقاوم در برابر لرزش - از سست شدن ناشی از حرکت ماشین آلات سنگین و چرخه حرارتی جلوگیری می کند. |
| -40 درجه سانتیگراد تا +105 درجه سانتیگراد عملکرد | محدوده دمایی وسیع شرایط شدید صنعتی، دریایی و فضای باز را پوشش می دهد. |
| پارامتر | 2 پین | 3 پین | 4 پین | 5 پین | 6 پین | 3+2 پین | 3+5 پین | 3+9 پین |
| رتبه بندی ولتاژ | 250 ولت | 250 ولت | 250 ولت | 250 ولت | 250 ولت | 250 ولت / 50 ولت | 250 ولت / 50 ولت | 250 ولت / 50 ولت |
| رتبه بندی فعلی | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| بخش سیم | 0.75-4.0mm² | 0.75-4.0mm² | 0.5-2.5 میلی متر مربع | 0.5-2.5 میلی متر مربع | 0.25-1.5 میلی متر مربع | 0.25-2.5 میلی متر مربع | 0.25-2.5 میلی متر مربع | 0.25-2.5 میلی متر مربع |
دمای عملیاتی:-40 درجه سانتی گراد ~ 105+ درجه سانتی گراد
رتبه حفاظتی:IP65 / IP67 / IP68 (شرایط جفت شده)
مصالح مسکن:PA66
مواد تماس:برنج با روکش طلا
مقاومت تماس:≤3mΩ
چرخه جفت گیری:≥500
وزن:تقریباً 60٪ سبک تر از کانکتورهای برنجی مشابه
درجه اشتعال پذیری:UL 94 V-0
همه مواد مطابق با RoHS
| جنبه | سری Reunion M25 Plastic | اتصالات فلزی M25 | برندهای کانکتور پلاستیکی ممتاز |
| مقاومت در برابر خوردگی | عالی - PA66 | وابسته به آبکاری - خطر زنگ زدگی در اسپری نمک | متغیر |
| وزن | تا 60 درصد سبک تر | سواره های سنگین | مشابه Reunion |
| قیمت | قیمت مناسب حجم | 3-4× بالاتر | 2-3× بالاتر |
| رتبه بندی فعلی | تا 30A | تا 30A | به طور معمول پایین تر |
| گزینه های ترکیبی | 3+2، 3+5، 3+9 پین | محدود | محدود |
| 100% تست برق | هر واحد | مبتنی بر نمونه | مبتنی بر نمونه |
| قابلیت ردیابی | ERP قابل ردیابی | بله | بله |
| زمان سرب | 15-17 روز | 4-8 هفته | 4-6 هفته |
| سفارشی سازی MOQ | کم (100 قطعه) | بالا (500+) | بالا (500+) |
| گواهینامه های ISO | 9001, 14001, 13485 | معمولا 9001 | معمولا 9001 |
| گواهینامه | دامنه |
| ISO 9001:2015 | مدیریت کیفیت – طراحی، تولید و خدمات پس از فروش. |
| ISO 14001:2015 | مدیریت زیست‌محیطی - کاهش زباله و شیوه‌های پایدار تأیید شده |
| ISO 13485:2016 | مدیریت کیفیت تجهیزات پزشکی - قابل استفاده برای M25 مورد استفاده در تجهیزات تشخیصی یا نظارتی. |
| UL به رسمیت شناخته شد | گواهی ایمنی در سطح اجزا برای بازارهای آمریکای شمالی. |
| RoHS | محدودیت مواد خطرناک - مطابقت با دستورالعمل اتحادیه اروپا. |
خط تولید کانکتور پلاستیکی M25 Reunion تحت کنترل های سختگیرانه فرآیند عمل می کند. IP67 ضد آب در هر دسته تولیدی از طریق آزمایش غوطه وری واقعی (1 متر، 30 دقیقه) تأیید می شود. سوابق آزمایش، گواهی مواد، و گزارش های بازرسی برای هر دسته نگهداری می شود.
امتیاز جریان کانکتور پلاستیکی M25 توسط سیستم تماس و گیج سیم تعیین می شود، نه مواد محفظه. محفظه PA66 یک ترموپلاستیک با دمای بالا با دمای انحراف حرارتی بیش از 200 درجه سانتیگراد است که بسیار بالاتر از محدوده عملکرد کانکتور از -40 درجه سانتیگراد تا +105 درجه سانتیگراد است. خود کنتاکت‌ها برنجی با روکش طلا هستند و درجه جریان (تا 30A) از طریق آزمایش افزایش دما بر اساس استاندارد IEC 60512 تأیید می‌شود. در آزمایش ما، افزایش دمای کانکتور پلاستیکی M25 در جریان نامی در همان حدود اتصال‌دهنده‌های فلزی معادل است. هدایت حرارتی پایین محفظه با هندسه بهینه عایق و طراحی تماس که گرما را به طور موثر از طریق هادی کابل و رابط پانل پخش می کند، جبران می شود.
بله - کانکتور پلاستیکی M25 برای برنامه های شارژ EV مناسب است، به ویژه:
ایستگاه های شارژ AC نصب شده در مکان های ساحلی یا با رطوبت بالا.
شارژرهای روی برد که به اتصالات مقاوم در برابر خوردگی نیاز دارند.
رابط های مدیریت باتری ترکیبی از قدرت و سیگنال.
خواص ضد خوردگی محفظه PA66 مخصوصاً برای شارژرهای EV نصب شده در مناطق ساحلی (نمک پاشی)، محیط های شهری (نمک جاده در زمستان)، یا مناطق صنعتی (در معرض مواد شیمیایی) بسیار ارزشمند است. آب بندی IP68 در برابر باران و شستشو محافظت می کند. برای شارژ سریع DC (100A+)، ما کانکتورهای صنعتی بزرگتر را توصیه می کنیم که به طور خاص برای کاربردهای DC با جریان بالا طراحی شده اند.
