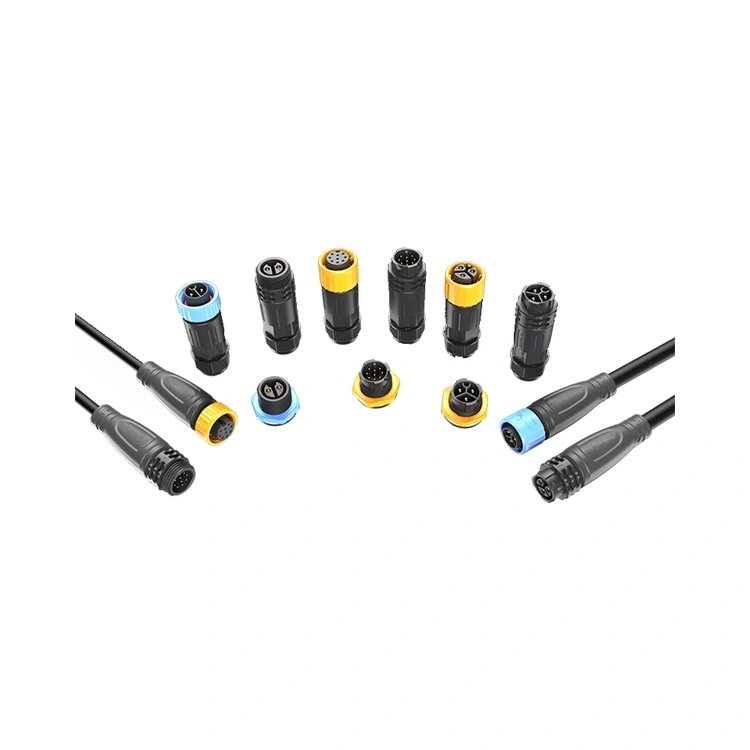

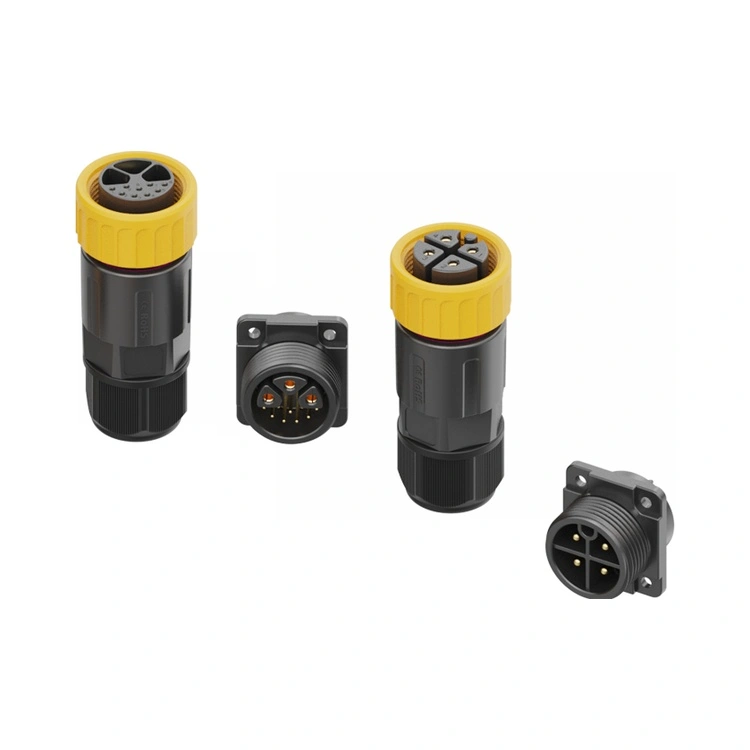

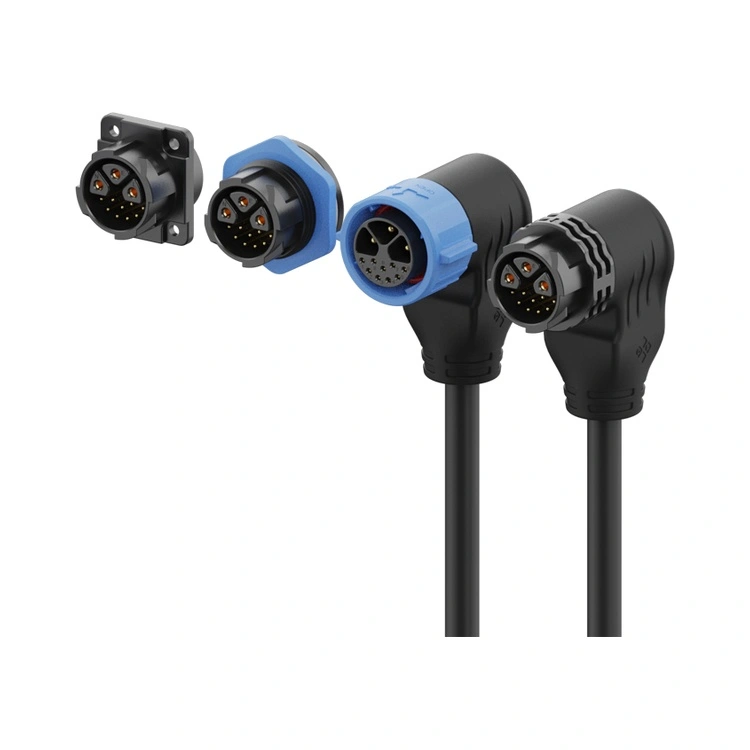

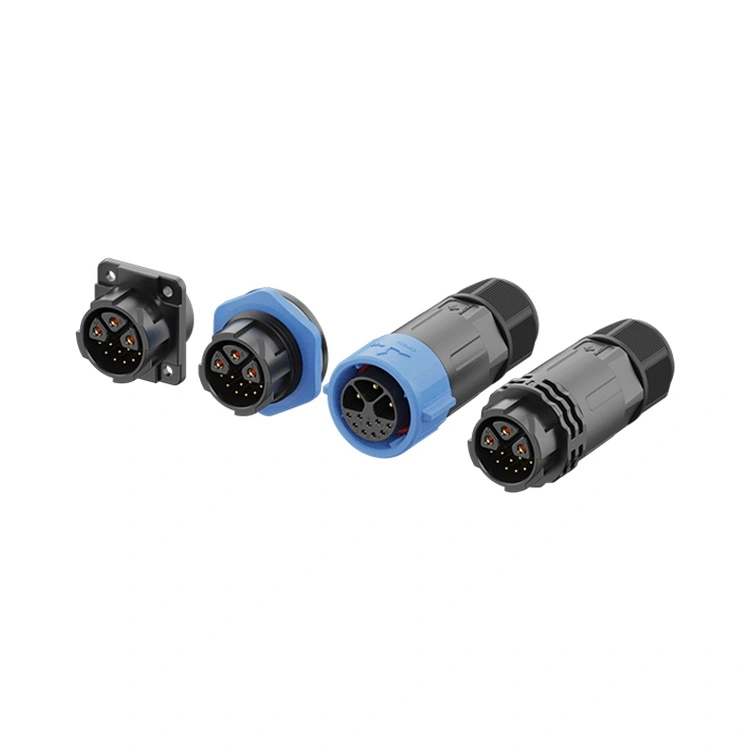

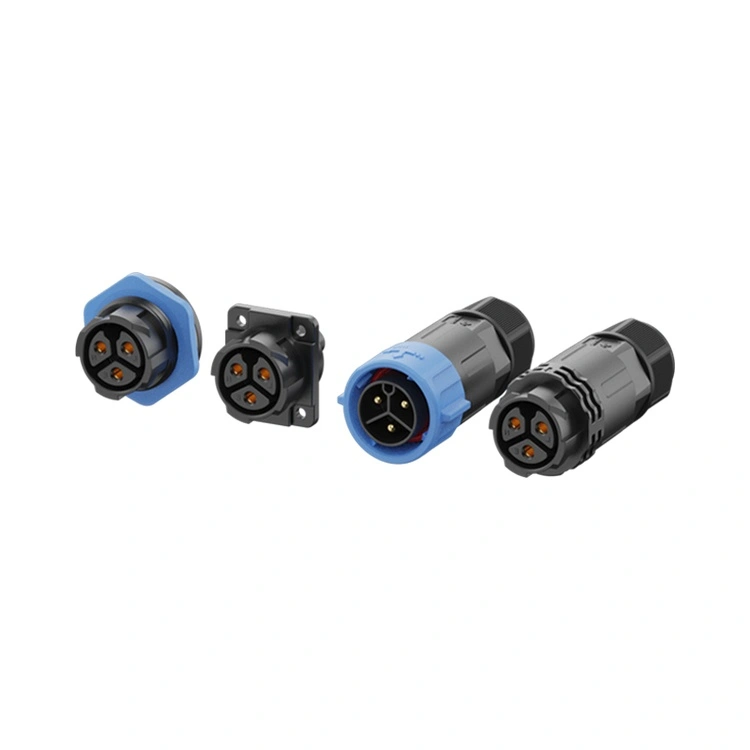

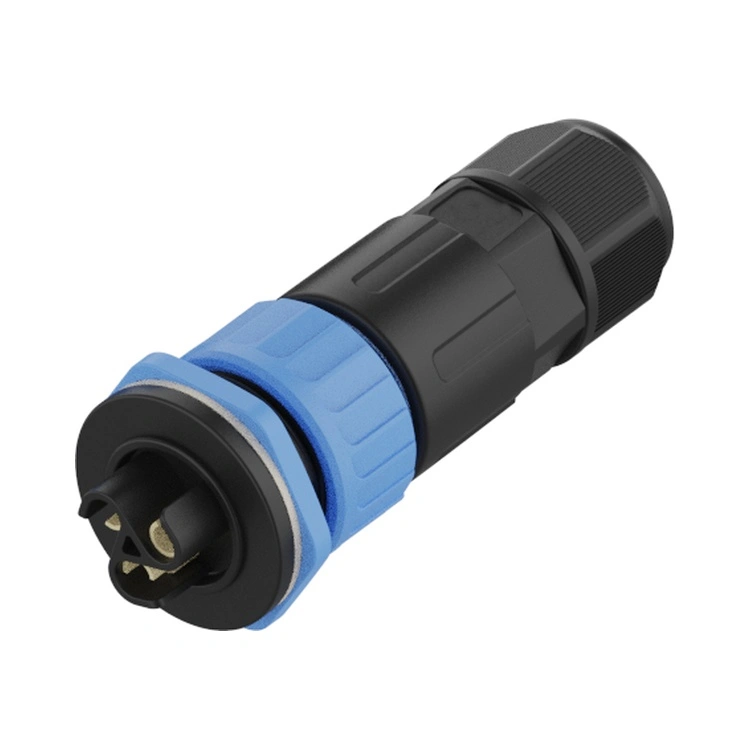

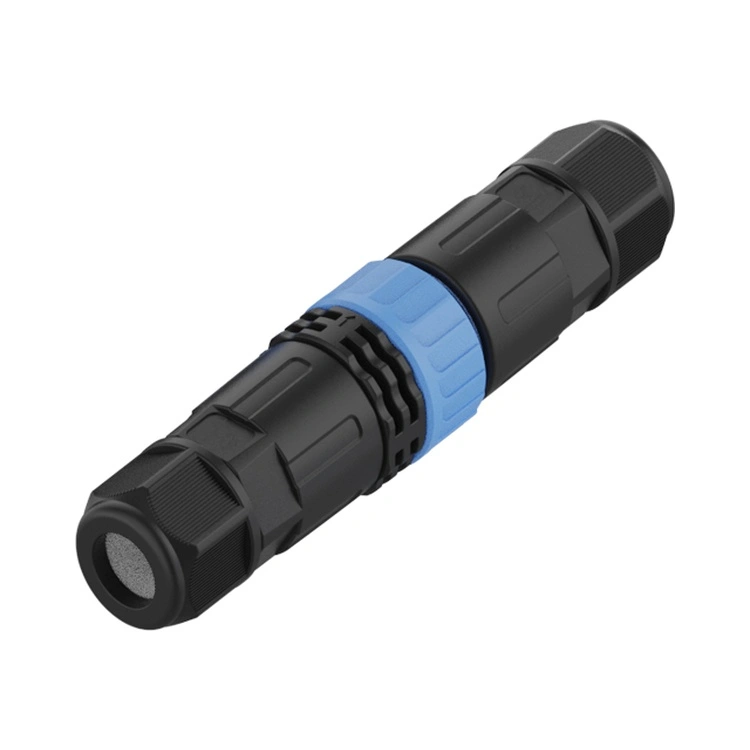

کانکتور نور LED سری Reunion M25 برای وسایل بالای 1000 وات ساخته شده است که چرخه حرارتی (ΔT تا 145 درجه سانتیگراد) و شوک مکانیکی معمولاً محلول‌های استاندارد M20 را تخریب می‌کنند. برخلاف نسخه‌های عمومی، این مجموعه هر دسته تولیدی را در موارد زیر قرار می‌دهد:
1) 100% هیپوت و تست مقاومت تماسی
2) تست ضد آب IP67 – عمق 1 متر، 30 دقیقه، مستند با ضبط ویدیو
3) اعتبارسنجی شوک حرارتی – 500 چرخه از -40 درجه سانتی گراد تا +105 درجه سانتی گراد بدون شل شدن مهر و موم
این پروتکل آزمایشی مستقیماً به حالت شکست شماره 1 در سیستم‌های LED در فضای باز می‌پردازد: خوردگی ریز حرکتی ناشی از نوسان کابل ناشی از باد. مکانیسم قفل رزوه ای (گشتاور توصیه شده 1.2 تا 1.5 نیوتن متر) فشار رابط را بالای 80 نیوتن نگه می دارد و حتی زمانی که روی دکل های استادیوم با ارتفاع 50 متر نصب می شود، تماس پایدار را تضمین می کند.
| معیار انتخاب | کانکتور چراغ LED سری Reunion M25 | سری M20 (ظرفیت پایین) | شبیه M25 بدون مارک |
| حداکثر جریان پیوسته | 30A (هر پایه پاور) | 30A (اما در 85 درجه سانتیگراد به 22A کاهش می یابد) | ادعای 30A، اما در 25A ناموفق است (بدون گزارش تصویر حرارتی) |
| گزینه های پین هیبریدی | 3+2 / 3+5 /3+9 پین | فقط 2+2 (MOQ 500+ سفارشی) | هیچ - پوسته های فقط قدرت |
| IP67 ضد آب | هر دسته - تست غوطه‌وری، عکس‌ها حفظ می‌شوند | بر اساس نمونه (1 در 1000) | مستند نیست |
| محل اقامت کابل OD | 6 تا 12 میلی‌متر (خروج دستکش) | 4-8 میلی متر | 5-10 میلی متر (تسکین فشار ضعیف) |
| زمان تحویل (1000 عدد) | 15-20 روز | 4-6 هفته | غیرقابل پیش بینی (اغلب ارسالی) |
| قابلیت ردیابی | کد دسته ای ERP → گواهی مواد خام | در سطح دسته ای | هیچ کدام |
توصیه: کانکتور نور LED سری Reunion M25 را برای هر پروژه ای که ROI > 3 سال و هزینه های توقف برنامه ریزی نشده از 2000 دلار در ساعت فراتر می رود (به عنوان مثال، پیش بند فرودگاه، روشنایی خروج تونل) مشخص کنید.
| پارامتر | 2 پین | 3 پین | 4 پین | 5 پین | 6 پین | 3+2 پین | 3+5 پین | 3+9 پین |
| رتبه بندی ولتاژ | 250 ولت | 250 ولت | 250 ولت | 250 ولت | 250 ولت | 250 ولت / 50 ولت | 250 ولت / 50 ولت | 250 ولت / 50 ولت |
| رتبه بندی فعلی | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| بخش سیم | 0.75-4.0mm² | 0.75-4.0mm² | 0.5-2.5 میلی متر مربع | 0.5-2.5 میلی متر مربع | 0.25-1.5 میلی متر مربع | 0.25-2.5 میلی متر مربع | 0.25-2.5 میلی متر مربع | 0.25-2.5 میلی متر مربع |
5 پین سیگنال در پیکربندی 3+5 به طور مستقل با یک گام 2.54 میلی‌متری محافظت می‌شوند و تضعیف تداخل بیش از 40 دسی‌بل در فرکانس 250 کیلوهرتز را فراهم می‌کنند که برای ارتباطات دو جهته DMX512 RDM ضروری است. برای کاربردهای DALI-2، نوع 3+2 پین (2 سیم سیگنال) از آدرس دهی تا 64 فیکسچر در هر حلقه پشتیبانی می کند، در حالی که ریل برق 30A را حفظ می کند. راهنمای عملی سیم کشی برای مشخص کننده ها:
3+5 پین: پین‌های 1–3 = L1/L2/L3 (3 فاز، هر کدام 20 آمپر)؛ پین های 4-5 = DALI +/-; پین های 6-7 = DMX data+ / data- ; پین 8 = DMX مشترک (مرجع سپر).
3+2 پین: پین 1–3 = L/N/PE (تک فاز 30A یا 3 فاز 20A)؛ پین های 4-5 = کم نور 0-10 ولت یا DALI.
این معماری ترکیبی با حذف 40 درصد از اتصالات بلوک پایانه، کار میدانی را کاهش می‌دهد
A: عایق ترموپلاستیک با دمای بالا (UL 94 V-0) استحکام ضربه ای >6 کیلوژول بر متر مربع را در دمای 40- درجه سانتی گراد حفظ می کند (تست شده بر اساس ISO 179). حلقه O سیلیکونی مجموعه فشرده سازی را کمتر از 20% پس از 500 چرخه شروع سرد حفظ می کند.
برای پروژه‌های استاندارد کنترل‌شده با DALI، پیکربندی 3+2 را توصیه می‌کنیم:
3 پایه برق (هر کدام 20 آمپر) برای ورودی درایور LED.
2 پین سیگنال (هر کدام 10 آمپر) برای داده‌های DALI.
این قدرت کافی را برای لامپ های با وات بالا فراهم می کند و از ارتباطات DALI در مسیرهای تا 300 متر پشتیبانی می کند. برای کنترل رنگ چند کاناله یا بازخورد حسگر یکپارچه، انواع 3+5 یا 3+9 را انتخاب کنید. همه پیکربندی‌ها یکپارچگی سیگنال را برای پروتکل‌های DALI، DMX، 0-10V و RS-485 حفظ می‌کنند.
