چگونه یک کانکتور صنعتی سری M12 می تواند قابلیت اطمینان را در سیستم های اتوماسیون مدرن بهبود بخشد

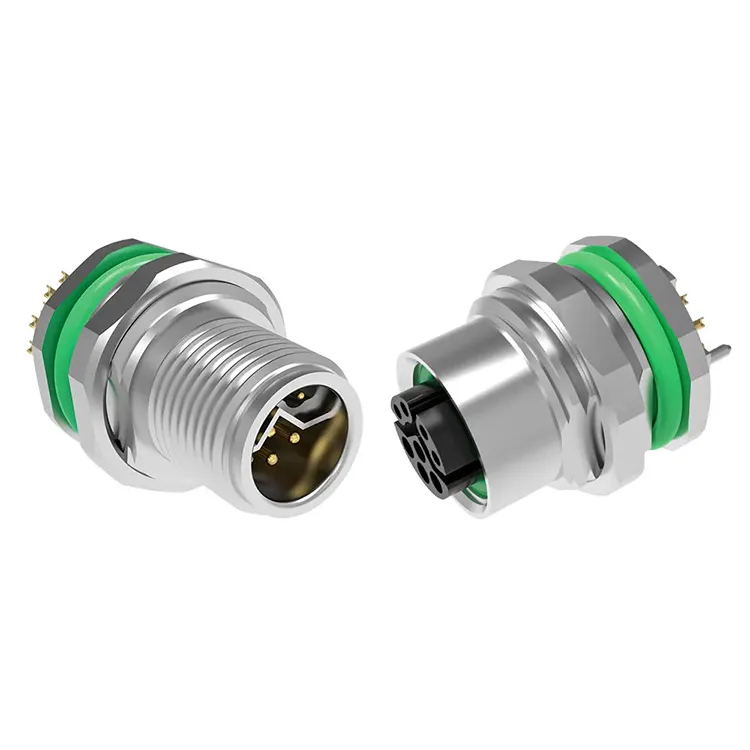

اتحاد مجددرا فراهم می کندکانکتور صنعتی سری M12به عنوان یک راه حل اتصال همه کاره برای اتوماسیون کارخانه، حسگرها، محرک ها، سیستم های فیلدباس، اترنت صنعتی و توزیع برق. با پیکربندی‌های 2 تا 17 پین، گزینه‌های کدگذاری متعدد، حفاظت IP67 و گزینه‌هایی برای محافظ و مجموعه‌های کابل، خانواده کانکتورها برای محیط‌های صنعتی پر تقاضا طراحی شده‌اند که در آن اتصالات الکتریکی و مکانیکی پایدار ضروری است.

کانکتور M12 چیزی بیش از یک کانکتور دایره ای فشرده است. رابط رزوه ای استاندارد شده، سیستم کدگذاری، آب بندی محیطی و پیکربندی های الکتریکی گسترده آن را به یک فناوری اتصال مهم برای تجهیزات اتوماسیون مدرن تبدیل کرده است. سری M12 می تواند از برنامه های کاربردی مختلف از سنسورها و دستگاه های IO-Link گرفته تا PROFIBUS، DeviceNet، CANopen، اترنت صنعتی، سیستم های سروو و توزیع برق DC پشتیبانی کند. این راهنما مشخصات کلیدی، گزینه های کدگذاری، سناریوهای کاربردی، عوامل انتخاب و ملاحظات کیفیتی را که مهندسان و تیم های خرید باید هنگام انتخاب کانکتور صنعتی M12 ارزیابی کنند، توضیح می دهد.

فهرست مطالب

چرا کانکتور M12 به طور گسترده در اتوماسیون صنعتی استفاده می شود؟

مشخصات کلیدی کانکتور صنعتی M12 چیست؟

گزینه های کدگذاری M12 چگونه متفاوت هستند؟

کانکتورهای صنعتی M12 معمولاً در کجا استفاده می شوند؟

چگونه باید کانکتور M12 مناسب را انتخاب کنید؟

خریداران چه فاکتورهای کیفیتی را باید بررسی کنند؟

سوالات متداول در مورد کانکتورهای صنعتی M12

چرا کانکتور M12 به طور گسترده در اتوماسیون صنعتی استفاده می شود؟

تجهیزات صنعتی به اتصالاتی نیاز دارند که علیرغم لرزش، رطوبت، تغییرات دما، گرد و غبار و تعمیر و نگهداری مکرر پایدار باقی بمانند. فرمت M12 این الزامات را با یک طراحی دایره ای فشرده و مکانیزم کوپلینگ رزوه ای برطرف می کند.

برای مهندسان اتوماسیون، یکی از مزیت های اصلی آن انعطاف پذیری است. پیکربندی های مختلف کدگذاری M12 برای عملکردهای مختلف الکتریکی و ارتباطی طراحی شده اند که به جلوگیری از اتصالات ناسازگار کمک می کند. بنابراین کانکتور را می توان در حسگرها، محرک ها، کابینت های کنترل، دستگاه های میدانی، موتورها، شبکه های اترنت و سایر تجهیزات صنعتی ادغام کرد.

مشخصات محصول Reunion نشان می دهد که سری M12 آن مطابق با استانداردهای DIN EN 61076-2-101/109/111 مربوطه طراحی شده است و می تواند هنگام جفت شدن به حفاظت IP67 دست یابد. طیف محصولات همچنین شامل پیکربندی‌های محافظ و بدون محافظ است که گزینه‌هایی را برای کاربردهایی با الزامات سازگاری الکترومغناطیسی مختلف ارائه می‌کند.

برای کاربران صنعتی، این ترکیب از ابعاد استاندارد، انتخاب های کدگذاری، حفاظت از محیط زیست و انعطاف پذیری برنامه می تواند طراحی و نگهداری سیم کشی را ساده کند.

مشخصات کلیدی کانکتور صنعتی M12 چیست؟

انتخاب یک کانکتور فقط بر اساس اندازه فیزیکی آن می تواند منجر به اتصال نامناسب شود. درجه بندی های الکتریکی، کدگذاری، شمارش پین، محافظ، حفاظت از محیط زیست و روش خاتمه باید قبل از خرید در نظر گرفته شود.

امتیاز دقیق همیشه به کدگذاری و پیکربندی انتخاب شده بستگی دارد. برای مثال، مشخصات منتشر شده سازنده، قابلیت‌های جریان بالاتری را برای نسخه‌های S-code و L-code نسبت به چندین پیکربندی سیگنال‌گرا فهرست می‌کند. بنابراین، کد اتصال باید همراه با الزامات الکتریکی انتخاب شود تا اینکه به عنوان یک جزئیات ثانویه در نظر گرفته شود.

گزینه های کدگذاری M12 چگونه متفاوت هستند؟

کدگذاری M12 یکی از مهمترین فاکتورها هنگام انتخاب کانکتور صنعتی است. ترتیبات کلیدهای مختلف برای عملکردهای مختلف الکتریکی یا ارتباطی در نظر گرفته شده است.

• A-code:معمولا برای سنسورها، محرک ها، دستگاه های IO-Link و برنامه های سیگنال DC استفاده می شود. تنظیمات می تواند از 2 تا 17 پین باشد.
• B-code:معمولاً با PROFIBUS، DeviceNet و سایر برنامه های فیلدباس مرتبط است.
• کد سی:طراحی شده برای برنامه های برق AC و در پیکربندی های چند پین موجود است.
• D-code:برای برنامه های اترنت صنعتی مانند اتصالات شبکه 100 مگابیت بر ثانیه استفاده می شود.
• ایکس کد:برای برنامه های اترنت با سرعت بالاتر طراحی شده و معمولاً از پیکربندی 8 پین استفاده می کند.
• S-code:برای برق AC با جریان بالاتر و برنامه های مربوط به سروو در نظر گرفته شده است.
• ال کد:طراحی شده برای توزیع برق DC و نیازهای جریان بالاتر.

سیستم کدگذاری به کاهش احتمال اتصال مدارهای ناسازگار کمک می کند. مهندسان باید کد اتصال، آرایش پین، ولتاژ، جریان، و رابط جفت مشخص شده توسط سازنده تجهیزات را قبل از نهایی کردن یک قطعه تأیید کنند.

کانکتورهای صنعتی M12 معمولاً در کجا استفاده می شوند؟

فرم فشرده و حفاظت از محیط زیست کانکتورهای M12 آنها را برای بسیاری از نقاط اتصال صنعتی مناسب می کند.

اتوماسیون کارخانه

کانکتورهای M12 اغلب برای اتصال حسگرهای مجاورت، حسگرهای فوتوالکتریک، محرک ها، ماژول های ورودی/خروجی و دستگاه های کنترل استفاده می شوند. رابط استاندارد آنها می تواند سیم کشی و نگهداری دستگاه را ساده کند.

اترنت صنعتی

برای اتصالات شبکه صنعتی می توان از پیکربندی های D-code و X-code استفاده کرد. در خطوط تولید خودکار، اتصالات اترنت قابل اعتماد برای ارتباط بین دستگاه‌های میدانی، کنترل‌کننده‌ها، سوئیچ‌ها و سایر تجهیزات شبکه مهم هستند.

رباتیک و سیستم های حرکتی

تجهیزات رباتیک می توانند اتصال دهنده ها را در معرض لرزش و حرکت مکرر قرار دهند. یک سیستم کوپلینگ رزوه ای یک اتصال مکانیکی را فراهم می کند که برای مقاومت در برابر شل شدن تصادفی در شرایط عملیاتی عادی طراحی شده است.

تجهیزات فضای باز و شستشو

با رتبه IP67 هنگامی که به درستی جفت شوند، می توان از تنظیمات مناسب M12 در محیط هایی استفاده کرد که تجهیزات ممکن است با آب، گرد و غبار یا فرآیندهای معمول تمیز کردن مواجه شوند. نصب و آب بندی صحیح برای دستیابی به سطح حفاظت مشخص شده ضروری است.

توزیع برق

گزینه های S-code و L-code پلت فرم M12 را فراتر از سیگنال های کم مصرف گسترش می دهند. بسته به پیکربندی انتخاب شده، این سری می تواند از اتصالات برق AC یا DC با جریان بالاتر برای تجهیزات صنعتی پشتیبانی کند.

چگونه باید کانکتور M12 مناسب را انتخاب کنید؟

یک فرآیند انتخاب سیستماتیک می تواند به جلوگیری از مشکلات سازگاری و هزینه های جایگزین غیر ضروری کمک کند. قبل از ثبت سفارش، عوامل زیر را ارزیابی کنید:

1. شناسایی اپلیکیشن:تعیین کنید که آیا اتصال برای حسگرها، ارتباطات داده، نیرو، موتورها یا عملکردهای ترکیبی در نظر گرفته شده است.
2. کدگذاری را تایید کنید:A، B، C، D، X، S، L یا پیکربندی قابل اجرا دیگری را بر اساس رابط تجهیزات انتخاب کنید.
3. بررسی الزامات پین:مطمئن شوید که تعداد کنتاکت ها برای تمام مدارهای برق و سیگنال مورد نیاز کافی است.
4. بررسی رتبه های الکتریکی:رتبه بندی ولتاژ و جریان کانکتور را با نیازهای واقعی سیستم مقایسه کنید.
5. ارزیابی شرایط محیطی:آب، گرد و غبار، مواد شیمیایی، ارتعاش، دما و قرار گرفتن در فضای باز را در نظر بگیرید.
6. تعیین الزامات محافظ:در مواردی که تداخل الکترومغناطیسی ممکن است بر یکپارچگی سیگنال تأثیر بگذارد، می‌توان نسخه‌های محافظ را در نظر گرفت.
7. خاتمه را انتخاب کنید:بسته به ساختار تجهیزات، گزینه ها ممکن است شامل لحیم کاری، لحیم کاری غوطه ور، چین خوردگی یا پایانه های سرب پرنده باشد.
8. الزامات کابل را تأیید کنید:جنس کابل، طول، انعطاف پذیری، شعاع خمش و جهت کانکتور باید با محیط نصب مطابقت داشته باشد.

برای پروژه‌هایی که شامل چندین کانکتور هستند، تهیه یک برنامه زمان‌بندی اتصال که دستگاه، کد اتصال، تعداد پین‌ها، عملکرد الکتریکی، مشخصات کابل و رابط جفت را نشان می‌دهد نیز مفید است. این یک مرجع عملی برای تیم های تهیه و تولید فراهم می کند.

خریداران چه فاکتورهای کیفیتی را باید بررسی کنند؟

کیفیت اتصالات صنعتی ارتباط نزدیکی با پایداری اتصال طولانی مدت دارد. یک محصول ممکن است از نظر ظاهری مشابه به نظر برسد در حالی که تفاوت های قابل توجهی در مواد تماس، آبکاری، آب بندی، قوام مونتاژ و بازرسی الکتریکی دارد.

اتحاد مجدد بیان می‌کند که سری M12 آن از کنتاکت‌های برنجی با روکش طلا، عایق‌های PA66 و مقاومت تماسی اعلام‌شده بیش از 3mΩ استفاده می‌کند. سازنده همچنین 100٪ آزمایش الکتریکی را برای هر واحد و تأیید غوطه وری IP67 در سطح دسته ای توصیف می کند. اطلاعات کیفیت منتشر شده آن بیشتر فهرستی از ISO 9001:2015، ISO 14001:2015، ISO 13485:2016، و انطباق RoHS در چارچوب کیفیت و انطباق آن است.

برای تیم های تدارکات، پست های بازرسی کیفیت زیر به ویژه مفید هستند:

• مشخصات مواد و آبکاری
• مقاومت تماس و عملکرد عایق
• تایید حفاظت IP
• الزامات چرخه جفت گیری مکانیکی
• عملکرد محافظ در صورت لزوم
• روش های تست الکتریکی
• ردیابی دسته ای و اسناد بازرسی
• سازگاری مونتاژ و پایان کابل

این عوامل نسبت به قیمت واحد به تنهایی مبنای کامل تری برای ارزیابی کانکتور صنعتی فراهم می کنند. برای پروژه‌های OEM و حجم، پشتیبانی مهندسی، قابلیت سفارشی‌سازی، قابلیت ردیابی تولید و ثبات تحویل نیز می‌تواند بر ارزش کل خرید تأثیر بگذارد.

سوالات متداول در مورد کانکتورهای صنعتی M12

کانکتور صنعتی سری M12 چیست؟

کانکتور صنعتی سری M12 یک کانکتور دایره ای جمع و جور با رابط رزوه ای اسمی 12 میلی متر است. به طور گسترده ای برای سنسورهای صنعتی، محرک ها، تجهیزات اتوماسیون، شبکه های ارتباطی و اتصالات برق استفاده می شود. کدگذاری و پیکربندی پین های مختلف به یک پلت فرم کانکتور عمومی اجازه می دهد تا برنامه های مختلف را ارائه دهد.

آیا کانکتور M12 ضد آب است؟

پیکربندی های مناسب M12 در صورت جفت شدن مناسب می توانند به حفاظت IP67 دست یابند. این بدان معنی است که محصول مشخص شده می تواند در برابر ورود گرد و غبار و غوطه ور شدن موقت آب تحت شرایط تست تعریف شده محافظت کند. عملکرد واقعی به جفت گیری صحیح، اجزای آب بندی، نصب و پیکربندی محصول بستگی دارد.

تفاوت بین کانکتورهای A-code و D-code M12 چیست؟

کانکتورهای A-code M12 معمولاً برای سنسورها، محرک‌ها، IO-Link، و سیگنال‌های عمومی یا برنامه‌های DC استفاده می‌شوند، در حالی که نسخه‌های کد D عمدتاً برای برنامه‌های اترنت صنعتی طراحی شده‌اند. کدگذاری از جفت شدن تصادفی نوع کانکتور اشتباه جلوگیری می کند.

آیا کانکتورهای M12 می توانند هم برق و هم داده را حمل کنند؟

بله بسته به پیکربندی ترتیبات خاص A-code می توانند عملکردهای قدرت و سیگنال را با هم ترکیب کنند، در حالی که برنامه هایی که به توان بالاتر و ارتباط داده جداگانه نیاز دارند می توانند از کدهای M12 مختلف برای مدارهای مربوطه خود استفاده کنند.

چگونه کانکتور M12 صحیح را برای دستگاه خود انتخاب کنم؟

با رابط دستگاه شروع کنید و کدگذاری مورد نیاز، تعداد پین، ولتاژ، جریان، پروتکل ارتباطی، محافظ، درجه حفاظت، نوع کابل و روش پایان را شناسایی کنید. اگر کانکتور یک قطعه جایگزین است، مطابقت با شماره قطعه اصلی یا نقشه تجهیزات نیز توصیه می شود.

نتیجه گیری

کانکتور صنعتی سری M12 یک راه حل اتصال استاندارد و سازگار برای سیستم های اتوماسیون مدرن ارائه می دهد. طیف وسیعی از گزینه‌های کدگذاری، پیکربندی پین‌ها، رتبه‌بندی‌های الکتریکی، انتخاب‌های محافظ و حفاظت IP67 به آن اجازه می‌دهد از همه چیز، از سنسورها و دستگاه‌های IO-Link گرفته تا اترنت صنعتی و برنامه‌های برق با جریان بالاتر پشتیبانی کند. برای OEM ها، یکپارچه سازان سیستم و سازندگان تجهیزات صنعتی، انتخاب کانکتور با توجه به مشخصات کامل الکتریکی و محیطی برای عملکرد میدانی قابل اعتماد ضروری است. اگر برای انتخاب یک پیکربندی مناسب، مونتاژ کابل سفارشی یا راه حل حجم برای برنامه خود به کمک نیاز دارید،با ما تماس بگیریدبرای بحث در مورد نیازهای خود با تیم مهندسی و تولید Reunion.
