کانکتور ضدآب سری M25 با بالاترین ظرفیت اتصال صنعتی Reunion در خانواده سری M است که برای کاربردهایی طراحی شده است که در آن توان قابل توجهی باید با حفاظت از محیط زیست وجود داشته باشد. این کانکتور دایره‌ای رزوه‌ای، یک رابط 25 میلی‌متری ناهموار را با آب‌بندی استاندارد IP67/IP68 ترکیب می‌کند و آن را برای تجهیزات سنگین، اتصالات موتور، سیستم‌های توزیع برق، زیرساخت‌های شارژ EV و تأسیسات انرژی تجدیدپذیر که رطوبت، گرد و غبار و لرزش چالش‌های همیشگی هستند، مناسب می‌کند.

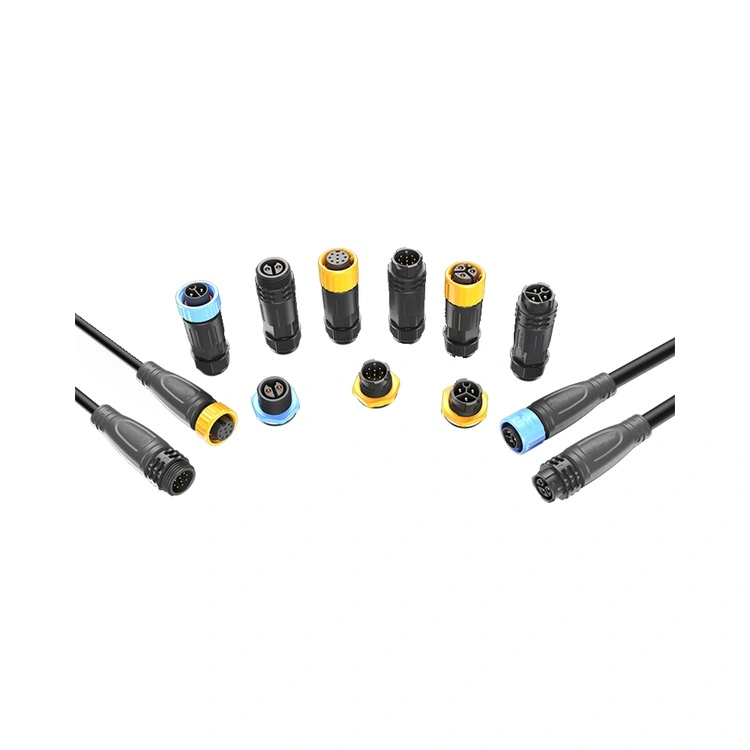

سری M25 که در پیکربندی‌های 2 تا 12 پین، شامل انواع سیگنال قدرت هیبریدی 5، 3+9 پین که کنتاکت‌های برق جریان بالا را با کنتاکت‌های سیگنال ولتاژ پایین در یک محفظه ترکیب می‌کنند، موجود است، از طیف گسترده‌ای از کاربردهای پرقدرت پشتیبانی می‌کند.
کنتاکت ها از برنج با روکش طلای انتخابی ماشینکاری می شوند و مقاومت تماسی پایین و پایدار را در صدها دوره جفت گیری حفظ می کنند. حداکثر جریان قابل پشتیبانی 30 آمپر در هر تماس است.

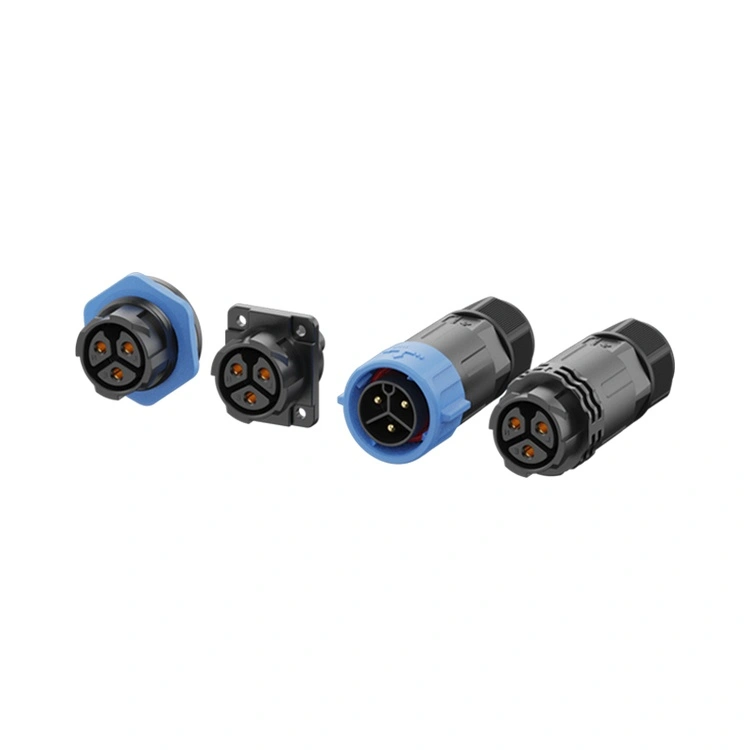

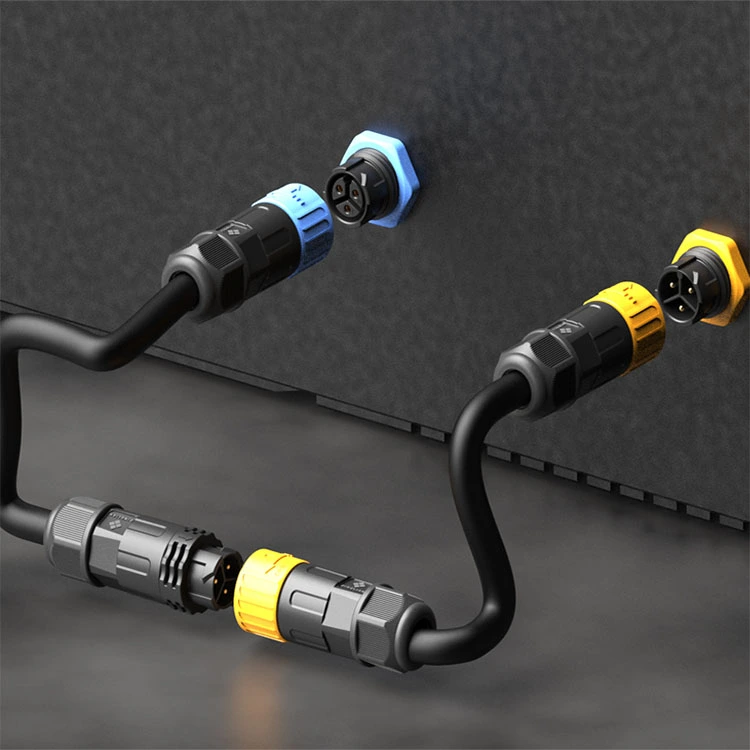

Reunion سری M25 را از طریق یک فرآیند یکپارچه عمودی تولید می کند - از ماشینکاری دقیق تا مونتاژ خودکار و آزمایش 100٪ الکتریکی. موجود در نسخه های پانلی و کابلی با لحیم کاری.
| ویژگی | بهره مند شوند |
| رتبه بندی فعلی تا 30A | بالاترین بارهای توان را در سری M-مناسب برای موتورهای سنگین، شارژرهای برقی الکتریکی و توزیع برق صنعتی تحمل می کند. |
| IP67 ضد آب | در برابر گرد و غبار، غوطه ور شدن موقت، و غوطه ور شدن طولانی مدت مقاومت می کند - قابل اطمینان برای محیط های خارج از منزل و محیط های شستشو. |

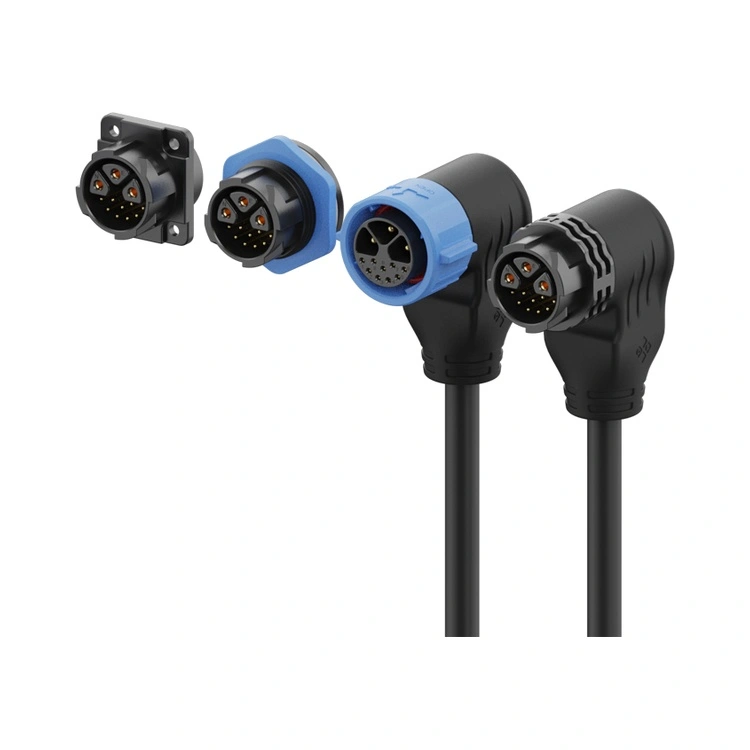

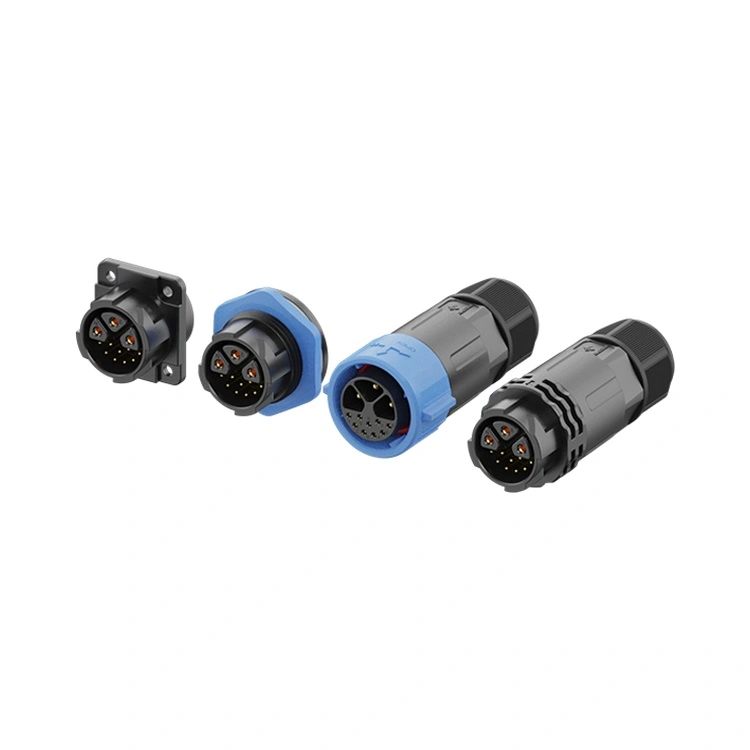

| گزینه های ترکیبی 3+2، 3+5، 3+9 پین | پایه های برق جریان بالا (تا 20 آمپر) را با پین های سیگنال ولتاژ پایین در یک کانکتور ترکیب می کند - تعداد کابل ها و فضای پانل را کاهش می دهد. |
| مکانیسم قفل رزوه ای | جفت گیری مقاوم در برابر لرزش - از سست شدن ناشی از حرکت ماشین آلات سنگین و چرخه حرارتی جلوگیری می کند. |
| اطلاعات تماس برنجی با روکش طلا | مقاومت در برابر تماس کم (≤3mΩ) و محافظت در برابر خوردگی - عملکرد را در محیط های مرطوب و بیرون حفظ می کند. |
| عایق ترموپلاستیک با دمای بالا | عملکرد -40 درجه سانتیگراد تا +105 درجه سانتیگراد - شرایط دمای شدید صنعتی و فضای باز را پوشش می دهد. |
| مسکن تمام پلاستیکی | مواد ترموپلاستیک با دمای بالا - مناسب برای محیط های خشن |
| گزینه های خاتمه چندگانه | لحیم کاری، لحیم کاری - با روش های مختلف مونتاژ سازگار است. |
| پارامتر | 2 پین | 3 پین | 4 پین | 5 پین | 6 پین | 3+2 پین | 3+5 پین | 3+9 پین |
| رتبه بندی ولتاژ | 250 ولت | 250 ولت | 250 ولت | 250 ولت | 250 ولت | 250 ولت / 50 ولت | 250 ولت / 50 ولت | 250 ولت / 50 ولت |
| رتبه بندی فعلی | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| بخش سیم | 0.75-4.0mm² | 0.75-4.0mm² | 0.5-2.5 میلی متر مربع | 0.5-2.5 میلی متر مربع | 0.25-1.5 میلی متر مربع | 0.25-2.5 میلی متر مربع | 0.25-2.5 میلی متر مربع | 0.25-2.5 میلی متر مربع |
دمای عملیاتی:-40 درجه سانتی گراد ~ 105+ درجه سانتی گراد
رتبه حفاظتی:IP65 / IP67 / IP68 (شرایط جفت شده)
مصالح مسکن:ترموپلاستیک با دمای بالا
مواد تماس:برنج با روکش طلا
مقاومت تماس:≤3mΩ
چرخه جفت گیری:≥500
درجه اشتعال پذیری:UL 94 V-0
همه مواد مطابق با RoHS
| جنبه | Reunion سری M25 | برندهای پرمیوم اروپایی M25 | M25 بدون مارک ارزان قیمت |
| قیمت | قیمت مناسب حجم | 3-4× بالاتر | از قبل ارزان تر |
| رتبه بندی فعلی | تا 30A | تا 25A معمولی | متغیر، اغلب اغراق آمیز |
| گزینه های ترکیبی | 3+2، 3+5،3+9 – استاندارد | محدود | ارائه نشده است |
| تایید IP67 | غوطه وری دسته ای تست شده است | دسته ای تست شده است | تایید نشده است |
| 100% تست برق | هر واحد | مبتنی بر نمونه | تصادفی یا هیچ |
| آبکاری طلا | استاندارد | ≥0.2-0.4μm | نازک یا هیچکدام |
| قابلیت ردیابی | ERP قابل ردیابی از رزین تا کانکتور نهایی | بله | هیچ کدام |
| زمان سرب | 12-15 روز | 4-8 هفته | غیر قابل پیش بینی |
| سفارشی سازی MOQ | کم (100 قطعه) | بالا (500+) | ارائه نشده است |
| پشتیبانی فنی | پاسخگویی 24 ساعته تیم مهندسی 10 نفره | خوبه ولی کندتر | محدود |
| گواهینامه های ISO | 9001, 14001, 13485 | معمولا 9001 | به طور معمول هیچ کدام |
مزیت Reunion: آب‌بندی IP67 مستند، پیکربندی‌های سیگنال قدرت هیبریدی، و رتبه‌بندی‌های فعلی تا 30A را دریافت می‌کنید—همه با قیمت مقرون‌به‌صرفه، بدون هزینه ممتاز مارک‌های اروپایی.
| گواهینامه | دامنه |
| ISO 9001:2015 | مدیریت کیفیت – طراحی، تولید و خدمات پس از فروش. |
| ISO 14001:2015 | مدیریت زیست‌محیطی - کاهش زباله و شیوه‌های پایدار تأیید شده |
| ISO 13485:2016 | مدیریت کیفیت تجهیزات پزشکی - قابل استفاده برای M25 مورد استفاده در تجهیزات تشخیصی یا نظارتی. |
| UL به رسمیت شناخته شد | گواهی ایمنی در سطح اجزا برای بازارهای آمریکای شمالی. |
| RoHS | محدودیت مواد خطرناک - مطابقت با دستورالعمل اتحادیه اروپا. |
| در نظر گرفتن | M20 | M25 |
| حداکثر جریان | 20A | 30A |
| استحکام مکانیکی | استاندارد | قوی تر - پوسته بزرگتر، دیوارهای ضخیم تر |
| ظرفیت کابل | تا 2.0 میلی متر مربع | تا 4.0 میلی متر مربع |
| فضای پانل | فشرده تر | نیاز به برش بزرگتر دارد |
| گزینه های ترکیبی | خیر | 3+2، 3+5،3+9 |
زمانی که M25 را انتخاب کنید:
برای کاربردهای سنگین به حداکثر استحکام مکانیکی نیاز دارید.
برنامه شما شامل کابل های بزرگتر یا استرس مکانیکی بالاتر است.
برای جابجایی آسان با دست های دستکش به بزرگترین پوسته نیاز دارید.
فضای پانل شما اجازه برش 25 میلی متری بزرگتر را می دهد.
زمانی که M20 را انتخاب کنید فضای پانل محدود است یا برنامه به استحکام مکانیکی اضافی نیاز ندارد.
بله، سری M25 برای زیرساخت های شارژ EV مناسب است، به ویژه برای:
ایستگاه های شارژ AC
شارژرهای روی برد (جریان های DC متوسط).
رابط های سیستم مدیریت باتری (قدرت + سیگنال).
امتیاز جریان 30A M25، آب بندی IP67 و پیکربندی های سیگنال قدرت هیبریدی آن را به گزینه ای عملی برای بسیاری از برنامه های شارژ EV تبدیل کرده است. برای شارژ سریع DC (100A+)، ما کانکتورهای صنعتی بزرگتر را توصیه می کنیم که به طور خاص برای کاربردهای DC با جریان بالا طراحی شده اند.
برای دستیابی و حفظ آب بندی IP67، Reunion توصیه می کند:
گشتاور جفت گیری – مهره کوپلینگ را با دست ببندید تا حلقه O با سطح پانل تماس پیدا کند، سپس با استفاده از آچار گشتاور، گشتاور اضافی 1.2-1.5 نیوتن متر اعمال کنید. از 1.8 نیوتن متر تجاوز نکنید.
بازرسی اورینگ – اگر تغییر شکل، ترک خوردگی یا سخت شدن قابل مشاهده است، حلقه O را تعویض کنید.
برنامه تعویض – برای کاربردهای سخت (شستشوی روزانه، قرار گرفتن در معرض فضای باز)، سالانه حلقه های O را تعویض کنید. برای محیط های صنعتی استاندارد، هر 2-3 سال یکبار.
شعاع خم شدن کابل– حداقل قطر کابل 5× را در ورودی کانکتور حفظ کنید.
جهت کابل– برای کاربردهای خارج از منزل/شستشو، خروجی کابل را به سمت پایین هدایت کنید تا از تجمع مایع در نزدیکی رابط آب بند جلوگیری شود.
