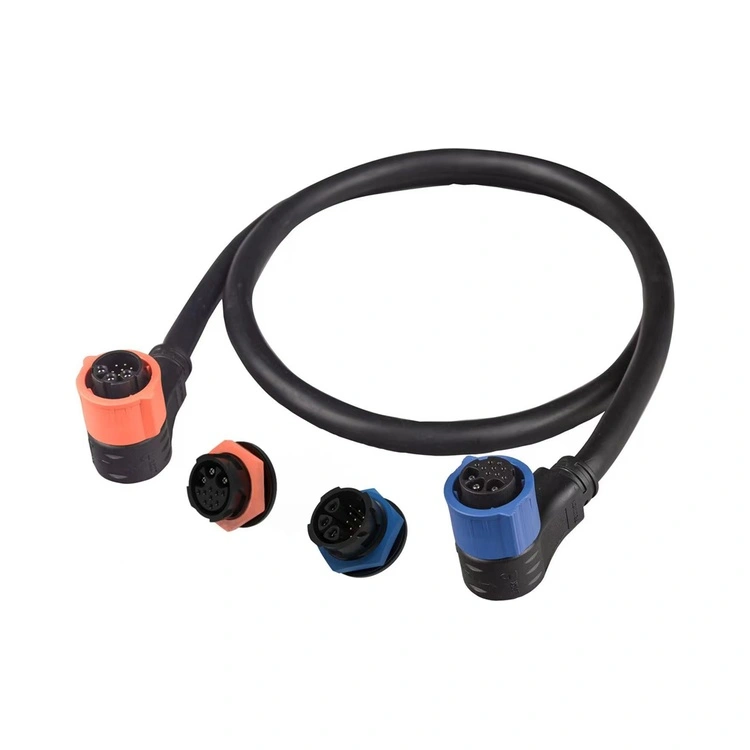

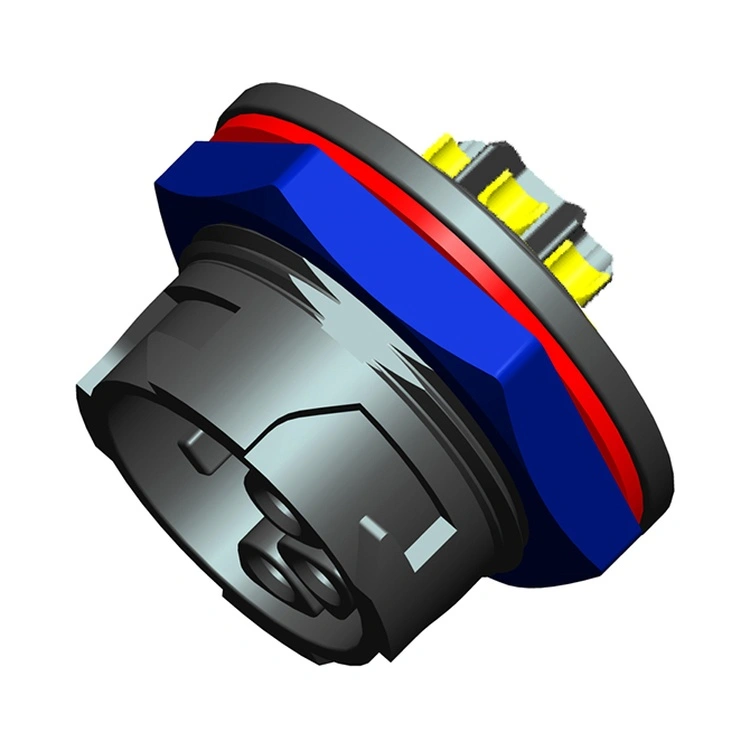

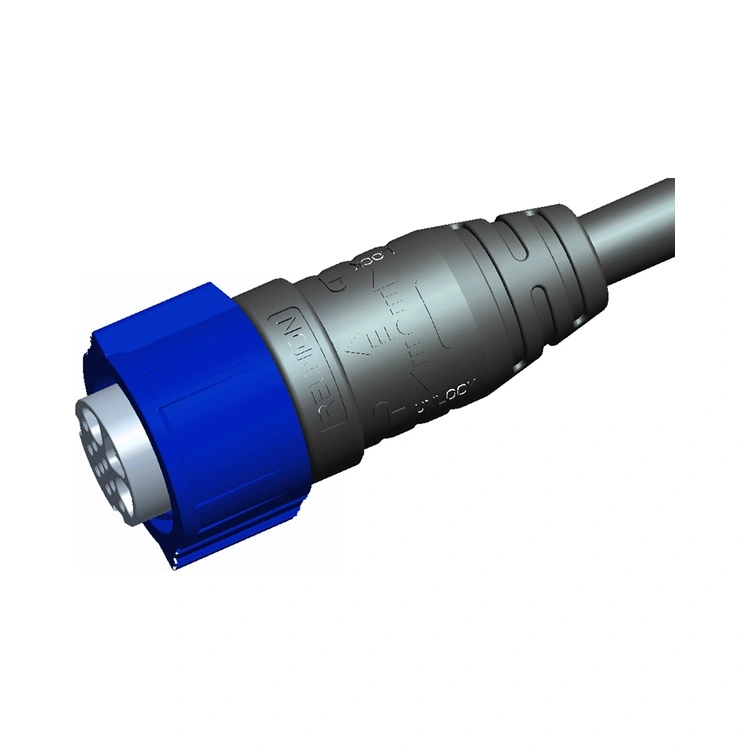

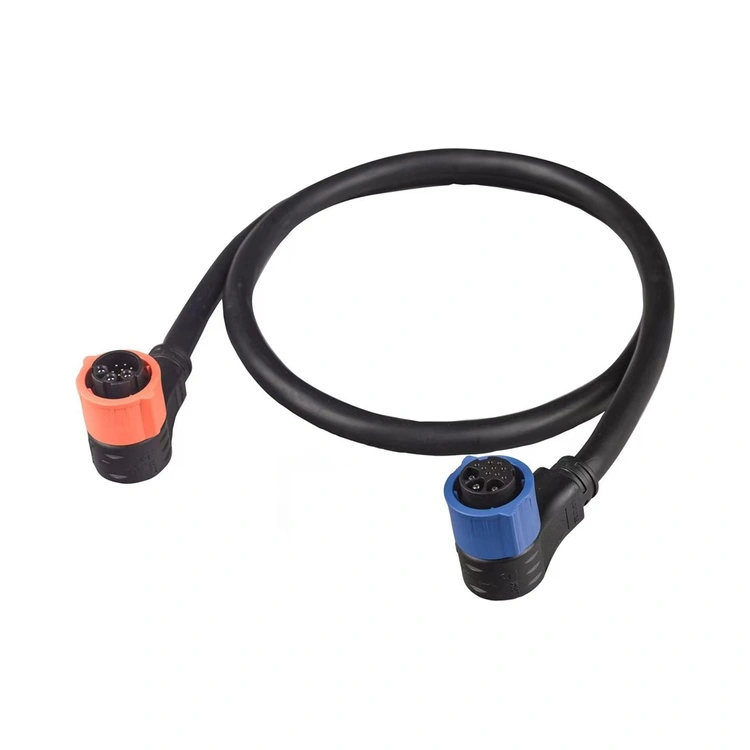

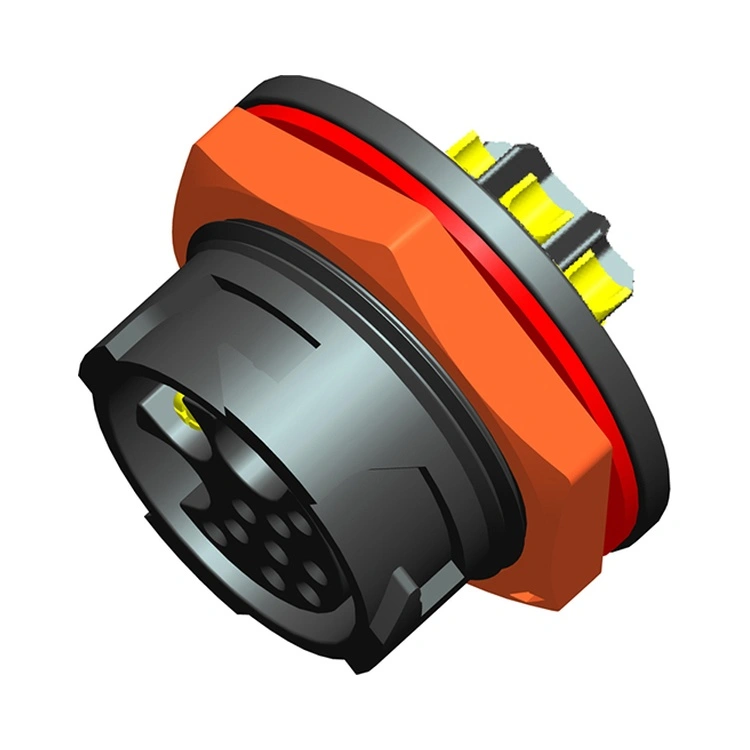

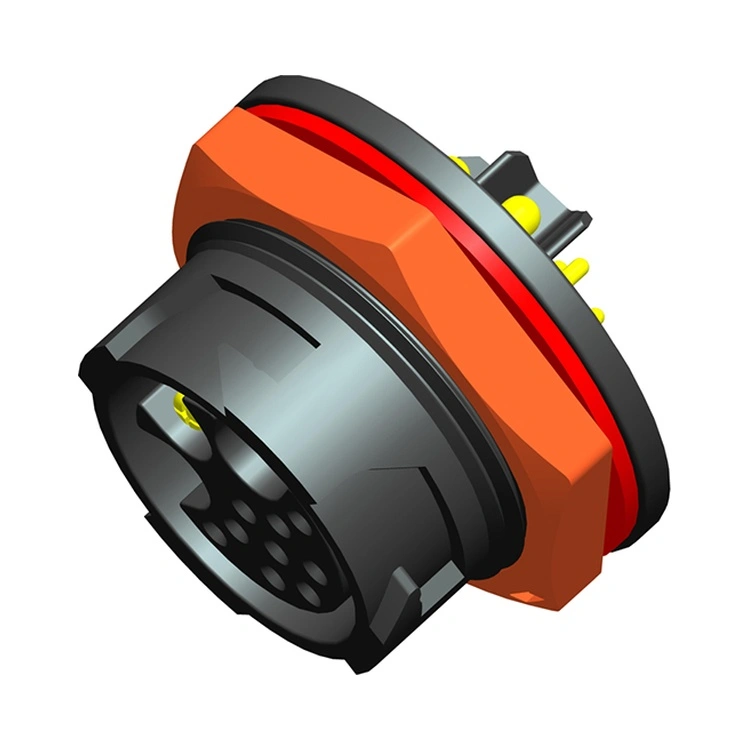

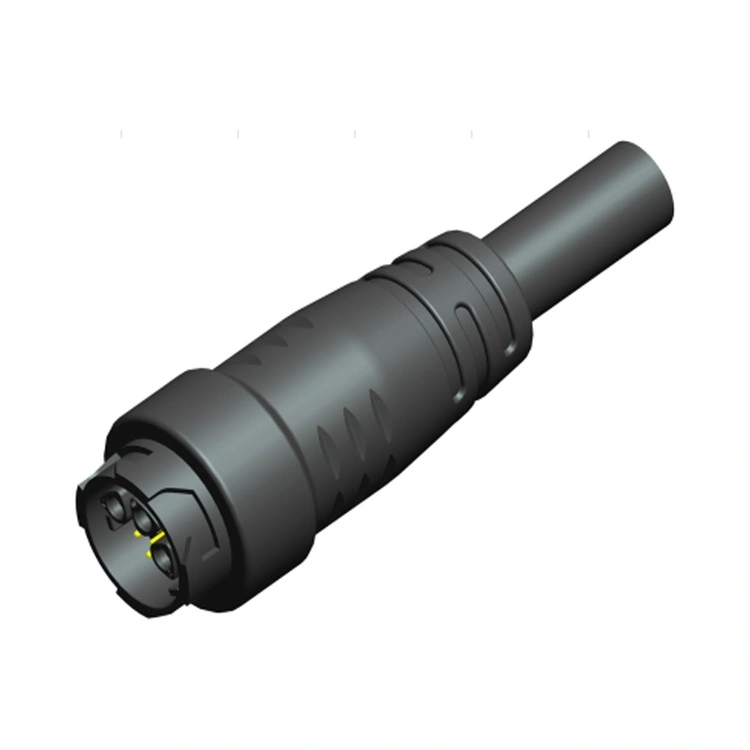

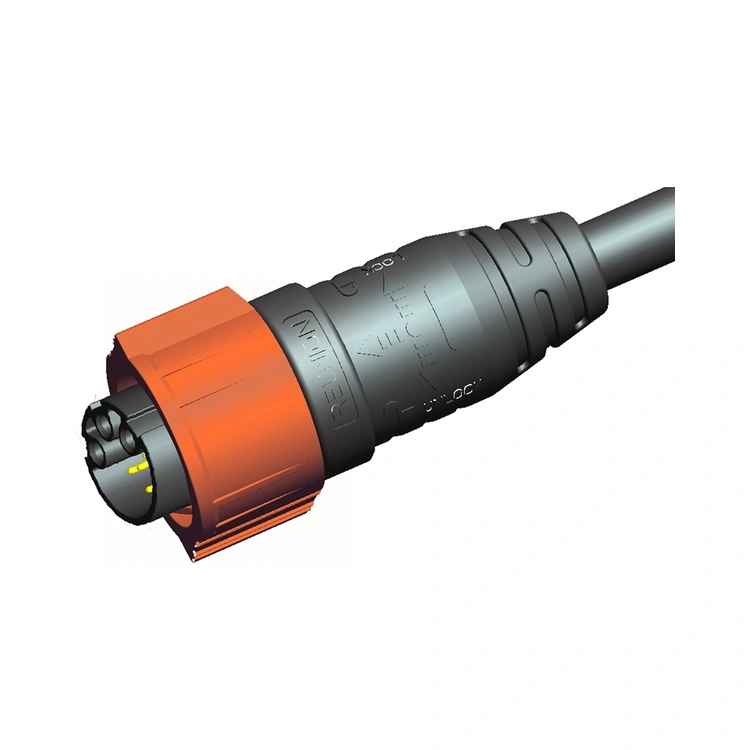

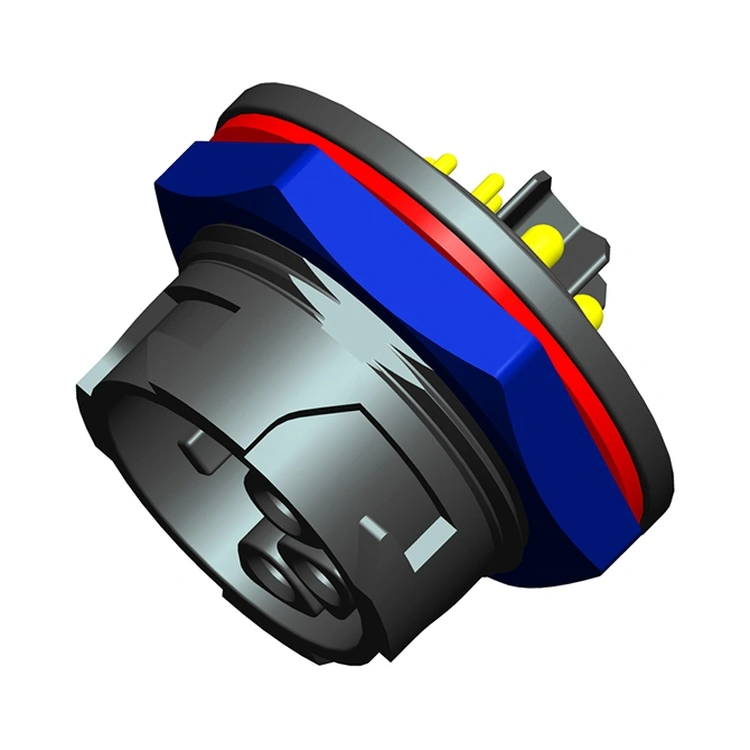

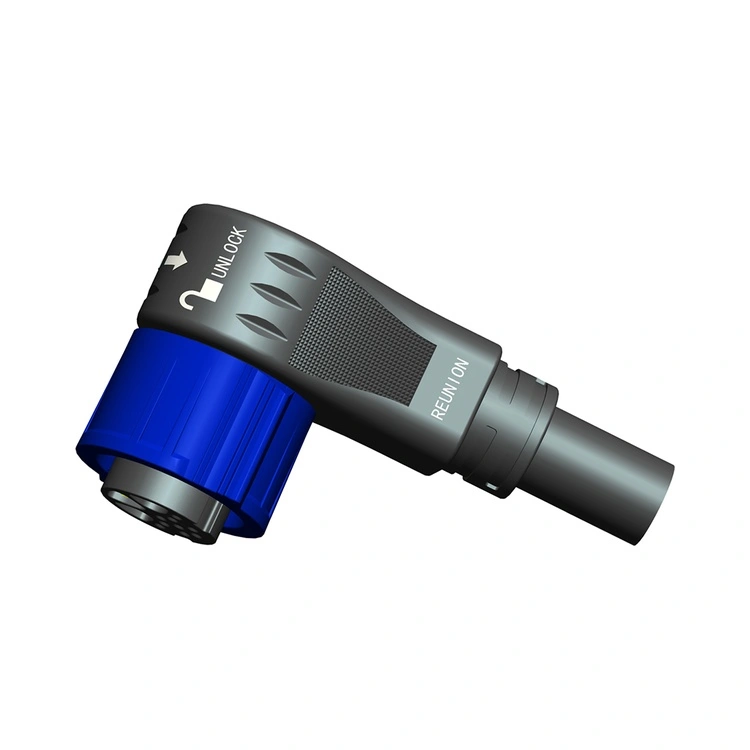

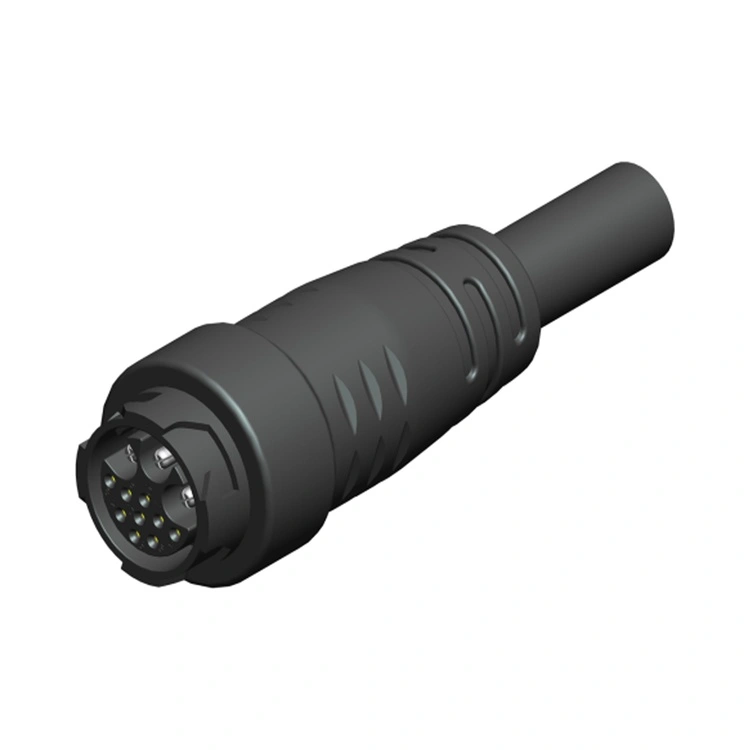

کانکتور هیبریدی Power & Signal سری X راه حل نوآورانه اتصال Reunion است که تحویل نیرو و انتقال سیگنال را در یک محفظه واحد با صرفه جویی در فضا ترکیب می کند. این کانکتور تقاضای رو به رشد تولیدکنندگان تجهیزات را برای کاهش فضای پانل، تعداد کابل ها و پیچیدگی نصب با ادغام چندین نوع اتصال در یک رابط برطرف می کند.
کنتاکت های برق برای اتصالات ایمن و با مقاومت کم طراحی شده اند، در حالی که کنتاکت های سیگنال به گونه ای محافظت می شوند که تداخل را به حداقل برسانند. Reunion سری X را از طریق یک فرآیند یکپارچه عمودی تولید می کند - از ماشینکاری دقیق و قالب گیری تزریقی تا مونتاژ خودکار و آزمایش 100٪ الکتریکی. برای مهندسانی که تجهیزات صنعتی پیشرفته، باتری، انرژی، دوچرخه، LED یا روباتیک را طراحی می کنند، این کانکتور راه حلی قابل اعتماد و کارآمد را ارائه می دهد که سیم کشی را ساده می کند و ردپای کلی سیستم را کاهش می دهد.
| ویژگی | بهره مند شوند |
| برق و سیگنال در یک کانکتور | انتقال نیرو (تا 30 آمپر) و انتقال سیگنال را در یک رابط واحد ترکیب می کند - فضای پانل و تعداد کابل را کاهش می دهد. |
| سیستم قفل چرخشی سریع | جفت شدن سریع و یک دست با تأیید قفل صوتی - زمان نصب و نگهداری را کاهش می دهد. |
| آب بندی محیطی IP67 | ضد گرد و غبار و محافظت شده در برابر غوطه ور شدن موقت - قابل اطمینان برای کاربردهای صنعتی و فضای باز. |
| تنظیمات سیگنال قدرت چندگانه | سری 1X: 2+4 پین سری 3X: 3+9 پین - با نیازهای مختلف قدرت و سیگنال سازگار می شود. |
| مسکن پلاستیکی | مواد نایلونی-UL94-V0، مقاوم در برابر خوردگی، مقاوم در برابر سایش |
| مخاطبین با روکش طلا | مقاومت کم در برابر تماس و محافظت در برابر خوردگی - عملکرد را در صدها دوره جفت گیری حفظ می کند. |
| -40 درجه سانتیگراد تا +105 درجه سانتیگراد عملکرد | محدوده دمایی وسیع شرایط شدید صنعتی و فضای باز را پوشش می دهد. |
| پارامتر | مشخصات |

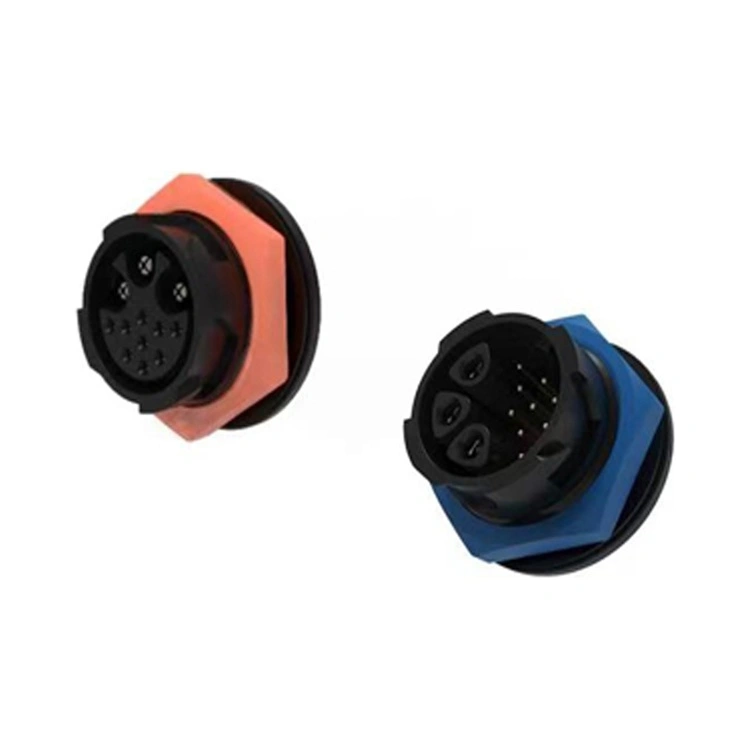

| تنظیمات تماس | سیگنال 3 قدرت + 9 |
| جریان تماس با برق | حداکثر 30 آمپر در هر تماس |
| ولتاژ برق | تا 300 ولت AC/DC |
| جریان تماس سیگنال | حداکثر 5 آمپر در هر تماس |
| ولتاژ سیگنال | تا 30 ولت DC |
| تماس با مقاومت | ≤5mΩ |
| مقاومت عایق | ≥2000MΩ |
| مقاومت دی الکتریک | 1500 ولت AC به مدت 1 دقیقه |
| چرخه های جفت گیری | ≥1000 بار |
| دمای عملیاتی | -40 درجه سانتی گراد ~ 105+ درجه سانتی گراد |
| رتبه حفاظتی | IP67 (شرایط جفت شده) |
| مصالح مسکن | رنگ مشکی PA6+GF |
| مواد تماس | آبکاری طلا و آبکاری نل C54400 & C3602 |
| خروجی کابل | راست یا راست |
| جنبه | Reunion سری X هیبریدی | اتصالات برق + سیگنال مجزا | برندهای پریمیوم اتصال دهنده هیبریدی اروپایی |
| فضای پانل | یک برش پانل مورد نیاز است | دو برش پانل مورد نیاز است | یک برش پانل |
| تعداد کابل | یک کابل لازم است | دو کابل لازم است | یک کابل |
| قیمت | قیمت مناسب حجم | هزینه قطعات کمتر، هزینه نصب بالاتر | 3-4× بالاتر |
| زمان نصب | کاهش یافته (یک کانکتور) | توسعه یافته (دو رابط) | کاهش یافته است |
| آب بندی IP67 | استاندارد | متغیر | استاندارد |
| تنظیمات تماس | گزینه های متعدد - جامع | قابل تنظیم | محدوده محدود |
| رتبه بندی قدرت | تا 30A | مشابه | مشابه |
| 100% تست برق | هر واحد | مبتنی بر نمونه | مبتنی بر نمونه |
| قابلیت ردیابی | ERP قابل ردیابی | متغیر | بله |
| زمان سرب | 12-15 روز | 4-8 هفته | 4-8 هفته |
| سفارشی سازی | MOQ کم | متغیر | MOQ بالا |
مزیت Reunion: اتصال یکپارچه سیگنال قدرت، کاهش فضای پانل مورد نیاز، و مدیریت کابل را ساده‌تر دریافت می‌کنید—همه با قیمتی مقرون‌به‌صرفه، بدون هزینه ممتاز مارک‌های اروپایی.
| گواهینامه | دامنه |
| ISO 9001:2015 | مدیریت کیفیت – طراحی، تولید و خدمات پس از فروش. |
| ISO 14001:2015 | مدیریت زیست‌محیطی - کاهش زباله و شیوه‌های پایدار تأیید شده |
| ISO 13485:2016 | مدیریت کیفیت دستگاه های پزشکی — قابل استفاده برای سری X که در تجهیزات تشخیصی یا نظارتی استفاده می شود. |
| UL به رسمیت شناخته شد | گواهی ایمنی در سطح اجزا برای بازارهای آمریکای شمالی. |
| RoHS | محدودیت مواد خطرناک - مطابقت با دستورالعمل اتحادیه اروپا. |
خط تولید سری X Reunion تحت کنترل های دقیق فرآیند عمل می کند. آب بندی IP67 در هر دسته تولیدی از طریق آزمایش غوطه وری واقعی تأیید می شود. سوابق آزمایش، گواهی مواد، و گزارش های بازرسی برای هر دسته نگهداری می شود.
مزیت اصلی این استکارایی فضا و کابل. کانکتور هیبریدی:
بریدگی پانل را کاهش می دهد– یک کانکتور در مقابل دو یا سه کانکتور مجزا.
تعداد کابل ها را کاهش می دهد– مجموعه یک کابل در مقابل چندین کابل.
نصب را ساده می کند– یک عملیات جفت گیری در مقابل چندین عملیات.
نقاط شکست احتمالی را کاهش می دهد- اتصالات کمتر به معنای نقاط خرابی کمتر است.
مدیریت کابل را بهبود می بخشد- مسیریابی و ایمن شدن یک کابل آسان تر است.
برای تجهیزاتی با فضای محدود پانل - مانند دستگاه‌های پزشکی، روباتیک یا کنترل‌های صنعتی فشرده - کانکتور هیبریدی اغلب ضروری است.
Reunion روش های نصب زیر را توصیه می کند:
جفت گیری- محکم فشار دهید تا کلیک قابل شنیدن قفل را تایید کند.
بازرسی اورینگ– اگر تغییر شکل، ترک خوردگی یا سخت شدن قابل مشاهده است، حلقه O را تعویض کنید.
شعاع خم شدن کابل- حداقل را حفظ کنیدقطر کابل 5× در ورودی کانکتور
جهت گیری- خروجی کابل جهت نصب به سمت پایین برای نصب در فضای باز/شستشو.
